Flughandbuch Ausgabe G
-46-
DYNAMIC
7.9

Kraftstoffanlage

Die Kraftstofftanks befinden sich links und rechts im Flügelansatz. Die Lei-
tungsverlegung und Details zeigt Bild 11. Der Kraftstoff gelangt aus dem
Tank (vor dem Holm) über das Tankwahlventil (gleichzeitig Brandhahn)
über Filter und Pumpe zum Vergaser. Eine Rückleitung führt überschüssi-
gen Kraftstoff zurück zum linken Tank. Die Entlüftungsleitung von beiden
Tanks führt vom höchsten Punkt nach vorne zum Brandschott und an des-
sen Unterseite nach außen. Die beiden elektrischen Tankanzeigeinstru-
mente (Schwimmergeber) verfügen über getrennte Warnlampen für Reser-
ve. Bei Betrieb der elektrischen Kraftstoffpumpe (Option) auf den linken
Tank schalten, da diese von dort saugt.
WARNUNG
Da die Tankanzeige ausfallen kann, muss der Pilot vor jedem Flug die
wirkliche Kraftstoffmenge durch Sichtkontrolle des Tanks ermitteln.
Schmutz vom Bugrad kann die Entlüftungen verschließen
ACHTUNG - kann zum Ausfall des Triebwerks führen!

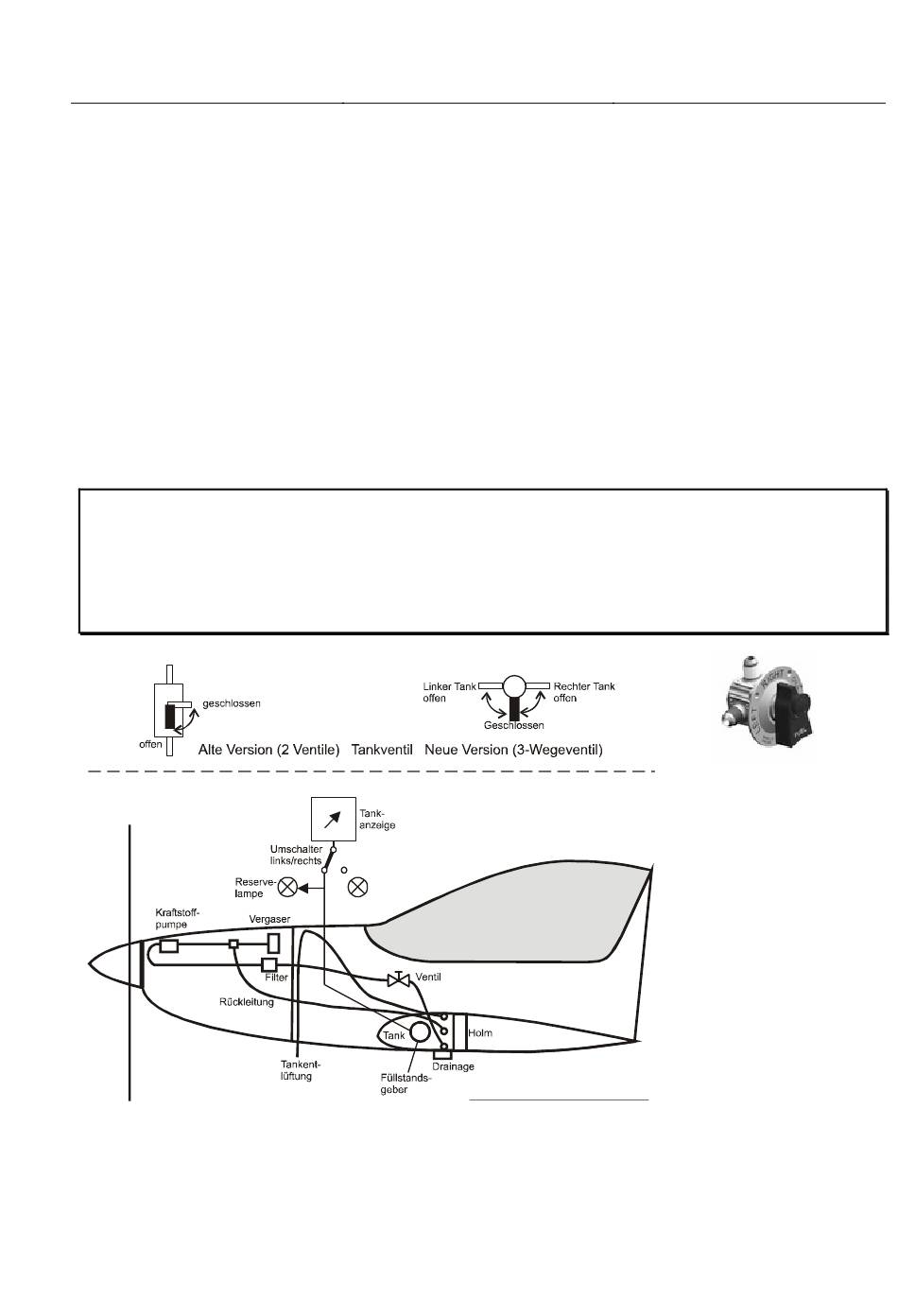

Version ab 2011
Gezeichnet: linker Flügeltank
Bild 11: Prinzipskizze Kraftstoffanlage
