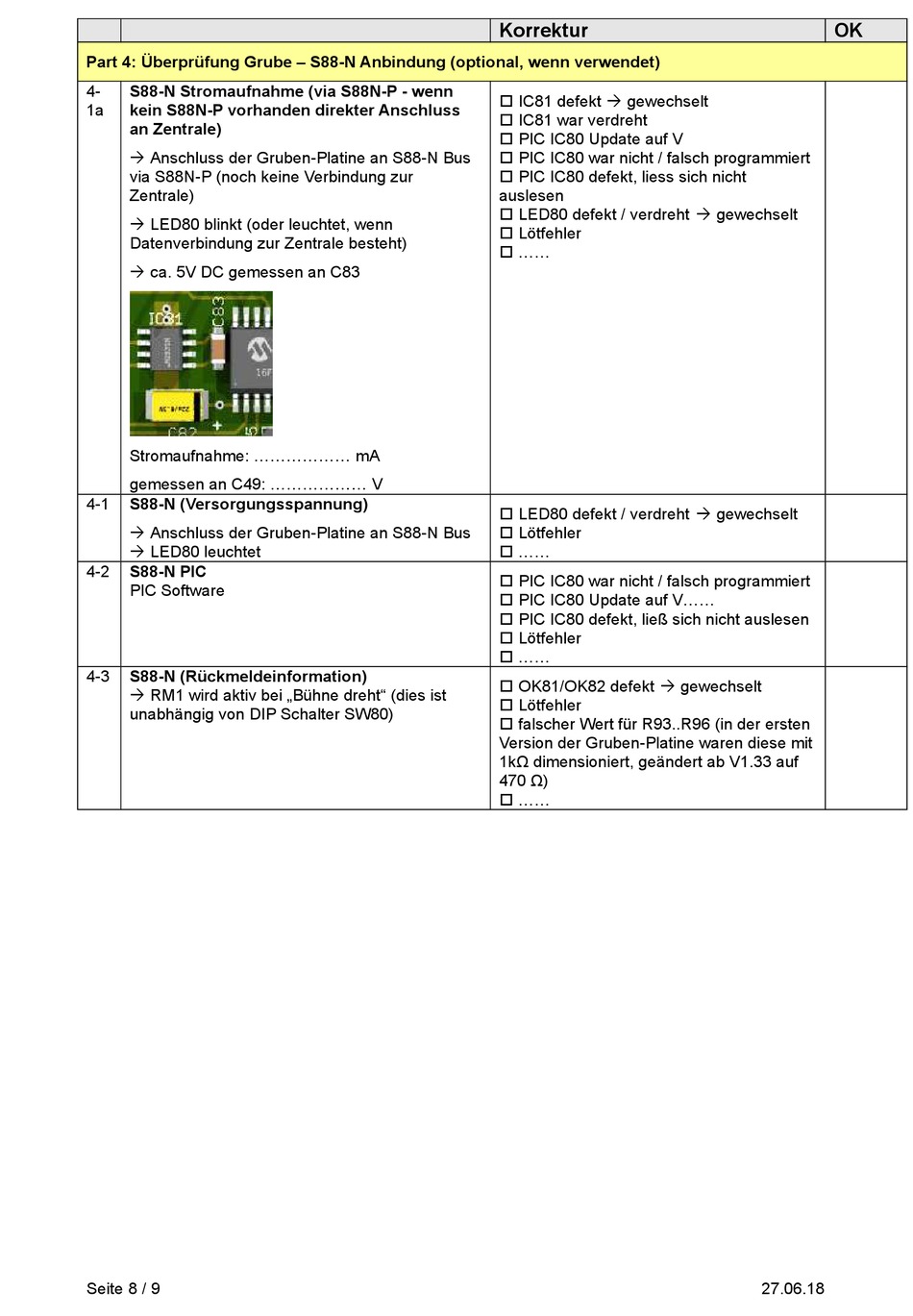

Digital-Bahn DSD2010 Inbetriebnahme Seite 8

Part 4: Überprüfung Grube – S88-N Anbindung (optional, wenn verwendet)
4- S88-N Stromaufnahme (via S88N-P - wenn
1a kein S88N-P vorhanden direkter Anschluss
an Zentrale)
 Anschluss der Gruben-Platine an S88-N Bus
via S88N-P (noch keine Verbindung zur
Zentrale)
 LED80 blinkt (oder leuchtet, wenn
Datenverbindung zur Zentrale besteht)
 ca. 5V DC gemessen an C83
Stromaufnahme: .................. mA
gemessen an C49: .................. V
4-1 S88-N (Versorgungsspannung)
 Anschluss der Gruben-Platine an S88-N Bus
 LED80 leuchtet
4-2 S88-N PIC
PIC Software
4-3 S88-N (Rückmeldeinformation)
 RM1 wird aktiv bei „Bühne dreht" (dies ist
unabhängig von DIP Schalter SW80)
Seite 8 / 9
Korrektur
 IC81 defekt  gewechselt
 IC81 war verdreht
 PIC IC80 Update auf V
 PIC IC80 war nicht / falsch programmiert
 PIC IC80 defekt, liess sich nicht
auslesen
 LED80 defekt / verdreht  gewechselt
 Lötfehler
 ......
 LED80 defekt / verdreht  gewechselt
 Lötfehler
 ......
 PIC IC80 war nicht / falsch programmiert
 PIC IC80 Update auf V......
 PIC IC80 defekt, ließ sich nicht auslesen
 Lötfehler
 ......
 OK81/OK82 defekt  gewechselt
 Lötfehler
 falscher Wert für R93..R96 (in der ersten
Version der Gruben-Platine waren diese mit
1kΩ dimensioniert, geändert ab V1.33 auf
470 Ω)
 ......
OK
