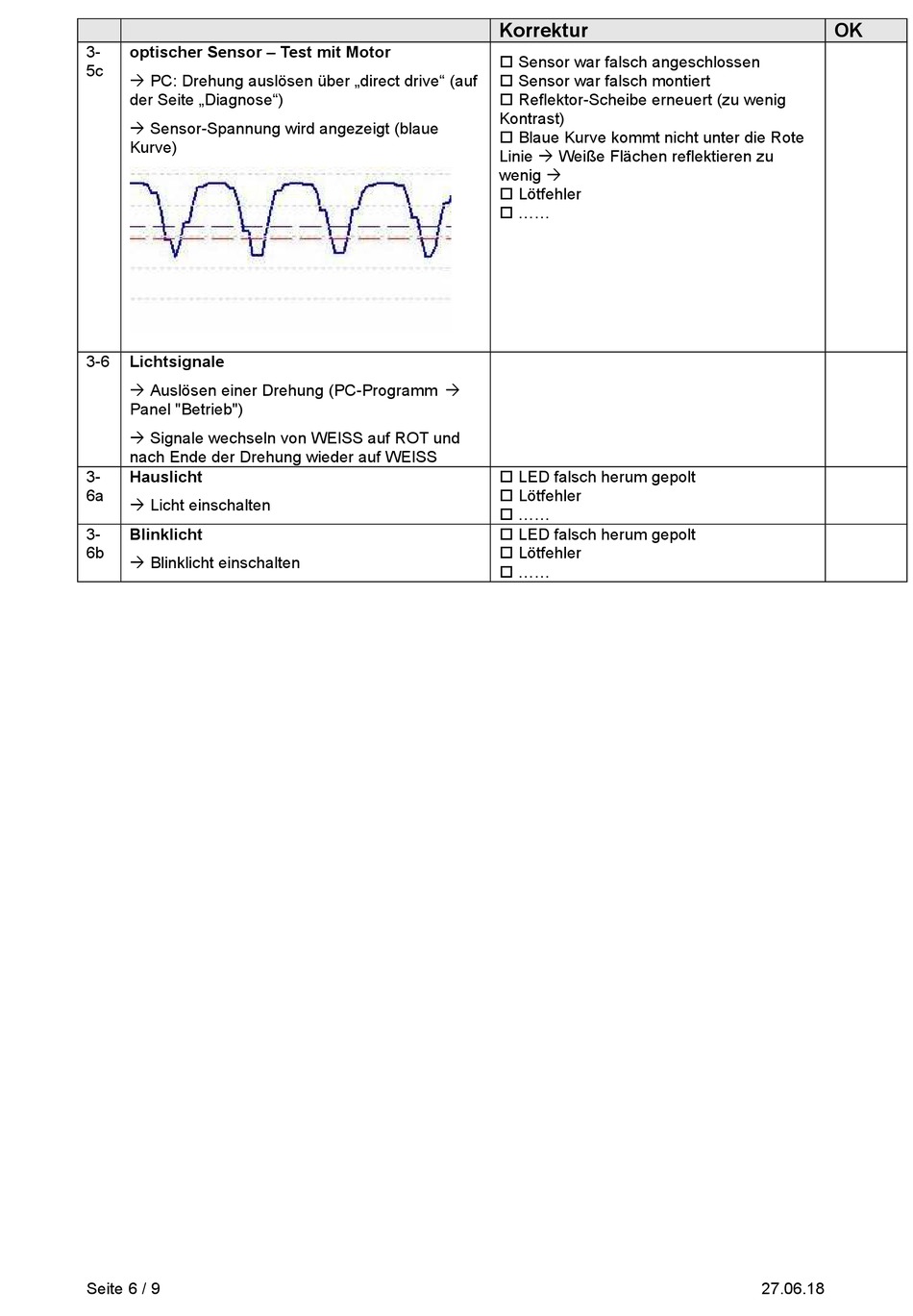

Digital-Bahn DSD2010 Inbetriebnahme Seite 6

3- optischer Sensor – Test mit Motor
5c
 PC: Drehung auslösen über „direct drive" (auf
der Seite „Diagnose")
 Sensor-Spannung wird angezeigt (blaue
Kurve)
3-6 Lichtsignale
 Auslösen einer Drehung (PC-Programm 
Panel "Betrieb")
 Signale wechseln von WEISS auf ROT und
nach Ende der Drehung wieder auf WEISS
3- Hauslicht
6a
 Licht einschalten
3- Blinklicht
6b
 Blinklicht einschalten
Seite 6 / 9
Korrektur
 Sensor war falsch angeschlossen
 Sensor war falsch montiert
 Reflektor-Scheibe erneuert (zu wenig
Kontrast)
 Blaue Kurve kommt nicht unter die Rote
Linie  Weiße Flächen reflektieren zu
wenig 
 Lötfehler
 ......
 LED falsch herum gepolt
 Lötfehler
 ......
 LED falsch herum gepolt
 Lötfehler
 ......
OK
