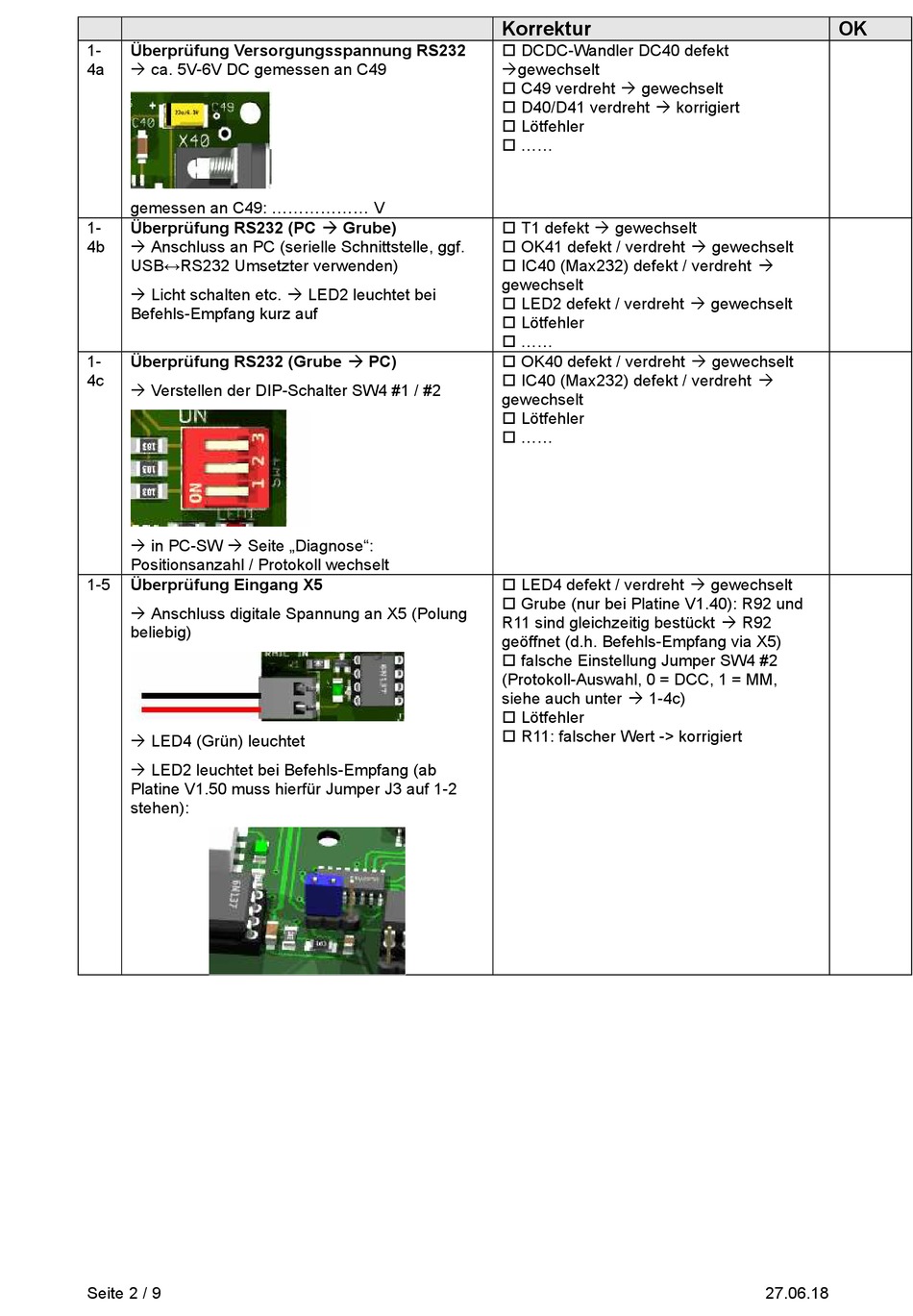

Digital-Bahn DSD2010 Inbetriebnahme Seite 2

1- Überprüfung Versorgungsspannung RS232
4a  ca. 5V-6V DC gemessen an C49
gemessen an C49: .................. V
1- Überprüfung RS232 (PC  Grube)
4b  Anschluss an PC (serielle Schnittstelle, ggf.
USB↔RS232 Umsetzter verwenden)
 Licht schalten etc.  LED2 leuchtet bei
Befehls-Empfang kurz auf
1- Überprüfung RS232 (Grube  PC)
4c
 Verstellen der DIP-Schalter SW4 #1 / #2
 in PC-SW  Seite „Diagnose":
Positionsanzahl / Protokoll wechselt
1-5 Überprüfung Eingang X5
 Anschluss digitale Spannung an X5 (Polung
beliebig)
 LED4 (Grün) leuchtet
 LED2 leuchtet bei Befehls-Empfang (ab
Platine V1.50 muss hierfür Jumper J3 auf 1-2
stehen):
Seite 2 / 9
Korrektur
 DCDC-Wandler DC40 defekt
gewechselt
 C49 verdreht  gewechselt
 D40/D41 verdreht  korrigiert
 Lötfehler
 ......
 T1 defekt  gewechselt
 OK41 defekt / verdreht  gewechselt
 IC40 (Max232) defekt / verdreht 
gewechselt
 LED2 defekt / verdreht  gewechselt
 Lötfehler
 ......
 OK40 defekt / verdreht  gewechselt
 IC40 (Max232) defekt / verdreht 
gewechselt
 Lötfehler
 ......
 LED4 defekt / verdreht  gewechselt
 Grube (nur bei Platine V1.40): R92 und
R11 sind gleichzeitig bestückt  R92
geöffnet (d.h. Befehls-Empfang via X5)
 falsche Einstellung Jumper SW4 #2
(Protokoll-Auswahl, 0 = DCC, 1 = MM,
siehe auch unter  1-4c)
 Lötfehler
 R11: falscher Wert -> korrigiert
OK
