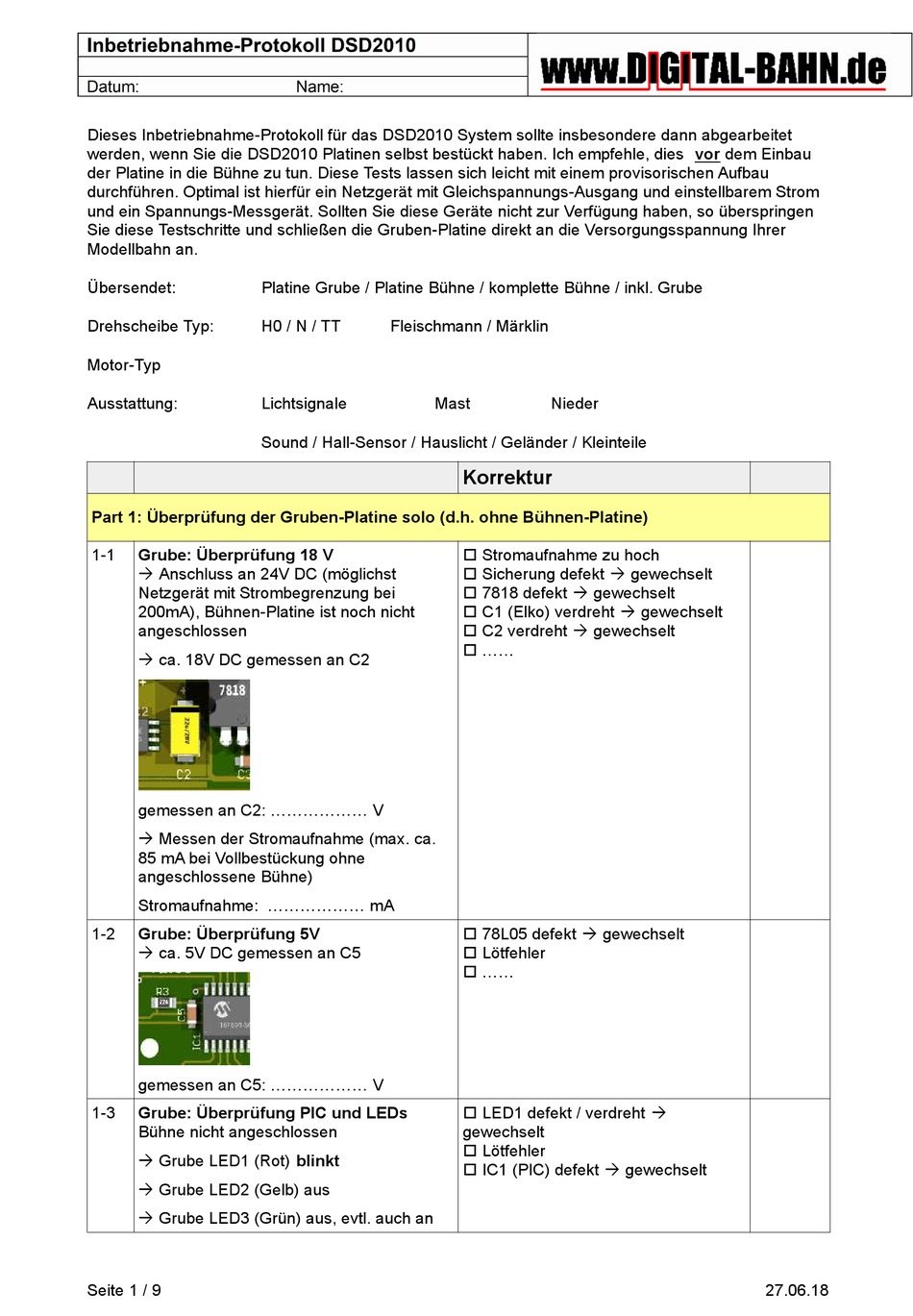

Dieses Inbetriebnahme-Protokoll für das DSD2010 System sollte insbesondere dann abgearbeitet
werden, wenn Sie die DSD2010 Platinen selbst bestückt haben. Ich empfehle, dies vor dem Einbau
der Platine in die Bühne zu tun. Diese Tests lassen sich leicht mit einem provisorischen Aufbau
durchführen. Optimal ist hierfür ein Netzgerät mit Gleichspannungs-Ausgang und einstellbarem Strom
und ein Spannungs-Messgerät. Sollten Sie diese Geräte nicht zur Verfügung haben, so überspringen
Sie diese Testschritte und schließen die Gruben-Platine direkt an die Versorgungsspannung Ihrer
Modellbahn an.
Übersendet:
Drehscheibe Typ:
Motor-Typ
Ausstattung:
Part 1: Überprüfung der Gruben-Platine solo (d.h. ohne Bühnen-Platine)
1-1
Grube: Überprüfung 18 V
 Anschluss an 24V DC (möglichst
Netzgerät mit Strombegrenzung bei
200mA), Bühnen-Platine ist noch nicht
angeschlossen
 ca. 18V DC gemessen an C2
gemessen an C2: .................. V
 Messen der Stromaufnahme (max. ca.
85 mA bei Vollbestückung ohne
angeschlossene Bühne)
Stromaufnahme: .................. mA
1-2
Grube: Überprüfung 5V
 ca. 5V DC gemessen an C5
gemessen an C5: .................. V
1-3
Grube: Überprüfung PIC und LEDs
Bühne nicht angeschlossen
 Grube LED1 (Rot) blinkt
 Grube LED2 (Gelb) aus
 Grube LED3 (Grün) aus, evtl. auch an
Seite 1 / 9
Platine Grube / Platine Bühne / komplette Bühne / inkl. Grube
H0 / N / TT
Fleischmann / Märklin
Lichtsignale
Sound / Hall-Sensor / Hauslicht / Geländer / Kleinteile
Mast
Nieder
Korrektur
 Stromaufnahme zu hoch
 Sicherung defekt  gewechselt
 7818 defekt  gewechselt
 C1 (Elko) verdreht  gewechselt
 C2 verdreht  gewechselt
 ......
 78L05 defekt  gewechselt
 Lötfehler
 ......
 LED1 defekt / verdreht 
gewechselt
 Lötfehler
 IC1 (PIC) defekt  gewechselt
27.06.18

Werbung

loading

Inhaltszusammenfassung für Digital-Bahn DSD2010

  • Seite 1 Dieses Inbetriebnahme-Protokoll für das DSD2010 System sollte insbesondere dann abgearbeitet werden, wenn Sie die DSD2010 Platinen selbst bestückt haben. Ich empfehle, dies vor dem Einbau der Platine in die Bühne zu tun. Diese Tests lassen sich leicht mit einem provisorischen Aufbau durchführen.
  • Seite 2 Korrektur Überprüfung Versorgungsspannung RS232  DCDC-Wandler DC40 defekt  ca. 5V-6V DC gemessen an C49 gewechselt  C49 verdreht  gewechselt  D40/D41 verdreht  korrigiert  Lötfehler  …… gemessen an C49: ……………… V Überprüfung RS232 (PC  Grube) ...
  • Seite 3 Korrektur Part 2: Überprüfung der Bühnen-Platine solo (d.h. ohne Gruben-Platine) Überprüfung 18 V der Bühnen-Platine  D1 defekt  gewechselt  C1 verdreht  gewechselt  falscher Wert für R1 (1R bis 2.2R)  Stromaufnahme zu hoch  ……  Anschluss an 18V DC (möglichst Netzgerät mit Strombegrenzung bei 200mA) an Pads „0“...
  • Seite 4 Korrektur Part 3: Überprüfung Zusammenspiel Grube mit Bühne Bühne wird angeschlossen :  R1 war bestückt  entfernt (direkte Verbindung provisorisch über 3 Kabel  falscher Wert für R2 (22k) rosa-gelb-grau herstellen):  falscher Wert für R3 (220k)  falscher Wert für C4 (47pF) ...
  • Seite 5 Korrektur Motor-Ausgang – Test mit Motor  falscher Wert für R9 (15R, 1W)  falscher Wert für R8 / R10 (je 10k)  falscher Wert für C5 (100nF)  Lötfehler      Motor dreht sich auch ohne "Direct ...
  • Seite 6 Korrektur optischer Sensor – Test mit Motor  Sensor war falsch angeschlossen  PC: Drehung auslösen über „direct drive“ (auf  Sensor war falsch montiert der Seite „Diagnose“)  Reflektor-Scheibe erneuert (zu wenig Kontrast)  Sensor-Spannung wird angezeigt (blaue  Blaue Kurve kommt nicht unter die Rote Kurve) Linie ...
  • Seite 7 Korrektur 2-Leiter Betrieb (mit Kehrschleifenfunktion)  K1 ist nicht bestückt  K1 defekt  gewechselt K1 muss für Kehrschleifenfunktion bestückt sein  K1 war verdreht Relais K1 (Gleispolung)  LED3 defekt / verdreht  gewechselt  LED5 defekt / verdreht  gewechselt ...
  • Seite 8 Korrektur Part 4: Überprüfung Grube – S88-N Anbindung (optional, wenn verwendet) S88-N Stromaufnahme (via S88N-P - wenn  IC81 defekt  gewechselt kein S88N-P vorhanden direkter Anschluss  IC81 war verdreht an Zentrale)  PIC IC80 Update auf V  Anschluss der Gruben-Platine an S88-N Bus ...
  • Seite 9 Korrektur Part 5: Einstellung und Parametrisierung mit Hilfe des PC Programms Check der Firmware Version Grube: V ich empfehle, die Firmware-Version auszulesen  aktualisiert auf V0.46 und ggf. die Firmware zu aktualisieren. Hierfür Grube S88: V auf der Seite „Parameter“ den Button „Werte ...
