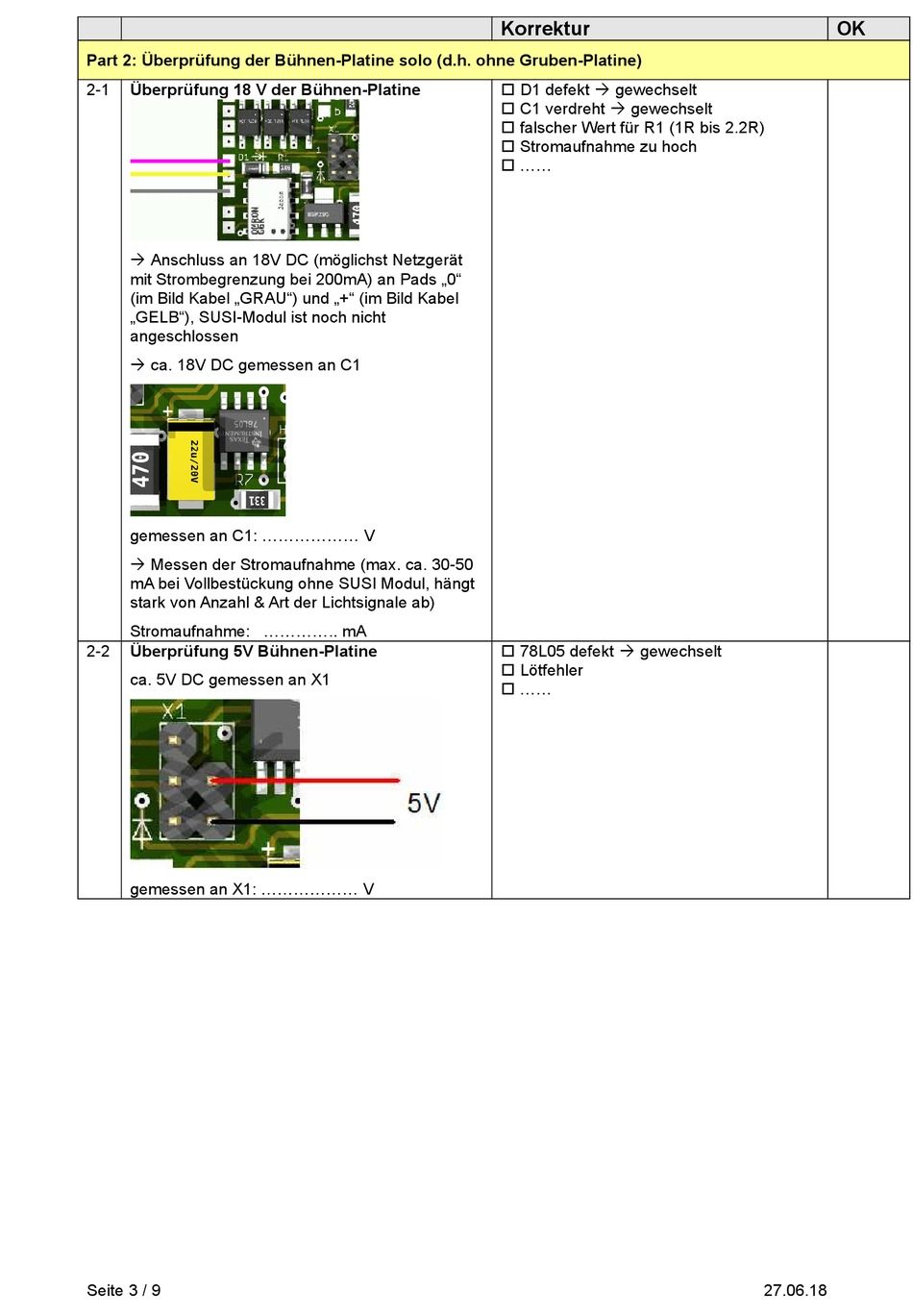

Digital-Bahn DSD2010 Inbetriebnahme Seite 3

Part 2: Überprüfung der Bühnen-Platine solo (d.h. ohne Gruben-Platine)
2-1 Überprüfung 18 V der Bühnen-Platine
 Anschluss an 18V DC (möglichst Netzgerät
mit Strombegrenzung bei 200mA) an Pads „0"
(im Bild Kabel „GRAU") und „+" (im Bild Kabel
„GELB"), SUSI-Modul ist noch nicht
angeschlossen
 ca. 18V DC gemessen an C1
gemessen an C1: .................. V
 Messen der Stromaufnahme (max. ca. 30-50
mA bei Vollbestückung ohne SUSI Modul, hängt
stark von Anzahl & Art der Lichtsignale ab)
Stromaufnahme: .............. mA
2-2 Überprüfung 5V Bühnen-Platine
ca. 5V DC gemessen an X1
gemessen an X1: .................. V
Seite 3 / 9
Korrektur
 D1 defekt  gewechselt
 C1 verdreht  gewechselt
 falscher Wert für R1 (1R bis 2.2R)
 Stromaufnahme zu hoch
 ......
 78L05 defekt  gewechselt
 Lötfehler
 ......
OK
27.06.18
