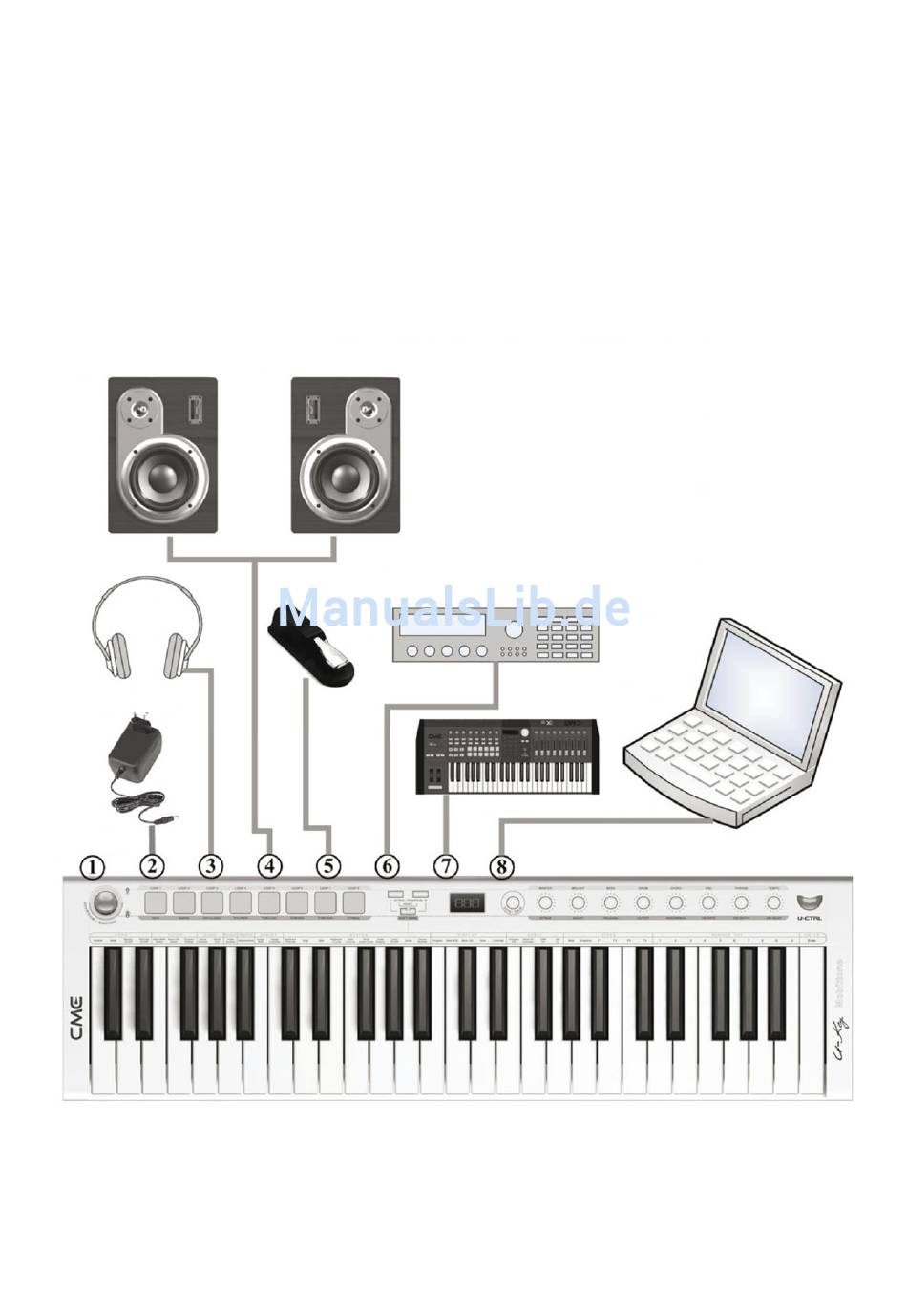

1.3 Anschlussbeispiel

Hinweis:
∗ Beachten Sie bitte, dass die meisten handelsüblichen Sustain- (Dämpfer-) und Expression-
Pedale (Schweller) mit einem 1/4"-Klinkenstecker ausgerüstet sind. Um ein solches Pedal mit
dem U-Key verwenden zu können, brauchen Sie noch einen entsprechenden Adapter auf
Miniklinke (1/8"), den Sie aber ohne Problem im Fachhandel erhalten.
∗ Normalerweise wird das U-Key über USB mit Strom versorgt. Der unten abgebildete
Netzadapter ist nur dann notwendig, wenn Sie das U-Key ohne Computer verwenden möchten.
Besorgen Sie sich in diesem Fall im Handel einen Gleichstromadapter (DC) mit 9 Volt/500 mA,
der mit einem Hohlstecker ausgerüstet ist.
Stereo-Anlage oder Aktivmonitore
Kopfhörer
.
Netzadapter
Netzschalter
Sustain-Pedal
Externer MIDI-
Klangerzeuger
Externes MIDI-
Keyboard
9
Computer
