Inhaltszusammenfassung für STEINEL HPD 3 IP

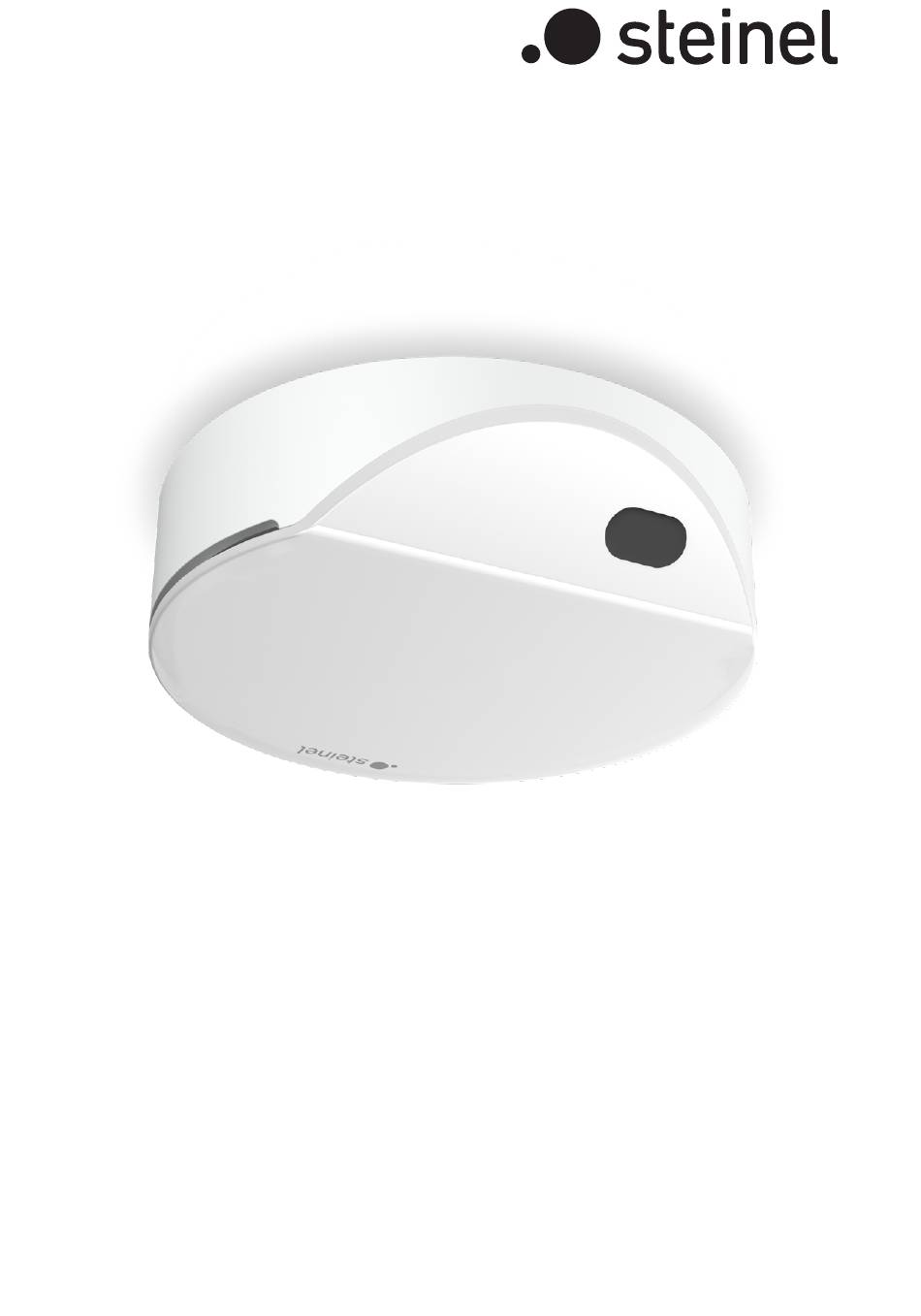

  • Seite 1 Information HPD 3 IP...
  • Seite 2 DE � � � � � � � � � � � � � 17 Textteil beachten! GB � � � � � � � � � � � � � 27 Follow written instructions! – 2 –...
  • Seite 3 3�1 3�2 40 mm 75 mm 125 mm – 3 –...
  • Seite 4 3�3 3�4 – 4 –...
  • Seite 5 3�5 125 mm 65 mm 3�6 – 5 –...
  • Seite 6 4�1 4�2 – 6 –...
  • Seite 7 4�3 4�4 – 7 –...
  • Seite 8 4�5 5�1 < 10 m x_min – 8 –...
  • Seite 9 5�2 ca. 5 cm ca. 5 cm 5�3 – 9 –...
  • Seite 10 5�4 5�5 – 10 –...
  • Seite 11 5�6 5�7 – 11 –...
  • Seite 12 5�8 6 mm 5�9 – 12 –...
  • Seite 13 5�10 5�11 – 13 –...
  • Seite 14 5�12 5�13 6 mm – 14 –...
  • Seite 15 5�14 5�15 – 15 –...
  • Seite 16 5�16 6�1 – 16 –...
  • Seite 17 6�2 – 17 –...
  • Seite 18 – Landesübliche Installationsvorschriften und Anschlussbedingungen sind zu beachten (z. B. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000). – Nur Original-Ersatzteile verwenden. – Reparaturen sind durch Fachwerkstätten durchzuführen. 3� HPD 3 IP Bestimmungsgemäßer Gebrauch Personen-Sensor zur Deckenmontage im Innenbereich. – 18 –...
  • Seite 19 Ausstattung – Personensensor (drehbar um ± 45°) – SIR 13D-Radarsensor – Temperatur-Sensor – Luftfeuchte-Sensor – VOC-Sensor – eCO -Sensor – IAQ (Indoor Air Quality) – RGB Status-LED – USB-Anschluss (Einrichtung) – IP-Modul – Bluetooth Funktionsprinzip – Personensensor, bei dem die Bildanalyse direkt im Sensor erfolgt. –...
  • Seite 20 Hinweis: Der integrierte Algorithmus vergleicht mit Hilfe eines neuronalen Netzes die Silhouette eines menschlichen Oberkörpers (Kopf, Schulter) mit dem Sensorbild. Die Auswertung findet vollständig im Prozessor des HPD 3 IP statt. Personenbezogene Daten werden nicht ausgegeben. Eine korrekte Personenzählung kann nur in ausreichend beleuchteten Bereichen erfolgen.
  • Seite 21 Produktübersicht (Abb� 3�3/3�6) IP-Anschluss Buchse Stecker Optischer Sensor und SIR 13D-Radarsensor Unterputz-IP-Modul Aufputz-IP-Modul Sensormodul Micro USB-Buchse Status-LED Temperatur-, Luftfeuchtigkeit-, VOC-, eCO -Sensor, IAQ Technische Daten – Abmessungen (Ø × T): UP: 125 × 40 mm (125 × 75 mm mit IP-Modul) AP: 125 × 65 mm – Anschluss: PoE 802.3af class 2 PoE 24-57 V 4 W –...
  • Seite 22 4� Elektrischer Anschluss Elektrischer Anschluss Unterputz mit Unterputz-IP-Modul (Abb� 4�1) Elektrischer Anschluss Unterputz mit Aufputz-IP-Modul (Abb� 4�2) Elektrischer Anschluss Aufputz mit Aufputz-IP-Modul (Abb� 4�2) Der Anschluss erfolgt über das LAN-Kabel: – PoE 802.3af class 2 – PoE 24-57 V 4 W Anschlussbeispiele IP – Anschluss eines einzelnen Sensors über einen Network-Power-Adapter an einen PC.
  • Seite 23 • Geeigneten Ausrichtung auswählen. – Unter Berücksichtigung der Ausrichtung der Sensorik. (Abb. 5.3) – Das IP-Modul muss mit der korrekten Ausrichtung an die Decke montiert werden. Die Buchse des IP-Moduls zeigt in Richtung der Sensorik am Sensormodul. (Abb� 3�3/3�6) – Blendfrei. Montageschritte Montage Unterputz mit Unterputz-IP-Modul •...
  • Seite 24 10.88.0.2. – Das Standardkennwort für die USB-Schnittstelle (Webserver über USB) ist: adm123 – Das Kennwort zum Abrufen des Bildes ist: steinel Hinweis: Die USB-Schnittstelle ist nur die ersten 30 Minuten nach dem Ein- schalten des Sensors verfügbar. Einstellung der IP Schnittstelle –...
  • Seite 25 • Ändern Sie das Admin Kennwort direkt nach dem ersten Login in Ihr eigenes, sicheres, Kennwort. Kennwortanforderungen: – Kennwortlänge: Min. 8 Zeichen. – Min. 3 Zeichentypen: Es wird unterschieden in Klein- und Großbuchsta- ben, Zahlen und Sonderzeichen. Zugang der Sensordaten über rest api: Um die Daten einmailg in Rest abzu- greifen ist folgender Link notwendig: https://192.168.1.200/rest Für eine dauerhafte Datenentnahme wird MQTT oder BACnet empfohlen.
  • Seite 26 – Kein PoE-Injektor montiert, oder der verwendete Netzwerk-Switch unter- stützt kein PoE. • PoE-Versorgung überprüfen. – Falsche IP-Adressen-Konfiguration. • Netzwerkeinstellungen überprüfen. • Ggf. Reset über Steinel Connect App durchführen und mit Standardkonfigu- ration erneut verbinden. – Firewall blockiert die Kommunikation. • Firewall-Einstellungen überprüfen. – 26 –...
  • Seite 27 Sensor zählt falsche Personenzahl – Personen sind für den Sensor nicht erkennbar. – Personen nur partiell erkennbar (Bein, Schulter, Kopf). • Freie Sicht auf den Sensor herstellen. • Achtgeben, dass Personen nicht von Pflanzen etc. verdeckt werden. • Erfassungs-Sensitivität ändern. Wert des eCO - und IAQ-Sensors zeigt -1 –...
  • Seite 28 Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Erstkäufer des neu hergestellten STEINEL-Produkts gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit...
  • Seite 29 Darüber hinaus ist die Garantie ausgeschlossen: – bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL Professional-Produkt, die auf ge- brauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind, – bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise, –...
  • Seite 30 – National wiring regulations and electrical operating conditions must be observed (e.g. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000). – Only use genuine replacement parts. – Repairs must be made by specialist workshops. 3� HPD 3 IP Proper use Human presence detector for ceiling mounting indoors. Features –...
  • Seite 31 – RGB status LED – USB connection (set-up) – PoE – Bluetooth Operating principle – Human presence detector that analyses images directly in the sensor. – Detects persons and counts them (whether sitting, standing, moving or still). – Settings made using the configuration interface via web browser. –...
  • Seite 32 Note: The integrated algorithm compares the silhouette of a human being's upper body (head, shoulders) with the sensor image by means of a neural network. The image is evaluated entirely in the HPD 3's processor. No personal data is sent out. The number of persons can only be counted correctly in sufficiently illuminated zones.
  • Seite 33 Technical specifications – Dimensions (Ø × D): concealed: 125 × 40 mm (125 × 75 mm with PoE module) surface-mounted: 125 × 65 mm – Connection: PoE 802.3af class 2 PoE 24-57 V 4 W – Security: TLS 1.2 – Protocols: Rest API, BACnet, MQTT – Sensor type: optical sensor and high-frequency sensor – Where to use: indoors –...
  • Seite 34 Connection examples for IP – Connecting a single sensor to a PC via a network power adapter. (Fig. 4.3) – Connecting several sensors to a switch with POE functionality for access to PC. (Fig. 4.4) – Integrating several sensors into a network infrastructure via a switch with POE functionality.
  • Seite 35 • Open the configuration interface via the USB standard IP address: 10.88.0.2. – The standard password for the USB interface (web server via USB) is: adm123 – The password for opening the image is: steinel Setting the IP interface • Set up LAN access to the sensor.
  • Seite 36 – No PoE injector installed, or the network switch being used does not support PoE. • Check PoE supply. – IP address incorrectly configured. • Check network settings. • It may be necessary to reset via Steinel Connect app and re-connect with standard configuration. – Firewall preventing communication. • Check firewall settings.
  • Seite 37 Sensor counting number of persons incorrectly – Persons cannot be identified by the sensor – Persons only partially identifiable (leg, shoulder, head) • Ensure unobstructed sensor vision. • Make sure that persons are not concealed by plants etc. • Change detection sensitivity. 8�...
  • Seite 38 Manufacturer’s warranty of STEINEL GmbH, Diesel strasse 80-84, DE-33442 Herzebrock-Clarholz, Germany All STEINEL products meet the highest quality standards. For this reason, we, the manufacturer, are pleased to provide you, the customer, with a warranty under the following terms and conditions:...
  • Seite 39 STEINEL (UK) Ltd. – 25 Manasty Road, Axis Park, Orton Southgate, GB- Pe- terborough Cambs PE2 6UP United Kingdom. For this reason, we recommend that you keep your receipt of purchase in a safe place until the warranty period expires.
  • Seite 40 STEINEL GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de Contact www.steinel.de/contact...
