II. Technické údaje
Objednávací číslo 405610
Napájecí napětí pily 220-240 V ~50 Hz
Příkon 1800 W
Max. řezná délka lišty 330 mm
Rychlost řetězu 13,5 m/s
Objem olejové nádržky 150 ml
Hmotnost bez kabelu 4,6 kg
Délka přívodního kabelu 35 cm
Vodící lišta AP14-52-507P
Délka lišty 350 mm (14")
Řezná délka lišty 330 mm
Pilový řetěz 3/8.050x52DL
Čas zastavení pohybu řetězu
při aktivaci brzdy řetězu 0,098 s
Hladina akustického tlaku 90,9 dB(A), nejistota K=±3 dB(A)
Hladina akustického výkonu 102,8 dB(A), nejistota K=±2,40 dB(A)
Garantovaná hladina akustického výkonu 105 dB(A)
Krytí IP20
Celková hladina vibrací (součet tří os)
Hlavní rukojeť 3,707 m/s ; nejistota K=±1,5 m/s
2
Pomocná rukojeť 3,597 m/s 2 ; nejistota K=±1,5 m/s
y Deklarovaná souhrnná hodnota vibrací a deklarovaná
hodnota emise hluku se změřila v souladu se standardní
zkušební metodou a smí se použít pro porovnání jed-
noho nářadí s jiným. Deklarovaná souhrnná hodnota
vibrací a deklarovaná hodnota emise hluku se smí také
použít k předběžnému stanovení expozice.
CZ
2
2
Tabulka 1
•
VÝSTRAHA
y Emise vibrací a hluku během skutečného používání
nářadí se může lišit od deklarovaných hodnot v závislos-
ti na způsobu, jakým se nářadí používá, zejména jaký se
opracovává druh obrobku.
y Je nutné určit bezpečnostní měření k ochraně obsluhu-
jící osoby, která jsou založena na zhodnocení expozice
ve skutečných podmínkách používání (počítat se všemi
částmi pracovního cyklu, jako je čas, po který je nářadí
vypnuto a kdy běží naprázdno kromě času spuštění).
8

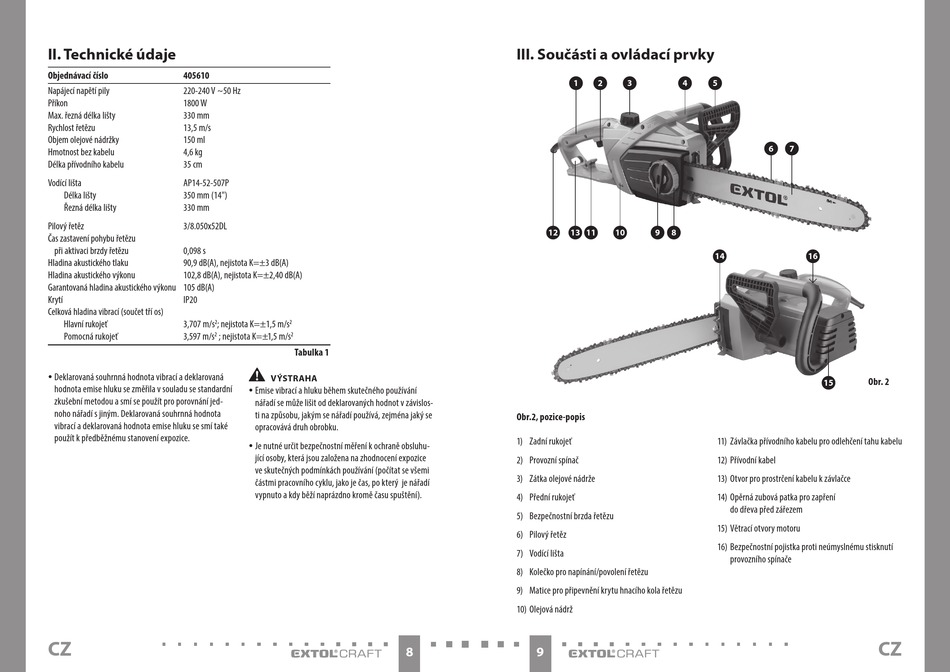

III. Součásti a ovládací prvky
1 2 3 4
12 13 11 10 9 8
Obr.2, pozice-popis
1) Zadní rukojeť
2) Provozní spínač
3) Zátka olejové nádrže
4) Přední rukojeť
5) Bezpečnostní brzda řetězu
6) Pilový řetěz
7) Vodící lišta
8) Kolečko pro napínání/povolení řetězu
9) Matice pro připevnění krytu hnacího kola řetězu
10) Olejová nádrž
9
5
6 7
14 16
Obr. 2
15
11) Závlačka přívodního kabelu pro odlehčení tahu kabelu
12) Přívodní kabel
13) Otvor pro prostrčení kabelu k závlačce
14) Opěrná zubová patka pro zapření
do dřeva před zářezem
15) Větrací otvory motoru
16) Bezpečnostní pojistka proti neúmyslnému stisknutí
provozního spínače
