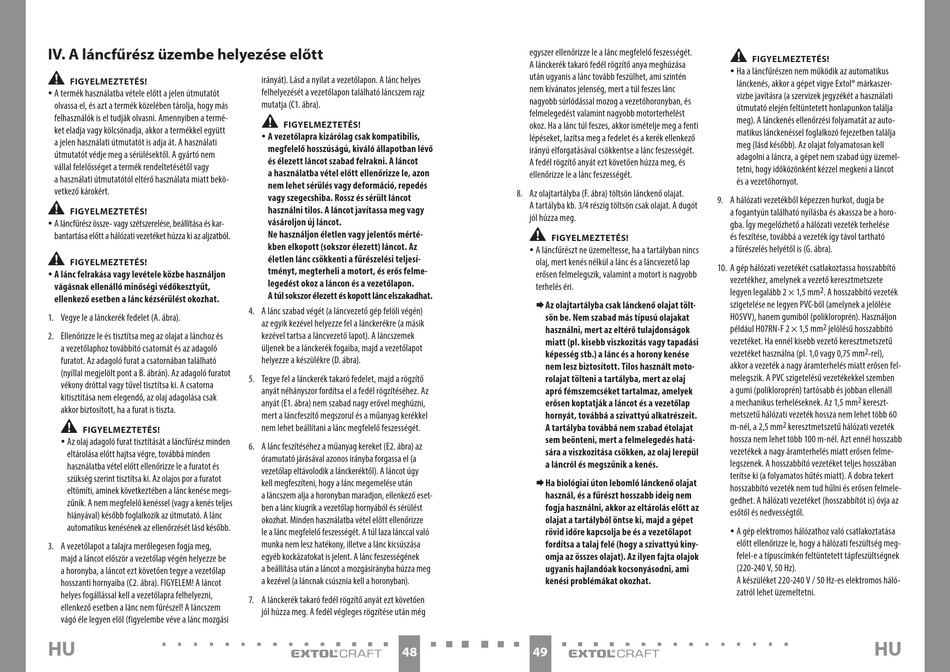

IV. A láncfűrész üzembe helyezése előtt
•
FIGYELMEZTETÉS!
y A termék használatba vétele előtt a jelen útmutatót
olvassa el, és azt a termék közelében tárolja, hogy más
felhasználók is el tudják olvasni. Amennyiben a termé-
ket eladja vagy kölcsönadja, akkor a termékkel együtt
a jelen használati útmutatót is adja át. A használati
útmutatót védje meg a sérülésektől. A gyártó nem
vállal felelősséget a termék rendeltetésétől vagy
a használati útmutatótól eltérő használata miatt bekö-
vetkező károkért.
•
FIGYELMEZTETÉS!
y A láncfűrész össze- vagy szétszerelése, beállítása és kar-
bantartása előtt a hálózati vezetéket húzza ki az aljzatból.
•
FIGYELMEZTETÉS!
y A lánc felrakása vagy levétele közbe használjon
vágásnak ellenálló minőségi védőkesztyűt,
ellenkező esetben a lánc kézsérülést okozhat.
1. Vegye le a lánckerék fedelet (A. ábra).
2. Ellenőrizze le és tisztítsa meg az olajat a lánchoz és
a vezetőlaphoz továbbító csatornát és az adagoló
furatot. Az adagoló furat a csatornában található
(nyíllal megjelölt pont a B. ábrán). Az adagoló furatot
vékony dróttal vagy tűvel tisztítsa ki. A csatorna
kitisztítása nem elegendő, az olaj adagolása csak
akkor biztosított, ha a furat is tiszta.
•
FIGYELMEZTETÉS!
y Az olaj adagoló furat tisztítását a láncfűrész minden
eltárolása előtt hajtsa végre, továbbá minden
használatba vétel előtt ellenőrizze le a furatot és
szükség szerint tisztítsa ki. Az olajos por a furatot
eltömíti, aminek következtében a lánc kenése megs-
zűnik. A nem megfelelő kenéssel (vagy a kenés teljes
hiányával) később foglalkozik az útmutató. A lánc
automatikus kenésének az ellenőrzését lásd később.
3. A vezetőlapot a talajra merőlegesen fogja meg,
majd a láncot először a vezetőlap végén helyezze be
a horonyba, a láncot ezt követően tegye a vezetőlap
hosszanti hornyaiba (C2. ábra). FIGYELEM! A láncot
helyes fogállással kell a vezetőlapra felhelyezni,
ellenkező esetben a lánc nem fűrészel! A láncszem
vágó éle legyen elöl (figyelembe véve a lánc mozgási
HU
irányát). Lásd a nyilat a vezetőlapon. A lánc helyes
felhelyezését a vezetőlapon található láncszem rajz
mutatja (C1. ábra).
•
FIGYELMEZTETÉS!
y A vezetőlapra kizárólag csak kompatibilis,
megfelelő hosszúságú, kiváló állapotban lévő
és élezett láncot szabad felrakni. A láncot
a használatba vétel előtt ellenőrizze le, azon
nem lehet sérülés vagy deformáció, repedés
vagy szegecshiba. Rossz és sérült láncot
használni tilos. A láncot javítassa meg vagy
vásároljon új láncot.
Ne használjon életlen vagy jelentős mérté-
kben elkopott (sokszor élezett) láncot. Az
életlen lánc csökkenti a fűrészelési teljesí-
tményt, megterheli a motort, és erős felme-
legedést okoz a láncon és a vezetőlapon.
A túl sokszor élezett és kopott lánc elszakadhat.
4. A lánc szabad végét (a láncvezető gép felöli végén)
az egyik kezével helyezze fel a lánckerékre (a másik
kezével tartsa a láncvezető lapot). A láncszemek
üljenek be a lánckerék fogaiba, majd a vezetőlapot
helyezze a készülékre (D. ábra).
5. Tegye fel a lánckerék takaró fedelet, majd a rögzítő
anyát néhányszor fordítsa el a fedél rögzítéséhez. Az
anyát (E1. ábra) nem szabad nagy erővel meghúzni,
mert a láncfeszítő megszorul és a műanyag kerékkel
nem lehet beállítani a lánc megfelelő feszességét.
6. A lánc feszítéséhez a műanyag kereket (E2. ábra) az
óramutató járásával azonos irányba forgassa el (a
vezetőlap eltávolodik a lánckeréktől). A láncot úgy
kell megfeszíteni, hogy a lánc megemelése után
a láncszem alja a horonyban maradjon, ellenkező eset-
ben a lánc kiugrik a vezetőlap hornyából és sérülést
okozhat. Minden használatba vétel előtt ellenőrizze
le a lánc megfelelő feszességét. A túl laza lánccal való
munka nem lesz hatékony, illetve a lánc kicsúszása
egyéb kockázatokat is jelent. A lánc feszességének
a beállítása után a láncot a mozgásirányba húzza meg
a kezével (a láncnak csúsznia kell a horonyban).
7. A lánckerék takaró fedél rögzítő anyát ezt követően
jól húzza meg. A fedél végleges rögzítése után még
48
egyszer ellenőrizze le a lánc megfelelő feszességét.
A lánckerék takaró fedél rögzítő anya meghúzása
után ugyanis a lánc tovább feszülhet, ami szintén
nem kívánatos jelenség, mert a túl feszes lánc
nagyobb súrlódással mozog a vezetőhoronyban, és
felmelegedést valamint nagyobb motorterhelést
okoz. Ha a lánc túl feszes, akkor ismételje meg a fenti
lépéseket, lazítsa meg a fedelet és a kerék ellenkező
irányú elforgatásával csökkentse a lánc feszességét.
A fedél rögzítő anyát ezt követően húzza meg, és
ellenőrizze le a lánc feszességét.
8. Az olajtartályba (F. ábra) töltsön lánckenő olajat.
A tartályba kb. 3/4 részig töltsön csak olajat. A dugót
jól húzza meg.
•
FIGYELMEZTETÉS!
y A láncfűrészt ne üzemeltesse, ha a tartályban nincs
olaj, mert kenés nélkül a lánc és a láncvezető lap
erősen felmelegszik, valamint a motort is nagyobb
terhelés éri.
 A z olajtartályba csak lánckenő olajat tölt-
sön be. Nem szabad más típusú olajakat
használni, mert az eltérő tulajdonságok
miatt (pl. kisebb viszkozitás vagy tapadási
képesség stb.) a lánc és a horony kenése
nem lesz biztosított. Tilos használt moto-
rolajat tölteni a tartályba, mert az olaj
apró fémszemcséket tartalmaz, amelyek
erősen koptatják a láncot és a vezetőlap
hornyát, továbbá a szivattyú alkatrészeit.
A tartályba továbbá nem szabad étolajat
sem beönteni, mert a felmelegedés hatá-
sára a viszkozitása csökken, az olaj lerepül
a láncról és megszűnik a kenés.
 H a biológiai úton lebomló lánckenő olajat
használ, és a fűrészt hosszabb ideig nem
fogja használni, akkor az eltárolás előtt az
olajat a tartályból öntse ki, majd a gépet
rövid időre kapcsolja be és a vezetőlapot
fordítsa a talaj felé (hogy a szivattyú kiny-
omja az összes olajat). Az ilyen fajta olajok
ugyanis hajlandóak kocsonyásodni, ami
kenési problémákat okozhat.
49
•
FIGYELMEZTETÉS!
y Ha a láncfűrészen nem működik az automatikus
lánckenés, akkor a gépet vigye Extol® márkaszer-
vizbe javításra (a szervizek jegyzékét a használati
útmutató elején feltüntetett honlapunkon találja
meg). A lánckenés ellenőrzési folyamatát az auto-
matikus lánckenéssel foglalkozó fejezetben találja
meg (lásd később). Az olajat folyamatosan kell
adagolni a láncra, a gépet nem szabad úgy üzemel-
tetni, hogy időközönként kézzel megkeni a láncot
és a vezetőhornyot.
9. A hálózati vezetékből képezzen hurkot, dugja be
a fogantyún található nyílásba és akassza be a horo-
gba. Így megelőzhető a hálózati vezeték terhelése
és feszítése, továbbá a vezeték így távol tartható
a fűrészelés helyétől is (G. ábra).
10. A gép hálózati vezetékét csatlakoztassa hosszabbító
vezetékhez, amelynek a vezető keresztmetszete
2
legyen legalább 2 × 1,5 mm . A hosszabbító vezeték
szigetelése ne legyen PVC-ből (amelynek a jelölése
H05VV), hanem gumiból (polikloroprén). Használjon
2
például H07RN-F 2 × 1,5 mm jelölésű hosszabbító
vezetéket. Ha ennél kisebb vezető keresztmetszetű
2
vezetéket használna (pl. 1,0 vagy 0,75 mm -rel),
akkor a vezeték a nagy áramterhelés miatt erősen fel-
melegszik. A PVC szigetelésű vezetékekkel szemben
a gumi (polikloroprén) tartósabb és jobban ellenáll
2
a mechanikus terheléseknek. Az 1,5 mm kereszt-
metszetű hálózati vezeték hossza nem lehet több 60
2
m-nél, a 2,5 mm keresztmetszetű hálózati vezeték
hossza nem lehet több 100 m-nél. Azt ennél hosszabb
vezetékek a nagy áramterhelés miatt erősen felme-
legszenek. A hosszabbító vezetéket teljes hosszában
terítse ki (a folyamatos hűtés miatt). A dobra tekert
hosszabbító vezeték nem tud hűlni és erősen felmele-
gedhet. A hálózati vezetéket (hosszabbítót is) óvja az
esőtől és nedvességtől.
y A gép elektromos hálózathoz való csatlakoztatása
előtt ellenőrizze le, hogy a hálózati feszültség meg-
felel-e a típuscímkén feltüntetett tápfeszültségnek
(220-240 V, 50 Hz).
A készüléket 220-240 V / 50 Hz-es elektromos háló-
zatról lehet üzemeltetni.
