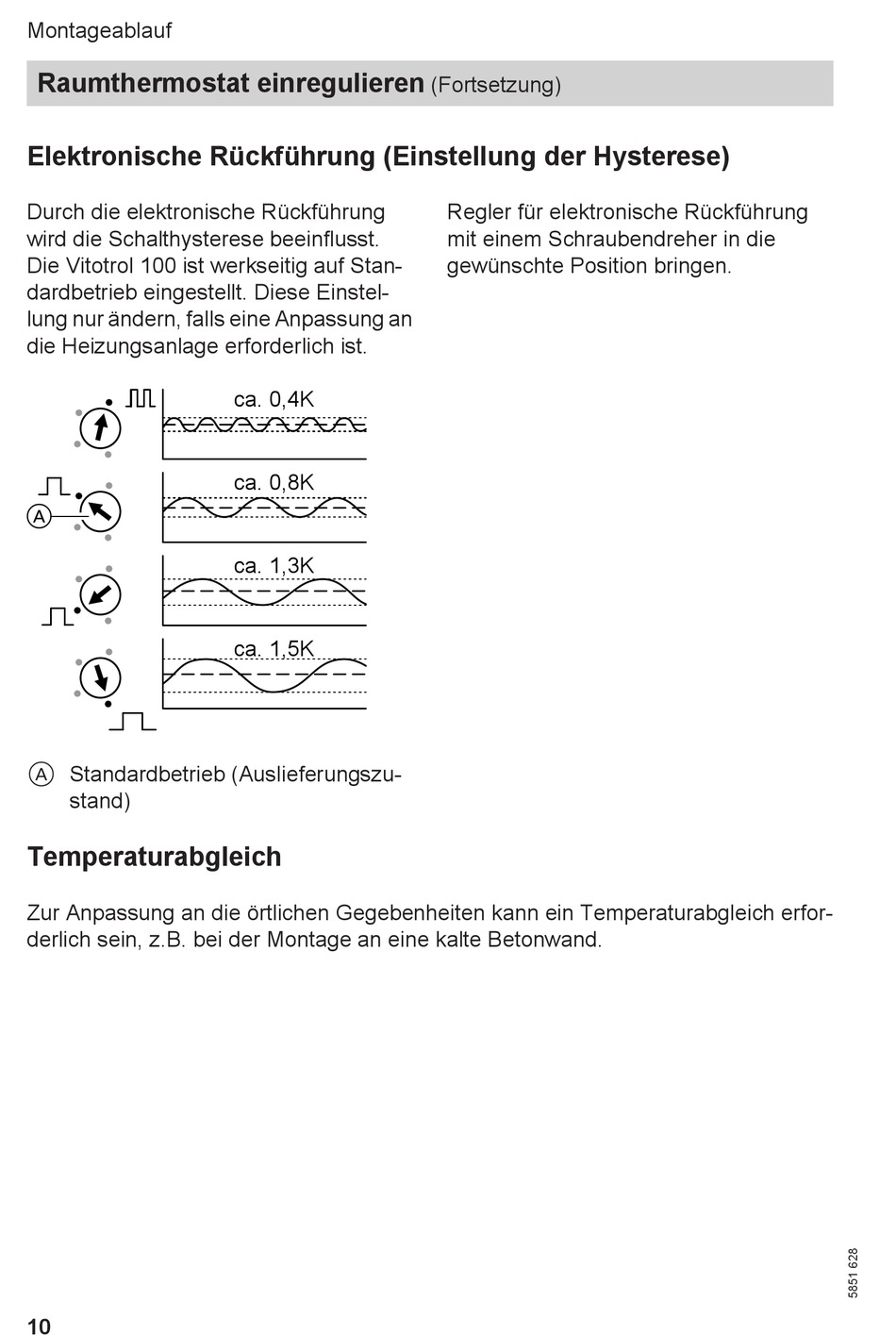

Viessmann Vitotrol 100 Montageanleitung Seite 10

Montageablauf
Raumthermostat einregulieren
Elektronische Rückführung (Einstellung der Hysterese)
Durch die elektronische Rückführung
wird die Schalthysterese beeinflusst.
Die Vitotrol 100 ist werkseitig auf Stan-
dardbetrieb eingestellt. Diese Einstel-
lung nur ändern, falls eine Anpassung an
die Heizungsanlage erforderlich ist.
A Standardbetrieb (Auslieferungszu-
stand)
Temperaturabgleich
Zur Anpassung an die örtlichen Gegebenheiten kann ein Temperaturabgleich erfor-
derlich sein, z.B. bei der Montage an eine kalte Betonwand.
10
ca. 0,4K
ca. 0,8K
ca. 1,3K
ca. 1,5K
(Fortsetzung)
Regler für elektronische Rückführung
mit einem Schraubendreher in die
gewünschte Position bringen.
