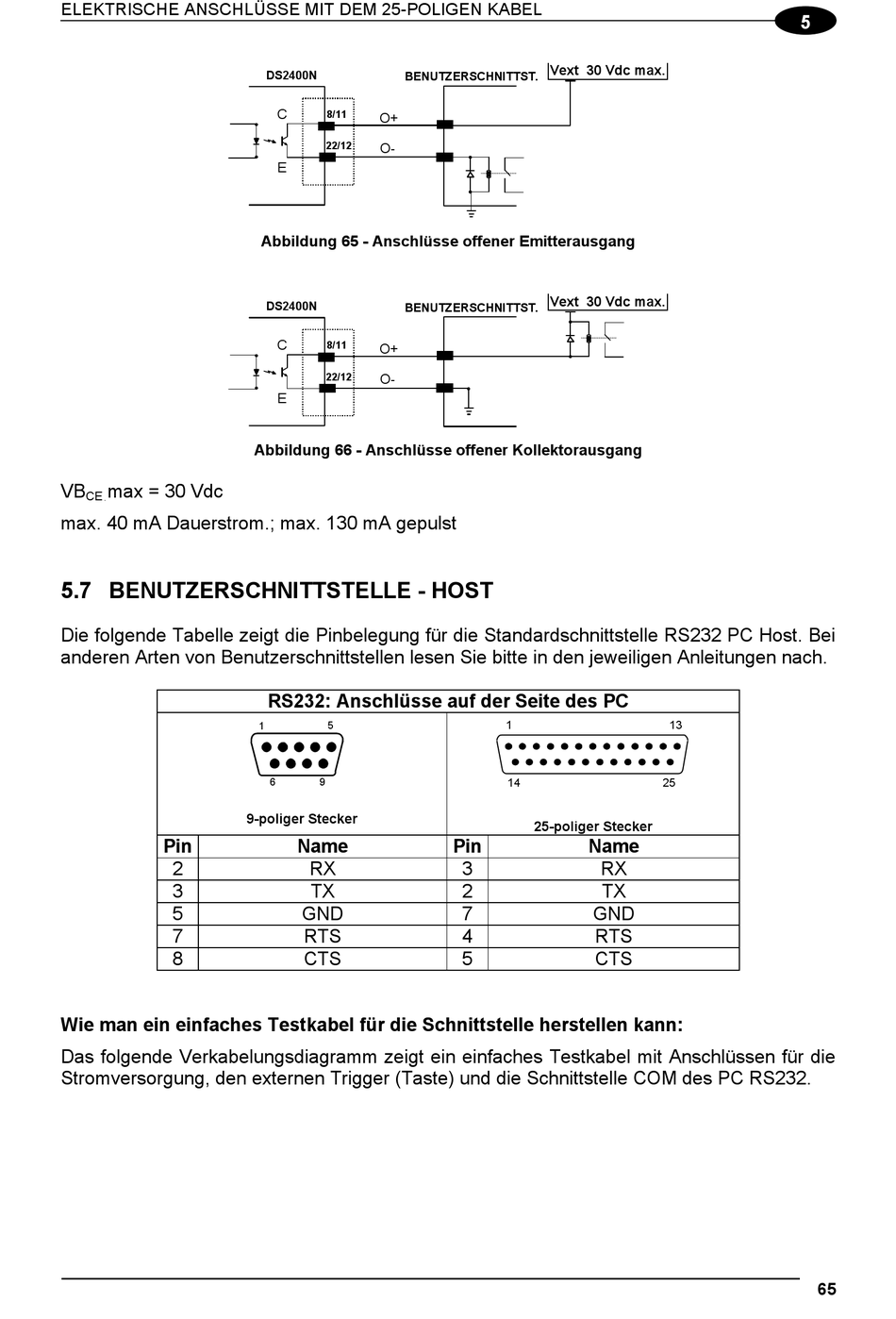

ELEKTRISCHE ANSCHLÜSSE MIT DEM 25-POLIGEN KABEL
VB
max = 30 Vdc
CE
B
max. 40 mA Dauerstrom.; max. 130 mA gepulst
5.7 BENUTZERSCHNITTSTELLE - HOST
Die folgende Tabelle zeigt die Pinbelegung für die Standardschnittstelle RS232 PC Host. Bei
anderen Arten von Benutzerschnittstellen lesen Sie bitte in den jeweiligen Anleitungen nach.
Pin
2
3
5
7
8
Wie man ein einfaches Testkabel für die Schnittstelle herstellen kann:
Das folgende Verkabelungsdiagramm zeigt ein einfaches Testkabel mit Anschlüssen für die
Stromversorgung, den externen Trigger (Taste) und die Schnittstelle COM des PC RS232.
DS2400N
BENUTZERSCHNITTST.
C
8/11
O+
22/12
O-
E
Abbildung 65 - Anschlüsse offener Emitterausgang
DS2400N
BENUTZERSCHNITTST.
C
8/11
O+
22/12
O-
E
Abbildung 66 - Anschlüsse offener Kollektorausgang
RS232: Anschlüsse auf der Seite des PC
5
1
6
9
9-poliger Stecker
Name
RX
TX
GND
RTS
CTS
Vext 30 Vdc max.
Vext 30 Vdc max.
1
14
25-poliger Stecker
Pin
Name
3
RX
2
TX
7
GND
4
RTS
5
CTS
5
13
25
65
