INSTALLATION
3.2 MECHANISCHER EINBAU
DS2400N kann für den Betrieb in verschiedenen Positionen eingebaut werden. Die vier
Bohrungen (M4 x 5) am Körper des Geräts dienen zur mechanischen Befestigung
(Abbildung

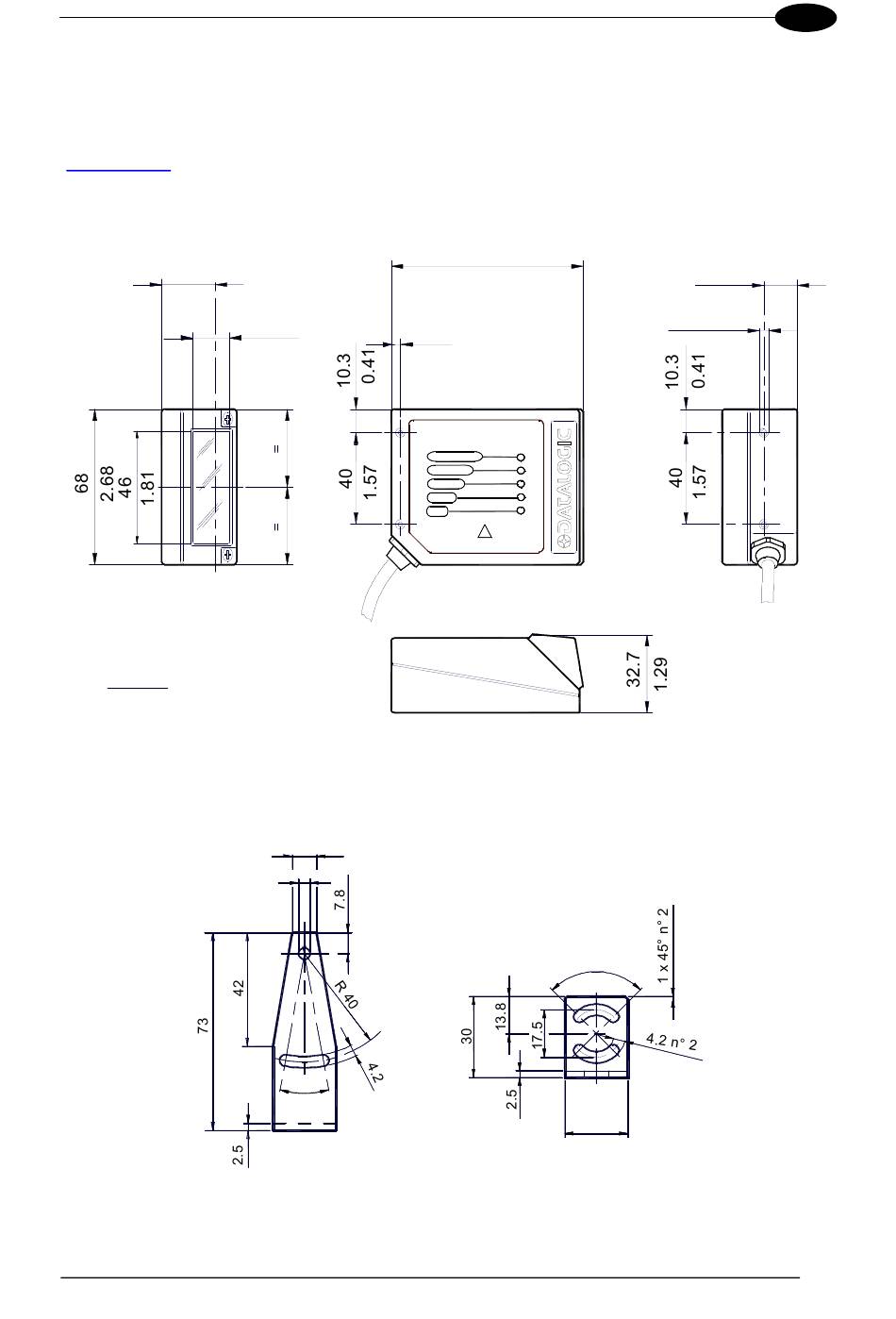

A, 3). In den folgenden Diagrammen sehen Sie die Gesamtabmessungen des
Scanners und der Befestigungswinkel, die für die Installation verwendet werden können.
Für die korrekte Positionierung siehe Abs. 3.2.1 und 3.3.
23.3*
0.92
mm
inch
*
Die Maße beziehen sich auf die Scanlinie.
Abbildung 13 – Gesamtabmessungen d. L-förmigen Befestigungswinkels
14
0.55
0.16
Abbildung 12 – Gesamtabmessungen des DS2400N
9
4.2
20°
mm
84
3.31
4
DS2400N
READY
F4
GOOD
F3
TRIGGER
F2
COM
F1
STATUS
F0
X
PRESS
INTERFACE
90°
23
3
14.7
0.58
M 4 n° 4
25
