4
4.2.1 RS232 Schnittstelle
Die serielle Schnittstelle wird in diesem Fall für Punkt-zu-Punkt-Verbindungen verwendet; sie
verwaltet die Kommunikation mit dem Host-Computer und ermöglicht sowohl die
Übertragung der Codedaten als auch die Programmierung des Scanners. Dies ist die
Standardeinstellung.
Für den Anschluss der RS232 Schnittstelle werden folgende Stifte verwendet:
CBX100/500
TX
RX
RTS
CTS
SGND
Es ist immer ratsam, geschirmte Kabel zu verwenden. Die allgemeine maximale Kabellänge
darf nicht mehr als 15 Meter (49.2 ft) betragen.

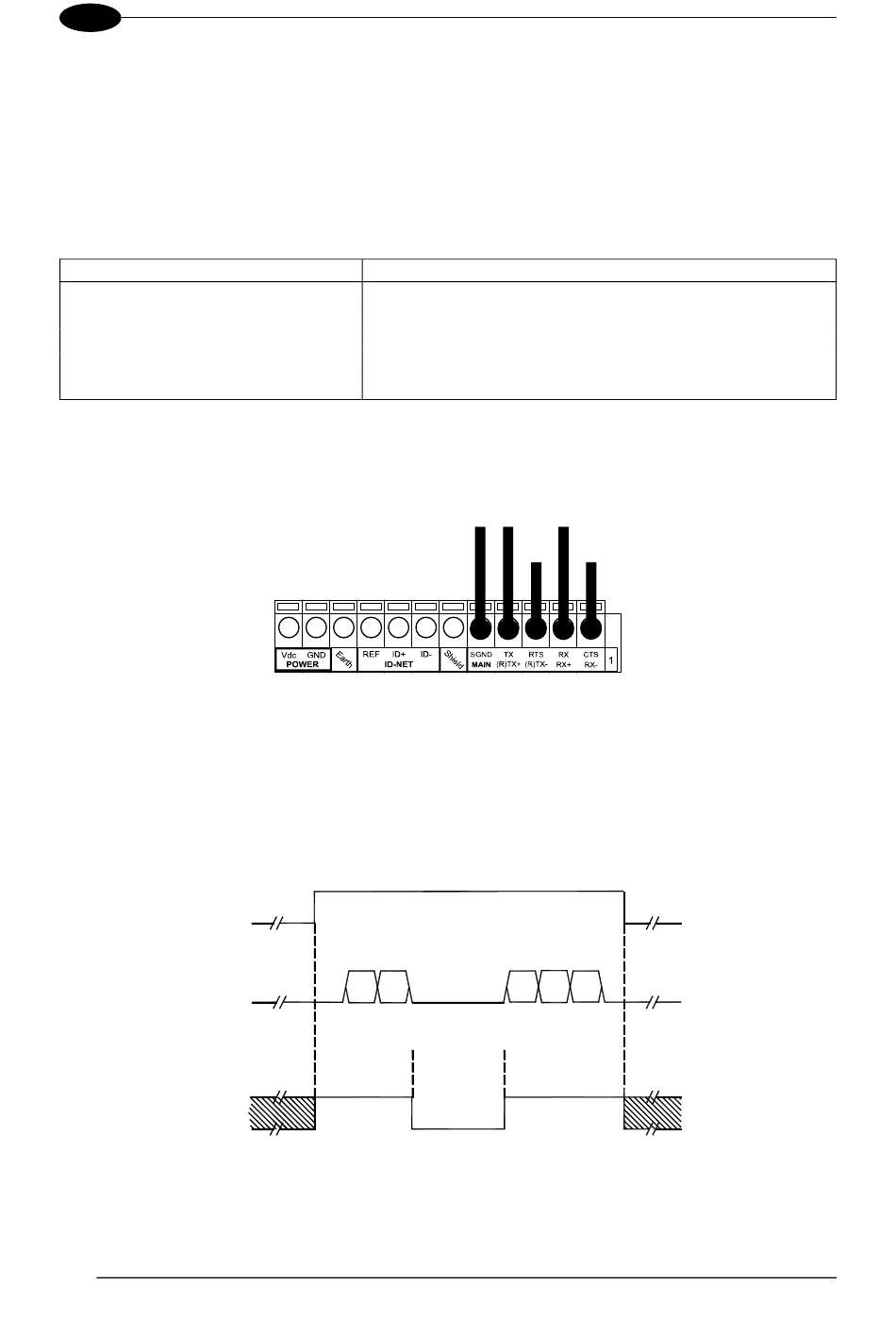

Abbildung 21 – Anschlüsse d. RS232 Hauptschnittstelle mit Hardware-Handshake
Die Signale RTS und CTS steuern die Datenübertragung und synchronisieren die
angeschlossenen Geräte.
+ V
RTS
- V
+ V
TX DATA
- V
+ V
CTS
- V
32
Funktion
Daten senden
Daten empfangen
Anforderung zum Senden
Frei zum Senden
Erdung des Signals
SCANNER
START
OF
TRANSMISSION
DATA
TRANSMISSION
C1 C2
TRANSMISSION
ENABLED
DISABLED
IDLE
Abbildung 22 - RS232 Steuersignale
DS2400N REFERENZHANDBUCH
BENUTZERSCHNITTST.
SGND RXD
TXD
CTS
RTS
SGND TX
RX
RTS
CTS
TRANSMISSION
DATA
TRANSMISSION
C5
C3
C4
STOPPED
ENABLED
END
OF
IDLE
