T5E SP
NL
®
S.A.S. au capital de 5 000 000 €- Z.I. Les Giranaux- BP71- 70103 Arc-Les-Gray CEDEX- RCS GRAY B 425 650 090- SIRET 425 650 090 00011- n° T.V.A CEE FR 87 425 650 090

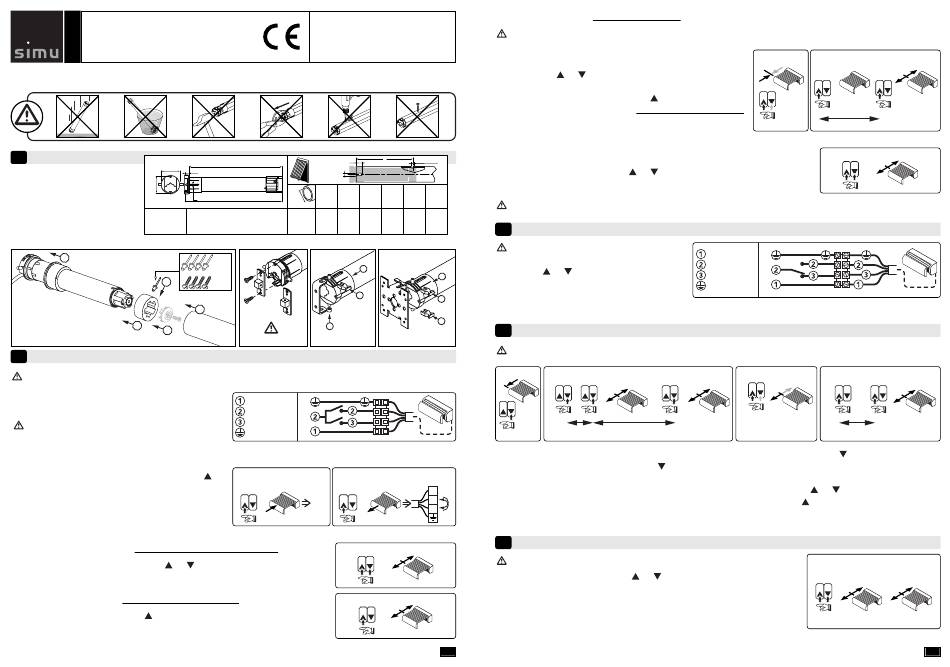

Installatie
1
55
- Doorboren van de buis:
48*
* :35Nm max.
T5E SP
230V-50Hz
- Montage :
1
ACIER-STEEL-STAHL-ACERO-ACCIAIO
5
2
3
Instelling van de eindschakelaars:
2
- Zie de instructies geleverd bij het product voor het gebruik van het apparaat voor de instelling van de eindschakelaars.
- Tijdens het instellen van de eindschakelaars wordt de werking van de motor 1 seconde vertraagd.
2.1 - Sluit de motor aan op de schakelaar voor de
instelling (ref.:xxxxxx ).
- Deze schakelaar is specifiek voor de motoren T5 E &
T5 E SP. In geen geval gebruiken met een andere
motor!
2.2 - Controle van de draairichting:
Sluit de schakelaar op de stroom aan en druk op
a- Als de as in de richting "omhoog" draait, doorgaan naar
stap 2.3.
b- Als de as in de richting "omlaag" draait, de draden Bruin
(2) en Zwart (3) van de motor verwisselen en de test
opnieuw uitvoeren.
2.3 - Openen van de modus instelling van de eindschakelaars.
- Druk gedurende 3 sec. gelijktijdig op
en
ting en daarna in de andere. Ga door met stap 2.4.
2.4 - Initialiseren van het stoppen voor een obstakel
- Druk gedurende 3 seconden op
. De motor draait kort in één richting en
daarna in de andere. Ga door met stap 2.5.
5013731A
Deze handleiding aandachtig doorlezen
alvorens het systeem te gebruiken.
C
L1
20
D
A
ØB
C
Ø
4
L2
(mm)
(mm)
(mm)
min.
510-17 515-17
47
660
5
26
525-17 535-17 550-12
Ø4,8 x 10
2
Ø5 x 10
3
9910014
4
9910013
1
25Nm max.
Blauw
PE
Bruin
L
Zwart
N
Geel/groen
a
b
:
>>
>>
OK
≥3s
. De motor draait kort in één rich-
≥3s
2.5 - Instelling van de Eindschakelaar Laag
- Met de motor T5 E SP is er geen handmatige instelling van de Eindschakelaar Hoog.
a- Zet de motor op het gewenste stoppunt Laag met behulp
van de toetsen
b- Om de Eindschakelaar Laag in het geheugen op te slaan
twee keer achter elkaar op de toets
1e druk: met een duur van 1/2s zonder dat de motor draait.
2e druk: met een duur langer dan 3 sec zodat de motor
kort één kant op draait en dan de andere.
2.6 - Validatie van de instellingen
A
4xØB /90°
- Druk gelijktijdig op de knoppen
draait kort in één richting en dan in de andere.
D
L1
L2
(mm)
(mm)
(mm)
- Na handeling 2.6 zijn de instellingen beëindigd. De werking van de motor is niet meer vertraagd ten
opzichte van de bediening. U kunt de motor nu aansluiten op de definitieve omschakelinrichting (§3).
4,2 673 693
Definitieve bekabeling:
3
- Het is verplicht om een omschakelinrichting te
gebruiken die het niet mogelijk maakt om de
toetsen
en
1
- Het is mogelijk om maximaal 3 motoren paral-
lel aan te sluiten op een schakelaar.
2
- Let op de draairichting (§2.2)
2
Aanpassing van de eindschakelaar laag:
4
- Met de motor T5 E SP is er geen aanpassing van de eindschakelaar hoog.
a
b
a- Zet de motor op het stoppunt laag dat is ingesteld in §2.5 met behulp van de toets
b- Druk 3 keer achter elkaar op de toets
keer drukken draait de motor kort in één richting en dan in de andere.
c- Zet de motor op de nieuwe gewenste lage stand met behulp van de toetsen
1
2
d- Om de nieuwe stand te valideren drukt u 2 keer achter elkaar op de toets
3
van 1/2 s zonder dat de motor draait. En de tweede keer met een duur van meer dan 3 sec, zodat de motor
kort in één richting draait en dan in de andere.
Annulering van de instelling van de eindschakelaars:
5
- Sluit de motor aan op de schakelaar voor de instelling (§2.1)
>>
- Druk gelijktijdig op de knoppen
De motor draait kort in één richting en dan in de andere en dan na enkele
seconden opnieuw in de twee richtingen. Na deze handeling staat de
motor weer in de fabrieksinstellingen; Begin de handelingen
>>
opnieuw bij hoofdstuk 2.
1 / 2
en
.
drukken:
en
gedurende meer dan 3sec. De motor
Blauw
Bruin
gelijktijdig in te drukken.
Zwart
Geel/groen
5s
5s
5s
>>
>>
+
+
6s max.
6s max.
, telkens gedurende 5sec. Aan het einde van de tweede en derde
en
gedurende meer dan 7 seconden.
a
b
1/2s
≥3s
>>
+
>>
6s max.
≥3s
>>
PE
L
N
c
d
1/2s
>3s
>>
>>
+
6s max.
.
en
.
, de eerste keer met een duur
>7s
>>
>>
2 / 2
