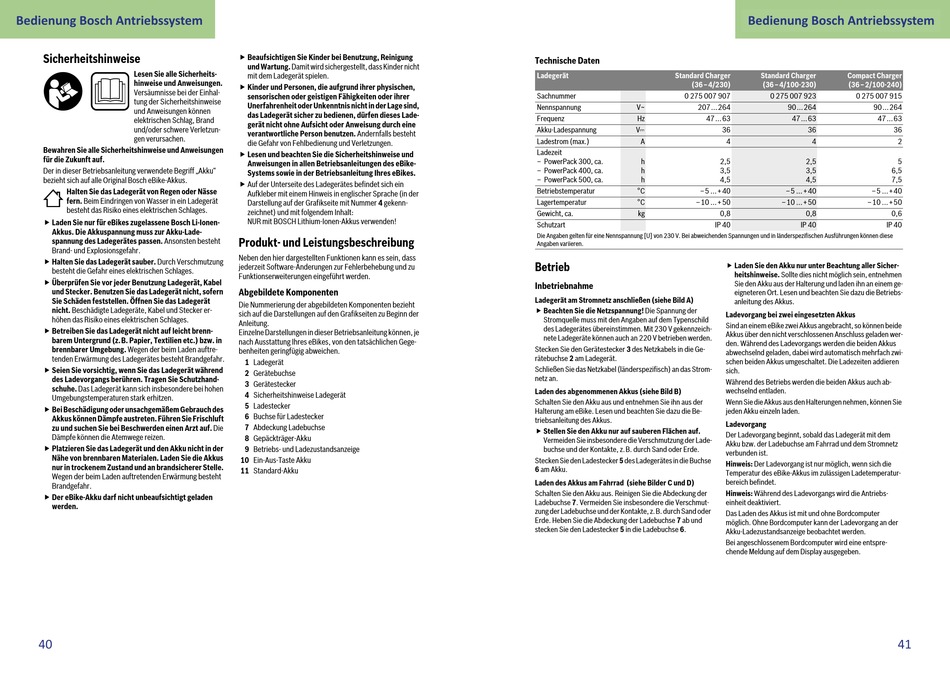

Sortimo ProCargo CT1 Originalbetriebsanleitung Seite 21

Bedienung Bosch Antriebssystem
Sicherheitshinweise
Lesen Sie alle Sicherheits-
hinweise und Anweisungen.
Versäumnisse bei der Einhal-
tung der Sicherheitshinweise
und Anweisungen können
elektrischen Schlag, Brand
und/oder schwere Verletzun-
gen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Der in dieser Betriebsanleitung verwendete Begriff „Akku"
bezieht sich auf alle Original Bosch eBike-Akkus.
Halten Sie das Ladegerät von Regen oder Nässe
fern. Beim Eindringen von Wasser in ein Ladegerät
besteht das Risiko eines elektrischen Schlages.
 Laden Sie nur für eBikes zugelassene Bosch Li-Ionen-
Akkus. Die Akkuspannung muss zur Akku-Lade-
spannung des Ladegerätes passen. Ansonsten besteht
Brand- und Explosionsgefahr.
 Halten Sie das Ladegerät sauber. Durch Verschmutzung
besteht die Gefahr eines elektrischen Schlages.
 Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel
und Stecker. Benutzen Sie das Ladegerät nicht, sofern
Sie Schäden feststellen. Öffnen Sie das Ladegerät
nicht. Beschädigte Ladegeräte, Kabel und Stecker er-
höhen das Risiko eines elektrischen Schlages.
 Betreiben Sie das Ladegerät nicht auf leicht brenn-
barem Untergrund (z.B. Papier, Textilien etc.) bzw. in
brennbarer Umgebung. Wegen der beim Laden auftre-
tenden Erwärmung des Ladegerätes besteht Brandgefahr.
 Seien Sie vorsichtig, wenn Sie das Ladegerät während
des Ladevorgangs berühren. Tragen Sie Schutzhand-
schuhe. Das Ladegerät kann sich insbesondere bei hohen
Umgebungstemperaturen stark erhitzen.
 Bei Beschädigung oder unsachgemäßem Gebrauch des
Akkus können Dämpfe austreten. Führen Sie Frischluft
zu und suchen Sie bei Beschwerden einen Arzt auf. Die
Dämpfe können die Atemwege reizen.
 Platzieren Sie das Ladegerät und den Akku nicht in der
Nähe von brennbaren Materialen. Laden Sie die Akkus
nur in trockenem Zustand und an brandsicherer Stelle.
Wegen der beim Laden auftretenden Erwärmung besteht
Brandgefahr.
 Der eBike-Akku darf nicht unbeaufsichtigt geladen
werden.
Bosch eBike Systems
40
Deutsch–1
 Beaufsichtigen Sie Kinder bei Benutzung, Reinigung
und Wartung. Damit wird sichergestellt, dass Kinder nicht
mit dem Ladegerät spielen.
 Kinder und Personen, die aufgrund ihrer physischen,
sensorischen oder geistigen Fähigkeiten oder ihrer
Unerfahrenheit oder Unkenntnis nicht in der Lage sind,
das Ladegerät sicher zu bedienen, dürfen dieses Lade-
gerät nicht ohne Aufsicht oder Anweisung durch eine
verantwortliche Person benutzen. Andernfalls besteht
die Gefahr von Fehlbedienung und Verletzungen.
 Lesen und beachten Sie die Sicherheitshinweise und
Anweisungen in allen Betriebsanleitungen des eBike-
Systems sowie in der Betriebsanleitung Ihres eBikes.
 Auf der Unterseite des Ladegerätes befindet sich ein
Aufkleber mit einem Hinweis in englischer Sprache (in der
Darstellung auf der Grafikseite mit Nummer 4 gekenn-
zeichnet) und mit folgendem Inhalt:
NUR mit BOSCH Lithium-Ionen-Akkus verwenden!
Produkt- und Leistungsbeschreibung
Neben den hier dargestellten Funktionen kann es sein, dass
jederzeit Software-Änderungen zur Fehlerbehebung und zu
Funktionserweiterungen eingeführt werden.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellungen auf den Grafikseiten zu Beginn der
Anleitung.
Einzelne Darstellungen in dieser Betriebsanleitung können, je
nach Ausstattung Ihres eBikes, von den tatsächlichen Gege-
benheiten geringfügig abweichen.
1 Ladegerät
2 Gerätebuchse
3 Gerätestecker
4 Sicherheitshinweise Ladegerät
5 Ladestecker
6 Buchse für Ladestecker
7 Abdeckung Ladebuchse
8 Gepäckträger-Akku
9 Betriebs- und Ladezustandsanzeige
10 Ein-Aus-Taste Akku
11 Standard-Akku
0 275 007 XCX | (19.4.17)
Deutsch–2
Technische Daten
Ladegerät Standard Charger
(36–4/230)
Sachnummer 0 275 007 907
Nennspannung V~ 207...264
Frequenz Hz 47...63
Akku-Ladespannung V
Ladestrom (max.) A
Ladezeit
– PowerPack 300, ca. h
– PowerPack 400, ca. h
– PowerPack 500, ca. h
Betriebstemperatur °C –5 ...+40
Lagertemperatur °C –10 ...+50
Gewicht, ca. kg
Schutzart
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese
Angaben variieren.
Betrieb
Inbetriebnahme
Ladegerät am Stromnetz anschließen (siehe Bild A)
 Beachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typenschild
des Ladegerätes übereinstimmen. Mit 230 V gekennzeich-
nete Ladegeräte können auch an 220 V betrieben werden.
Stecken Sie den Gerätestecker 3 des Netzkabels in die Ge-
rätebuchse 2 am Ladegerät.
Schließen Sie das Netzkabel (länderspezifisch) an das Strom-
netz an.
Laden des abgenommenen Akkus (siehe Bild B)
Schalten Sie den Akku aus und entnehmen Sie ihn aus der
Halterung am eBike. Lesen und beachten Sie dazu die Be-
triebsanleitung des Akkus.
 Stellen Sie den Akku nur auf sauberen Flächen auf.
Vermeiden Sie insbesondere die Verschmutzung der Lade-
buchse und der Kontakte, z.B. durch Sand oder Erde.
Stecken Sie den Ladestecker 5 des Ladegerätes in die Buchse
6 am Akku.
Laden des Akkus am Fahrrad (siehe Bilder C und D)
Schalten Sie den Akku aus. Reinigen Sie die Abdeckung der
Ladebuchse 7. Vermeiden Sie insbesondere die Verschmut-
zung der Ladebuchse und der Kontakte, z.B. durch Sand oder
Erde. Heben Sie die Abdeckung der Ladebuchse 7 ab und
stecken Sie den Ladestecker 5 in die Ladebuchse 6.
0 275 007 XCX | (19.4.17)
Bedienung Bosch Antriebssystem
Standard Charger Compact Charger
(36–4/100-230) (36–2/100-240)
0 275 007 923 0 275 007 915
90...264 90...264
47...63 47...63
36 36 36
4 4
2,5 2,5
3,5 3,5 6,5
4,5 4,5 7,5
–5 ...+40 –5 ...+40
–10 ...+50 –10 ...+50
0,8 0,8 0,6
IP 40 IP 40 IP 40
 Laden Sie den Akku nur unter Beachtung aller Sicher-
heitshinweise. Sollte dies nicht möglich sein, entnehmen
Sie den Akku aus der Halterung und laden ihn an einem ge-
eigneteren Ort. Lesen und beachten Sie dazu die Betriebs-
anleitung des Akkus.
Ladevorgang bei zwei eingesetzten Akkus
Sind an einem eBike zwei Akkus angebracht, so können beide
Akkus über den nicht verschlossenen Anschluss geladen wer-
den. Während des Ladevorgangs werden die beiden Akkus
abwechselnd geladen, dabei wird automatisch mehrfach zwi-
schen beiden Akkus umgeschaltet. Die Ladezeiten addieren
sich.
Während des Betriebs werden die beiden Akkus auch ab-
wechselnd entladen.
Wenn Sie die Akkus aus den Halterungen nehmen, können Sie
jeden Akku einzeln laden.
Ladevorgang
Der Ladevorgang beginnt, sobald das Ladegerät mit dem
Akku bzw. der Ladebuchse am Fahrrad und dem Stromnetz
verbunden ist.
Hinweis: Der Ladevorgang ist nur möglich, wenn sich die
Temperatur des eBike-Akkus im zulässigen Ladetemperatur-
bereich befindet.
Hinweis: Während des Ladevorgangs wird die Antriebs-
einheit deaktiviert.
Das Laden des Akkus ist mit und ohne Bordcomputer
möglich. Ohne Bordcomputer kann der Ladevorgang an der
Akku-Ladezustandsanzeige beobachtet werden.
Bei angeschlossenem Bordcomputer wird eine entspre-
chende Meldung auf dem Display ausgegeben.
Bosch eBike Systems
2
5
41
