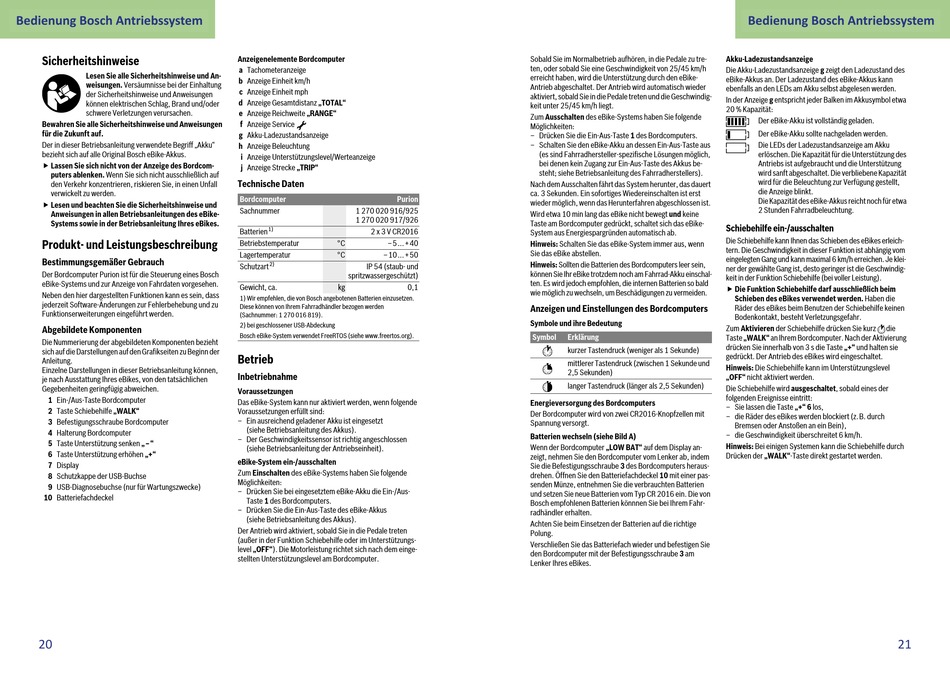

Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Der in dieser Betriebsanleitung verwendete Begriff „Akku"
bezieht sich auf alle Original Bosch eBike-Akkus.
 Lassen Sie sich nicht von der Anzeige des Bordcom-
puters ablenken. Wenn Sie sich nicht ausschließlich auf
den Verkehr konzentrieren, riskieren Sie, in einen Unfall
verwickelt zu werden.
 Lesen und beachten Sie die Sicherheitshinweise und
Anweisungen in allen Betriebsanleitungen des eBike-
Systems sowie in der Betriebsanleitung Ihres eBikes.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch
Der Bordcomputer Purion ist für die Steuerung eines Bosch
eBike-Systems und zur Anzeige von Fahrdaten vorgesehen.
Neben den hier dargestellten Funktionen kann es sein, dass
jederzeit Software-Änderungen zur Fehlerbehebung und zu
Funktionserweiterungen eingeführt werden.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellungen auf den Grafikseiten zu Beginn der
Anleitung.
Einzelne Darstellungen in dieser Betriebsanleitung können,
je nach Ausstattung Ihres eBikes, von den tatsächlichen
Gegebenheiten geringfügig abweichen.
1 Ein-/Aus-Taste Bordcomputer
2 Taste Schiebehilfe „WALK"
3 Befestigungsschraube Bordcomputer
4 Halterung Bordcomputer
5 Taste Unterstützung senken „–"
6 Taste Unterstützung erhöhen „+"
7 Display
8 Schutzkappe der USB-Buchse
9 USB-Diagnosebuchse (nur für Wartungszwecke)
10 Batteriefachdeckel
1 270 020 XBP | (22.5.17)
20
Anzeigenelemente Bordcomputer
a Tachometeranzeige
b Anzeige Einheit km/h
c Anzeige Einheit mph
d Anzeige Gesamtdistanz „TOTAL"
e Anzeige Reichweite „RANGE"
f Anzeige Service
g Akku-Ladezustandsanzeige
h Anzeige Beleuchtung
i Anzeige Unterstützungslevel/Werteanzeige
j Anzeige Strecke „TRIP"
Technische Daten
Bordcomputer Purion
Sachnummer 1 270 020 916/925
1 270 020 917/926
Batterien 1) 2 x 3 V CR2016
Betriebstemperatur °C –5...+40
Lagertemperatur °C –10...+50
Schutzart 2) IP 54 (staub- und
spritzwassergeschützt)
Gewicht, ca. kg 0,1
1) Wir empfehlen, die von Bosch angebotenen Batterien einzusetzen.
Diese können von Ihrem Fahrradhändler bezogen werden
(Sachnummer: 1 270 016 819).
2) bei geschlossener USB-Abdeckung
Bosch eBike-System verwendet FreeRTOS (siehe www.freertos.org).

Betrieb

Inbetriebnahme
Voraussetzungen
Das eBike-System kann nur aktiviert werden, wenn folgende
Voraussetzungen erfüllt sind:
– Ein ausreichend geladener Akku ist eingesetzt
(siehe Betriebsanleitung des Akkus).
– Der Geschwindigkeitssensor ist richtig angeschlossen
(siehe Betriebsanleitung der Antriebseinheit).
eBike-System ein-/ausschalten
Zum Einschalten des eBike-Systems haben Sie folgende
Möglichkeiten:
– Drücken Sie bei eingesetztem eBike-Akku die Ein-/Aus-
Taste 1 des Bordcomputers.
– Drücken Sie die Ein-Aus-Taste des eBike-Akkus
(siehe Betriebsanleitung des Akkus).
Der Antrieb wird aktiviert, sobald Sie in die Pedale treten
(außer in der Funktion Schiebehilfe oder im Unterstützungs-
level „OFF"). Die Motorleistung richtet sich nach dem einge-
stellten Unterstützungslevel am Bordcomputer.
Bosch eBike Systems
Sobald Sie im Normalbetrieb aufhören, in die Pedale zu tre-
ten, oder sobald Sie eine Geschwindigkeit von 25/45 km/h
erreicht haben, wird die Unterstützung durch den eBike-
Antrieb abgeschaltet. Der Antrieb wird automatisch wieder
aktiviert, sobald Sie in die Pedale treten und die Geschwindig-
keit unter 25/45 km/h liegt.
Zum Ausschalten des eBike-Systems haben Sie folgende
Möglichkeiten:
– Drücken Sie die Ein-Aus-Taste 1 des Bordcomputers.
– Schalten Sie den eBike-Akku an dessen Ein-Aus-Taste aus
(es sind Fahrradhersteller-spezifische Lösungen möglich,
bei denen kein Zugang zur Ein-Aus-Taste des Akkus be-
steht; siehe Betriebsanleitung des Fahrradherstellers).
Nach dem Ausschalten fährt das System herunter, das dauert
ca. 3 Sekunden. Ein sofortiges Wiedereinschalten ist erst
wieder möglich, wenn das Herunterfahren abgeschlossen ist.
Wird etwa 10 min lang das eBike nicht bewegt und keine
Taste am Bordcomputer gedrückt, schaltet sich das eBike-
System aus Energiespargründen automatisch ab.
Hinweis: Schalten Sie das eBike-System immer aus, wenn
Sie das eBike abstellen.
Hinweis: Sollten die Batterien des Bordcomputers leer sein,
können Sie Ihr eBike trotzdem noch am Fahrrad-Akku einschal-
ten. Es wird jedoch empfohlen, die internen Batterien so bald
wie möglich zu wechseln, um Beschädigungen zu vermeiden.
Anzeigen und Einstellungen des Bordcomputers
Symbole und ihre Bedeutung
Symbol Erklärung
kurzer Tastendruck (weniger als 1 Sekunde)
mittlerer Tastendruck (zwischen 1 Sekunde und
2,5 Sekunden)
langer Tastendruck (länger als 2,5 Sekunden)
Energieversorgung des Bordcomputers
Der Bordcomputer wird von zwei CR2016-Knopfzellen mit
Spannung versorgt.
Batterien wechseln (siehe Bild A)
Wenn der Bordcomputer „LOW BAT" auf dem Display an-
zeigt, nehmen Sie den Bordcomputer vom Lenker ab, indem
Sie die Befestigungsschraube 3 des Bordcomputers heraus-
drehen. Öffnen Sie den Batteriefachdeckel 10 mit einer pas-
senden Münze, entnehmen Sie die verbrauchten Batterien
und setzen Sie neue Batterien vom Typ CR 2016 ein. Die von
Bosch empfohlenen Batterien könnnen Sie bei Ihrem Fahr-
radhändler erhalten.
Achten Sie beim Einsetzen der Batterien auf die richtige
Polung.
Verschließen Sie das Batteriefach wieder und befestigen Sie
den Bordcomputer mit der Befestigungsschraube 3 am
Lenker Ihres eBikes.
Bosch eBike Systems
Bedienung Bosch Antriebssystem
Deutsch–2
Akku-Ladezustandsanzeige
Die Akku-Ladezustandsanzeige g zeigt den Ladezustand des
eBike-Akkus an. Der Ladezustand des eBike-Akkus kann
ebenfalls an den LEDs am Akku selbst abgelesen werden.
In der Anzeige g entspricht jeder Balken im Akkusymbol etwa
20 % Kapazität:
Der eBike-Akku ist vollständig geladen.
Der eBike-Akku sollte nachgeladen werden.
Die LEDs der Ladezustandsanzeige am Akku
erlöschen. Die Kapazität für die Unterstützung des
Antriebs ist aufgebraucht und die Unterstützung
wird sanft abgeschaltet. Die verbliebene Kapazität
wird für die Beleuchtung zur Verfügung gestellt,
die Anzeige blinkt.
Die Kapazität des eBike-Akkus reicht noch für etwa
2 Stunden Fahrradbeleuchtung.
Schiebehilfe ein-/ausschalten
Die Schiebehilfe kann Ihnen das Schieben des eBikes erleich-
tern. Die Geschwindigkeit in dieser Funktion ist abhängig vom
eingelegten Gang und kann maximal 6 km/h erreichen. Je klei-
ner der gewählte Gang ist, desto geringer ist die Geschwindig-
keit in der Funktion Schiebehilfe (bei voller Leistung).
 Die Funktion Schiebehilfe darf ausschließlich beim
Schieben des eBikes verwendet werden. Haben die
Räder des eBikes beim Benutzen der Schiebehilfe keinen
Bodenkontakt, besteht Verletzungsgefahr.
Zum Aktivieren der Schiebehilfe drücken Sie kurz die
Taste „WALK" an Ihrem Bordcomputer. Nach der Aktivierung
drücken Sie innerhalb von 3 s die Taste „+" und halten sie
gedrückt. Der Antrieb des eBikes wird eingeschaltet.
Hinweis: Die Schiebehilfe kann im Unterstützungslevel
„OFF" nicht aktiviert werden.
Die Schiebehilfe wird ausgeschaltet, sobald eines der
folgenden Ereignisse eintritt:
– Sie lassen die Taste „+" 6 los,
– die Räder des eBikes werden blockiert (z.B. durch
Bremsen oder Anstoßen an ein Bein),
– die Geschwindigkeit überschreitet 6 km/h.
Hinweis: Bei einigen Systemen kann die Schiebehilfe durch
Drücken der „WALK"-Taste direkt gestartet werden.
1 270 020 XBP | (22.5.17)
21
