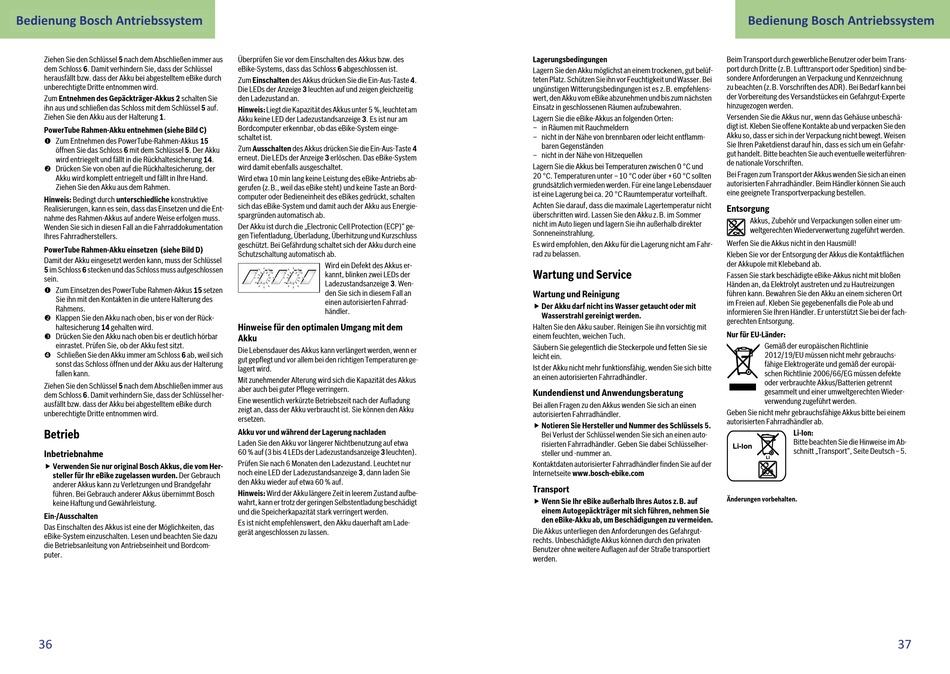

Sortimo ProCargo CT1 Originalbetriebsanleitung Seite 19

Bedienung Bosch Antriebssystem
Ziehen Sie den Schlüssel 5 nach dem Abschließen immer aus
dem Schloss 6. Damit verhindern Sie, dass der Schlüssel
herausfällt bzw. dass der Akku bei abgestelltem eBike durch
unberechtigte Dritte entnommen wird.
Zum Entnehmen des Gepäckträger-Akkus 2 schalten Sie
ihn aus und schließen das Schloss mit dem Schlüssel 5 auf.
Ziehen Sie den Akku aus der Halterung 1.
PowerTube Rahmen-Akku entnehmen (siehe Bild C)
 Zum Entnehmen des PowerTube-Rahmen-Akkus 15
öffnen Sie das Schloss 6 mit dem Schlüssel 5. Der Akku
wird entriegelt und fällt in die Rückhaltesicherung 14.
 Drücken Sie von oben auf die Rückhaltesicherung, der
Akku wird komplett entriegelt und fällt in Ihre Hand.
Ziehen Sie den Akku aus dem Rahmen.
Hinweis: Bedingt durch unterschiedliche konstruktive
Realisierungen, kann es sein, dass das Einsetzen und die Ent-
nahme des Rahmen-Akkus auf andere Weise erfolgen muss.
Wenden Sie sich in diesen Fall an die Fahrraddokumentation
Ihres Fahrradherstellers.
PowerTube Rahmen-Akku einsetzen (siehe Bild D)
Damit der Akku eingesetzt werden kann, muss der Schlüssel
5 im Schloss 6 stecken und das Schloss muss aufgeschlossen
sein.
 Zum Einsetzen des PowerTube Rahmen-Akkus 15 setzen
Sie ihn mit den Kontakten in die untere Halterung des
Rahmens.
 Klappen Sie den Akku nach oben, bis er von der Rück-
haltesicherung 14 gehalten wird.
 Drücken Sie den Akku nach oben bis er deutlich hörbar
einrastet. Prüfen Sie, ob der Akku fest sitzt.
 Schließen Sie den Akku immer am Schloss 6 ab, weil sich
sonst das Schloss öffnen und der Akku aus der Halterung
fallen kann.
Ziehen Sie den Schlüssel 5 nach dem Abschließen immer aus
dem Schloss 6. Damit verhindern Sie, dass der Schlüssel her-
ausfällt bzw. dass der Akku bei abgestelltem eBike durch
unberechtigte Dritte entnommen wird.
Betrieb
Inbetriebnahme
 Verwenden Sie nur original Bosch Akkus, die vom Her-
steller für Ihr eBike zugelassen wurden. Der Gebrauch
anderer Akkus kann zu Verletzungen und Brandgefahr
führen. Bei Gebrauch anderer Akkus übernimmt Bosch
keine Haftung und Gewährleistung.
Ein-/Ausschalten
Das Einschalten des Akkus ist eine der Möglichkeiten, das
eBike-System einzuschalten. Lesen und beachten Sie dazu
die Betriebsanleitung von Antriebseinheit und Bordcom-
puter.
Bosch eBike Systems
36
Deutsch–4
Überprüfen Sie vor dem Einschalten des Akkus bzw. des
eBike-Systems, dass das Schloss 6 abgeschlossen ist.
Zum Einschalten des Akkus drücken Sie die Ein-Aus-Taste 4.
Die LEDs der Anzeige 3 leuchten auf und zeigen gleichzeitig
den Ladezustand an.
Hinweis: Liegt die Kapazität des Akkus unter 5 %, leuchtet am
Akku keine LED der Ladezustandsanzeige 3. Es ist nur am
Bordcomputer erkennbar, ob das eBike-System einge-
schaltet ist.
Zum Ausschalten des Akkus drücken Sie die Ein-Aus-Taste 4
erneut. Die LEDs der Anzeige 3 erlöschen. Das eBike-System
wird damit ebenfalls ausgeschaltet.
Wird etwa 10 min lang keine Leistung des eBike-Antriebs ab-
gerufen (z.B., weil das eBike steht) und keine Taste an Bord-
computer oder Bedieneinheit des eBikes gedrückt, schalten
sich das eBike-System und damit auch der Akku aus Energie-
spargründen automatisch ab.
Der Akku ist durch die „Electronic Cell Protection (ECP)" ge-
gen Tiefentladung, Überladung, Überhitzung und Kurzschluss
geschützt. Bei Gefährdung schaltet sich der Akku durch eine
Schutzschaltung automatisch ab.
Wird ein Defekt des Akkus er-
kannt, blinken zwei LEDs der
Ladezustandsanzeige 3. Wen-
den Sie sich in diesem Fall an
einen autorisierten Fahrrad-
händler.
Hinweise für den optimalen Umgang mit dem
Akku
Die Lebensdauer des Akkus kann verlängert werden, wenn er
gut gepflegt und vor allem bei den richtigen Temperaturen ge-
lagert wird.
Mit zunehmender Alterung wird sich die Kapazität des Akkus
aber auch bei guter Pflege verringern.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung
zeigt an, dass der Akku verbraucht ist. Sie können den Akku
ersetzen.
Akku vor und während der Lagerung nachladen
Laden Sie den Akku vor längerer Nichtbenutzung auf etwa
60 % auf (3 bis 4 LEDs der Ladezustandsanzeige 3 leuchten).
Prüfen Sie nach 6 Monaten den Ladezustand. Leuchtet nur
noch eine LED der Ladezustandsanzeige 3, dann laden Sie
den Akku wieder auf etwa 60 % auf.
Hinweis: Wird der Akku längere Zeit in leerem Zustand aufbe-
wahrt, kann er trotz der geringen Selbstentladung beschädigt
und die Speicherkapazität stark verringert werden.
Es ist nicht empfehlenswert, den Akku dauerhaft am Lade-
gerät angeschlossen zu lassen.
0 275 007 XPX | (4.5.17)
Deutsch–5
Lagerungsbedingungen
Lagern Sie den Akku möglichst an einem trockenen, gut belüf-
teten Platz. Schützen Sie ihn vor Feuchtigkeit und Wasser. Bei
ungünstigen Witterungsbedingungen ist es z.B. empfehlens-
wert, den Akku vom eBike abzunehmen und bis zum nächsten
Einsatz in geschlossenen Räumen aufzubewahren.
Lagern Sie die eBike-Akkus an folgenden Orten:
– in Räumen mit Rauchmeldern
– nicht in der Nähe von brennbaren oder leicht entflamm-
baren Gegenständen
– nicht in der Nähe von Hitzequellen
Lagern Sie die Akkus bei Temperaturen zwischen 0 °C und
20 °C. Temperaturen unter –10 °C oder über +60 °C sollten
grundsätzlich vermieden werden. Für eine lange Lebensdauer
ist eine Lagerung bei ca. 20 °C Raumtemperatur vorteilhaft.
Achten Sie darauf, dass die maximale Lagertemperatur nicht
überschritten wird. Lassen Sie den Akku z.B. im Sommer
nicht im Auto liegen und lagern Sie ihn außerhalb direkter
Sonneneinstrahlung.
Es wird empfohlen, den Akku für die Lagerung nicht am Fahr-
rad zu belassen.
Wartung und Service
Wartung und Reinigung
 Der Akku darf nicht ins Wasser getaucht oder mit
Wasserstrahl gereinigt werden.
Halten Sie den Akku sauber. Reinigen Sie ihn vorsichtig mit
einem feuchten, weichen Tuch.
Säubern Sie gelegentlich die Steckerpole und fetten Sie sie
leicht ein.
Ist der Akku nicht mehr funktionsfähig, wenden Sie sich bitte
an einen autorisierten Fahrradhändler.
Kundendienst und Anwendungsberatung
Bei allen Fragen zu den Akkus wenden Sie sich an einen
autorisierten Fahrradhändler.
 Notieren Sie Hersteller und Nummer des Schlüssels 5.
Bei Verlust der Schlüssel wenden Sie sich an einen auto-
risierten Fahrradhändler. Geben Sie dabei Schlüsselher-
steller und -nummer an.
Kontaktdaten autorisierter Fahrradhändler finden Sie auf der
Internetseite www.bosch-ebike.com
Transport
 Wenn Sie Ihr eBike außerhalb Ihres Autos z.B. auf
einem Autogepäckträger mit sich führen, nehmen Sie
den eBike-Akku ab, um Beschädigungen zu vermeiden.
Die Akkus unterliegen den Anforderungen des Gefahrgut-
rechts. Unbeschädigte Akkus können durch den privaten
Benutzer ohne weitere Auflagen auf der Straße transportiert
werden.
0 275 007 XPX | (4.5.17)
Bedienung Bosch Antriebssystem
Beim Transport durch gewerbliche Benutzer oder beim Trans-
port durch Dritte (z.B. Lufttransport oder Spedition) sind be-
sondere Anforderungen an Verpackung und Kennzeichnung
zu beachten (z.B. Vorschriften des ADR). Bei Bedarf kann bei
der Vorbereitung des Versandstückes ein Gefahrgut-Experte
hinzugezogen werden.
Versenden Sie die Akkus nur, wenn das Gehäuse unbeschä-
digt ist. Kleben Sie offene Kontakte ab und verpacken Sie den
Akku so, dass er sich in der Verpackung nicht bewegt. Weisen
Sie Ihren Paketdienst darauf hin, dass es sich um ein Gefahr-
gut handelt. Bitte beachten Sie auch eventuelle weiterführen-
de nationale Vorschriften.
Bei Fragen zum Transport der Akkus wenden Sie sich an einen
autorisierten Fahrradhändler. Beim Händler können Sie auch
eine geeignete Transportverpackung bestellen.
Entsorgung
Akkus, Zubehör und Verpackungen sollen einer um-
weltgerechten Wiederverwertung zugeführt werden.
Werfen Sie die Akkus nicht in den Hausmüll!
Kleben Sie vor der Entsorgung der Akkus die Kontaktflächen
der Akkupole mit Klebeband ab.
Fassen Sie stark beschädigte eBike-Akkus nicht mit bloßen
Händen an, da Elektrolyt austreten und zu Hautreizungen
führen kann. Bewahren Sie den Akku an einem sicheren Ort
im Freien auf. Kleben Sie gegebenenfalls die Pole ab und
informieren Sie Ihren Händler. Er unterstützt Sie bei der fach-
gerechten Entsorgung.
Nur für EU-Länder:
Gemäß der europäischen Richtlinie
2012/19/EU müssen nicht mehr gebrauchs-
fähige Elektrogeräte und gemäß der europäi-
schen Richtlinie 2006/66/EG müssen defekte
oder verbrauchte Akkus/Batterien getrennt
gesammelt und einer umweltgerechten Wieder-
verwendung zugeführt werden.
Geben Sie nicht mehr gebrauchsfähige Akkus bitte bei einem
autorisierten Fahrradhändler ab.
Li-Ion:
Bitte beachten Sie die Hinweise im Ab-
schnitt „Transport", Seite Deutsch–5.
Änderungen vorbehalten.
Bosch eBike Systems
37
