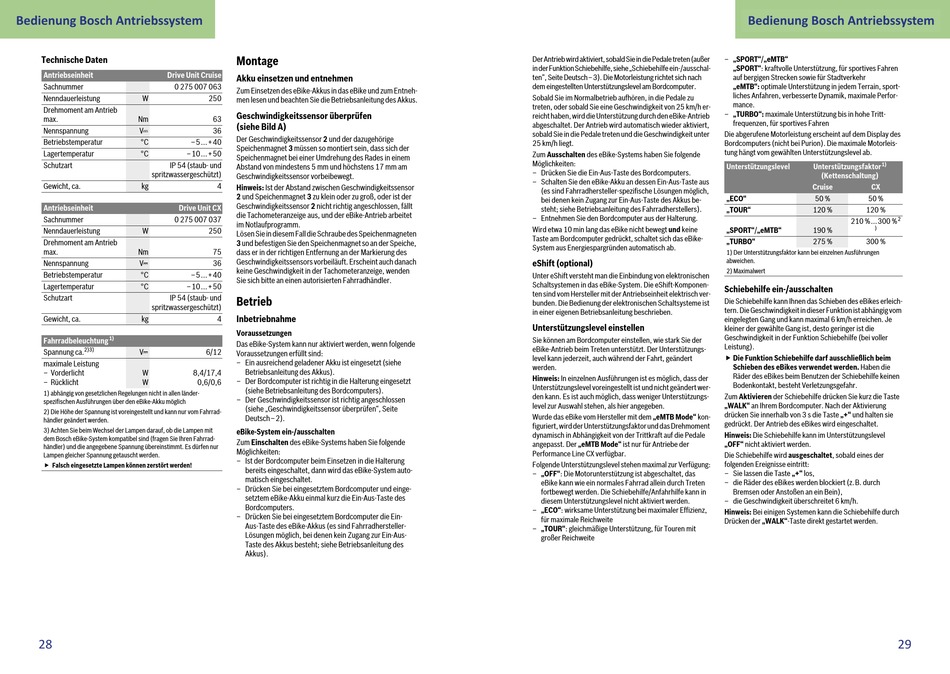

Sortimo ProCargo CT1 Originalbetriebsanleitung Seite 15

Bedienung Bosch Antriebssystem
Deutsch–2
Technische Daten
Antriebseinheit Drive Unit Cruise
Sachnummer 0 275 007 063
Nenndauerleistung W
Drehmoment am Antrieb
max. Nm
Nennspannung V
Betriebstemperatur °C –5...+40
Lagertemperatur °C –10...+50
Schutzart IP 54 (staub- und
spritzwassergeschützt)
Gewicht, ca. kg
Antriebseinheit Drive Unit CX
Sachnummer 0 275 007 037
Nenndauerleistung W
Drehmoment am Antrieb
max. Nm
Nennspannung V
Betriebstemperatur °C –5...+40
Lagertemperatur °C –10...+50
Schutzart IP 54 (staub- und
spritzwassergeschützt)
Gewicht, ca. kg
Fahrradbeleuchtung 1)
2)3)
Spannung ca. V
maximale Leistung
– Vorderlicht W 8,4/17,4
– Rücklicht W
1) abhängig von gesetzlichen Regelungen nicht in allen länder-
spezifischen Ausführungen über den eBike-Akku möglich
2) Die Höhe der Spannung ist voreingestellt und kann nur vom Fahrrad-
händler geändert werden.
3) Achten Sie beim Wechsel der Lampen darauf, ob die Lampen mit
dem Bosch eBike-System kompatibel sind (fragen Sie Ihren Fahrrad-
händler) und die angegebene Spannung übereinstimmt. Es dürfen nur
Lampen gleicher Spannung getauscht werden.
 Falsch eingesetzte Lampen können zerstört werden!
0 275 007 PDC | (10.5.17)
28
Montage
Akku einsetzen und entnehmen
Zum Einsetzen des eBike-Akkus in das eBike und zum Entneh-
250
men lesen und beachten Sie die Betriebsanleitung des Akkus.
Geschwindigkeitssensor überprüfen
63
(siehe Bild A)
36
Der Geschwindigkeitssensor 2 und der dazugehörige
Speichenmagnet 3 müssen so montiert sein, dass sich der
Speichenmagnet bei einer Umdrehung des Rades in einem
Abstand von mindestens 5 mm und höchstens 17 mm am
Geschwindigkeitssensor vorbeibewegt.
4
Hinweis: Ist der Abstand zwischen Geschwindigkeitssensor
2 und Speichenmagnet 3 zu klein oder zu groß, oder ist der
Geschwindigkeitssensor 2 nicht richtig angeschlossen, fällt
die Tachometeranzeige aus, und der eBike-Antrieb arbeitet
im Notlaufprogramm.
250
Lösen Sie in diesem Fall die Schraube des Speichenmagneten
3 und befestigen Sie den Speichenmagnet so an der Speiche,
75 dass er in der richtigen Entfernung an der Markierung des
Geschwindigkeitssensors vorbeiläuft. Erscheint auch danach
36
keine Geschwindigkeit in der Tachometeranzeige, wenden
Sie sich bitte an einen autorisierten Fahrradhändler.
Betrieb
Inbetriebnahme
4
Voraussetzungen
Das eBike-System kann nur aktiviert werden, wenn folgende
6/12
Voraussetzungen erfüllt sind:
– Ein ausreichend geladener Akku ist eingesetzt (siehe
Betriebsanleitung des Akkus).
– Der Bordcomputer ist richtig in die Halterung eingesetzt
0,6/0,6
(siehe Betriebsanleitung des Bordcomputers).
– Der Geschwindigkeitssensor ist richtig angeschlossen
(siehe „Geschwindigkeitssensor überprüfen", Seite
Deutsch–2).
eBike-System ein-/ausschalten
Zum Einschalten des eBike-Systems haben Sie folgende
Möglichkeiten:
– Ist der Bordcomputer beim Einsetzen in die Halterung
bereits eingeschaltet, dann wird das eBike-System auto-
matisch eingeschaltet.
– Drücken Sie bei eingesetztem Bordcomputer und einge-
setztem eBike-Akku einmal kurz die Ein-Aus-Taste des
Bordcomputers.
– Drücken Sie bei eingesetztem Bordcomputer die Ein-
Aus-Taste des eBike-Akkus (es sind Fahrradhersteller-
Lösungen möglich, bei denen kein Zugang zur Ein-Aus-
Taste des Akkus besteht; siehe Betriebsanleitung des
Akkus).
Bosch eBike Systems
Der Antrieb wird aktiviert, sobald Sie in die Pedale treten (außer
in der Funktion Schiebehilfe, siehe „Schiebehilfe ein-/ausschal-
ten", Seite Deutsch–3). Die Motorleistung richtet sich nach
dem eingestellten Unterstützungslevel am Bordcomputer.
Sobald Sie im Normalbetrieb aufhören, in die Pedale zu
treten, oder sobald Sie eine Geschwindigkeit von 25 km/h er-
reicht haben, wird die Unterstützung durch den eBike-Antrieb
abgeschaltet. Der Antrieb wird automatisch wieder aktiviert,
sobald Sie in die Pedale treten und die Geschwindigkeit unter
25 km/h liegt.
Zum Ausschalten des eBike-Systems haben Sie folgende
Möglichkeiten:
– Drücken Sie die Ein-Aus-Taste des Bordcomputers.
– Schalten Sie den eBike-Akku an dessen Ein-Aus-Taste aus
(es sind Fahrradhersteller-spezifische Lösungen möglich,
bei denen kein Zugang zur Ein-Aus-Taste des Akkus be-
steht; siehe Betriebsanleitung des Fahrradherstellers).
– Entnehmen Sie den Bordcomputer aus der Halterung.
Wird etwa 10 min lang das eBike nicht bewegt und keine
Taste am Bordcomputer gedrückt, schaltet sich das eBike-
System aus Energiespargründen automatisch ab.
eShift (optional)
Unter eShift versteht man die Einbindung von elektronischen
Schaltsystemen in das eBike-System. Die eShift-Komponen-
ten sind vom Hersteller mit der Antriebseinheit elektrisch ver-
bunden. Die Bedienung der elektronischen Schaltsysteme ist
in einer eigenen Betriebsanleitung beschrieben.
Unterstützungslevel einstellen
Sie können am Bordcomputer einstellen, wie stark Sie der
eBike-Antrieb beim Treten unterstützt. Der Unterstützungs-
level kann jederzeit, auch während der Fahrt, geändert
werden.
Hinweis: In einzelnen Ausführungen ist es möglich, dass der
Unterstützungslevel voreingestellt ist und nicht geändert wer-
den kann. Es ist auch möglich, dass weniger Unterstützungs-
level zur Auswahl stehen, als hier angegeben.
Wurde das eBike vom Hersteller mit dem „eMTB Mode" kon-
figuriert, wird der Unterstützungsfaktor und das Drehmoment
dynamisch in Abhängigkeit von der Trittkraft auf die Pedale
angepasst. Der „eMTB Mode" ist nur für Antriebe der
Performance Line CX verfügbar.
Folgende Unterstützungslevel stehen maximal zur Verfügung:
– „OFF": Die Motorunterstützung ist abgeschaltet, das
eBike kann wie ein normales Fahrrad allein durch Treten
fortbewegt werden. Die Schiebehilfe/Anfahrhilfe kann in
diesem Unterstützungslevel nicht aktiviert werden.
– „ECO": wirksame Unterstützung bei maximaler Effizienz,
für maximale Reichweite
– „TOUR": gleichmäßige Unterstützung, für Touren mit
großer Reichweite
Bosch eBike Systems
Bedienung Bosch Antriebssystem
Deutsch–3
– „SPORT"/„eMTB"
„SPORT": kraftvolle Unterstützung, für sportives Fahren
auf bergigen Strecken sowie für Stadtverkehr
„eMTB": optimale Unterstützung in jedem Terrain, sport-
liches Anfahren, verbesserte Dynamik, maximale Perfor-
mance.
– „TURBO": maximale Unterstützung bis in hohe Tritt-
frequenzen, für sportives Fahren
Die abgerufene Motorleistung erscheint auf dem Display des
Bordcomputers (nicht bei Purion). Die maximale Motorleis-
tung hängt vom gewählten Unterstützungslevel ab.
Unterstützungslevel Unterstützungsfaktor 1)
(Kettenschaltung)
Cruise CX
„ECO" 50 % 50 %
„TOUR" 120 % 120 %
2
210 %...300 %
„SPORT"/„eMTB" 190 % )
„TURBO" 275 % 300 %
1) Der Unterstützungsfaktor kann bei einzelnen Ausführungen
abweichen.
2) Maximalwert
Schiebehilfe ein-/ausschalten
Die Schiebehilfe kann Ihnen das Schieben des eBikes erleich-
tern. Die Geschwindigkeit in dieser Funktion ist abhängig vom
eingelegten Gang und kann maximal 6 km/h erreichen. Je
kleiner der gewählte Gang ist, desto geringer ist die
Geschwindigkeit in der Funktion Schiebehilfe (bei voller
Leistung).
 Die Funktion Schiebehilfe darf ausschließlich beim
Schieben des eBikes verwendet werden. Haben die
Räder des eBikes beim Benutzen der Schiebehilfe keinen
Bodenkontakt, besteht Verletzungsgefahr.
Zum Aktivieren der Schiebehilfe drücken Sie kurz die Taste
„WALK" an Ihrem Bordcomputer. Nach der Aktivierung
drücken Sie innerhalb von 3 s die Taste „+" und halten sie
gedrückt. Der Antrieb des eBikes wird eingeschaltet.
Hinweis: Die Schiebehilfe kann im Unterstützungslevel
„OFF" nicht aktiviert werden.
Die Schiebehilfe wird ausgeschaltet, sobald eines der
folgenden Ereignisse eintritt:
– Sie lassen die Taste „+" los,
– die Räder des eBikes werden blockiert (z.B. durch
Bremsen oder Anstoßen an ein Bein),
– die Geschwindigkeit überschreitet 6 km/h.
Hinweis: Bei einigen Systemen kann die Schiebehilfe durch
Drücken der „WALK"-Taste direkt gestartet werden.
0 275 007 PDC | (10.5.17)
29
