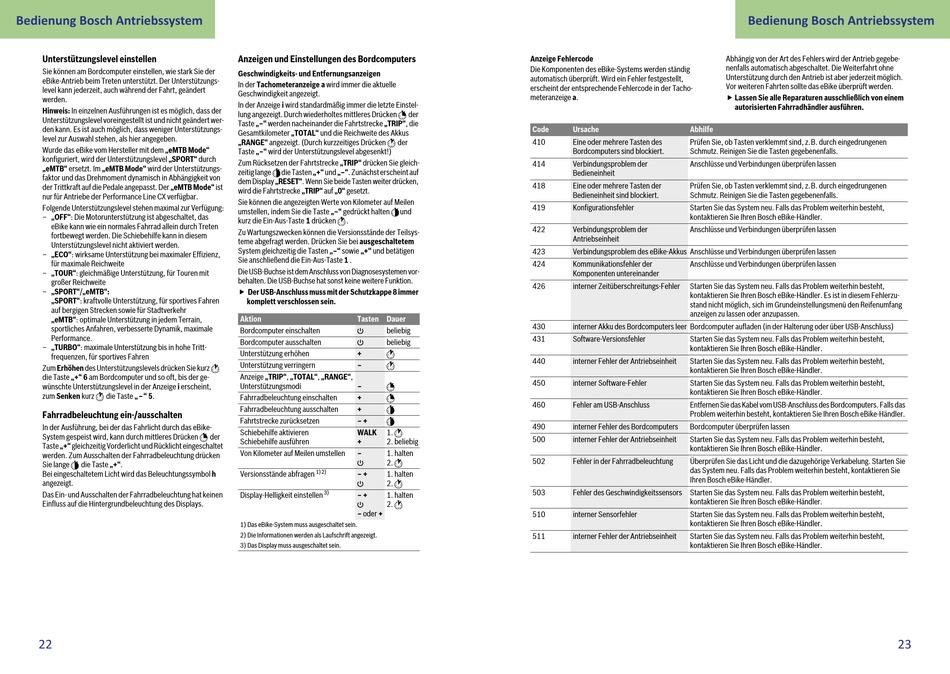

Bedienung Bosch Antriebssystem

Deutsch–3

Unterstützungslevel einstellen

Sie können am Bordcomputer einstellen, wie stark Sie der

eBike-Antrieb beim Treten unterstützt. Der Unterstützungs-

level kann jederzeit, auch während der Fahrt, geändert

werden.

Hinweis: In einzelnen Ausführungen ist es möglich, dass der

Unterstützungslevel voreingestellt ist und nicht geändert wer-

den kann. Es ist auch möglich, dass weniger Unterstützungs-

level zur Auswahl stehen, als hier angegeben.

Wurde das eBike vom Hersteller mit dem „eMTB Mode"

konfiguriert, wird der Unterstützungslevel „SPORT" durch

„eMTB" ersetzt. Im „eMTB Mode" wird der Unterstützungs-

faktor und das Drehmoment dynamisch in Abhängigkeit von

der Trittkraft auf die Pedale angepasst. Der „eMTB Mode" ist

nur für Antriebe der Performance Line CX verfügbar.

Folgende Unterstützungslevel stehen maximal zur Verfügung:

– „OFF": Die Motorunterstützung ist abgeschaltet, das

eBike kann wie ein normales Fahrrad allein durch Treten

fortbewegt werden. Die Schiebehilfe kann in diesem

Unterstützungslevel nicht aktiviert werden.

– „ECO": wirksame Unterstützung bei maximaler Effizienz,

für maximale Reichweite

– „TOUR": gleichmäßige Unterstützung, für Touren mit

großer Reichweite

– „SPORT"/„eMTB":

„SPORT": kraftvolle Unterstützung, für sportives Fahren

auf bergigen Strecken sowie für Stadtverkehr

„eMTB": optimale Unterstützung in jedem Terrain,

sportliches Anfahren, verbesserte Dynamik, maximale

Performance.

– „TURBO": maximale Unterstützung bis in hohe Tritt-

frequenzen, für sportives Fahren

Zum Erhöhen des Unterstützungslevels drücken Sie kurz

die Taste „+" 6 am Bordcomputer und so oft, bis der ge-

wünschte Unterstützungslevel in der Anzeige i erscheint,

zum Senken kurz

die Taste „–" 5.

Fahrradbeleuchtung ein-/ausschalten

In der Ausführung, bei der das Fahrlicht durch das eBike-

System gespeist wird, kann durch mittleres Drücken

Taste „+" gleichzeitig Vorderlicht und Rücklicht eingeschaltet

werden. Zum Ausschalten der Fahrradbeleuchtung drücken

Sie lange

die Taste „+".

Bei eingeschaltetem Licht wird das Beleuchtungssymbol h

angezeigt.

Das Ein- und Ausschalten der Fahrradbeleuchtung hat keinen

Einfluss auf die Hintergrundbeleuchtung des Displays.

1 270 020 XBP | (22.5.17)

Anzeigen und Einstellungen des Bordcomputers

Geschwindigkeits- und Entfernungsanzeigen

In der Tachometeranzeige a wird immer die aktuelle

Geschwindigkeit angezeigt.

In der Anzeige i wird standardmäßig immer die letzte Einstel-

lung angezeigt. Durch wiederholtes mittleres Drücken

Taste „–" werden nacheinander die Fahrtstrecke „TRIP", die

Gesamtkilometer „TOTAL" und die Reichweite des Akkus

„RANGE" angezeigt. (Durch kurzzeitiges Drücken

Taste „–" wird der Unterstützungslevel abgesenkt!)

Zum Rücksetzen der Fahrtstrecke „TRIP" drücken Sie gleich-

zeitig lange

die Tasten „+" und „–". Zunächst erscheint auf

dem Display „RESET". Wenn Sie beide Tasten weiter drücken,

wird die Fahrtstrecke „TRIP" auf „0" gesetzt.

Sie können die angezeigten Werte von Kilometer auf Meilen

umstellen, indem Sie die Taste „–" gedrückt halten

kurz die Ein-Aus-Taste 1 drücken

Zu Wartungszwecken können die Versionsstände der Teilsys-

teme abgefragt werden. Drücken Sie bei ausgeschaltetem

System gleichzeitig die Tasten „–" sowie „+" und betätigen

Sie anschließend die Ein-Aus-Taste 1 .

Die USB-Buchse ist dem Anschluss von Diagnosesystemen vor-

behalten. Die USB-Buchse hat sonst keine weitere Funktion.

 Der USB-Anschluss muss mit der Schutzkappe 8 immer

komplett verschlossen sein.

Aktion

Tasten Dauer

Bordcomputer einschalten

beliebig

Bordcomputer ausschalten

beliebig

Unterstützung erhöhen

Unterstützung verringern

–

Anzeige „TRIP", „TOTAL", „RANGE",

Unterstützungsmodi

–

Fahrradbeleuchtung einschalten

Fahrradbeleuchtung ausschalten

– +

Fahrtstrecke zurücksetzen

Schiebehilfe aktivieren

WALK

der

Schiebehilfe ausführen

2. beliebig

Von Kilometer auf Meilen umstellen

–

1. halten

1)2)

Versionsstände abfragen

– +

1. halten

Display-Helligkeit einstellen

– +

1. halten

– oder +

1) Das eBike-System muss ausgeschaltet sein.

2) Die Informationen werden als Laufschrift angezeigt.

3) Das Display muss ausgeschaltet sein.

Bosch eBike Systems

Anzeige Fehlercode

Die Komponenten des eBike-Systems werden ständig

automatisch überprüft. Wird ein Fehler festgestellt,

erscheint der entsprechende Fehlercode in der Tacho-

meteranzeige a.

der

Code

Ursache

der

410

Eine oder mehrere Tasten des

Bordcomputers sind blockiert.

414

Verbindungsproblem der

Bedieneinheit

418

Eine oder mehrere Tasten der

Bedieneinheit sind blockiert.

419

Konfigurationsfehler

und

422

Verbindungsproblem der

Antriebseinheit

423

Verbindungsproblem des eBike-Akkus Anschlüsse und Verbindungen überprüfen lassen

424

Kommunikationsfehler der

Komponenten untereinander

426

interner Zeitüberschreitungs-Fehler

430

interner Akku des Bordcomputers leer Bordcomputer aufladen (in der Halterung oder über USB-Anschluss)

431

Software-Versionsfehler

440

interner Fehler der Antriebseinheit

450

interner Software-Fehler

460

Fehler am USB-Anschluss

490

interner Fehler des Bordcomputers

500

interner Fehler der Antriebseinheit

502

Fehler in der Fahrradbeleuchtung

503

Fehler des Geschwindigkeitssensors Starten Sie das System neu. Falls das Problem weiterhin besteht,

510

interner Sensorfehler

511

interner Fehler der Antriebseinheit

Bosch eBike Systems

Bedienung Bosch Antriebssystem

Deutsch–4

Abhängig von der Art des Fehlers wird der Antrieb gegebe-

nenfalls automatisch abgeschaltet. Die Weiterfahrt ohne

Unterstützung durch den Antrieb ist aber jederzeit möglich.

Vor weiteren Fahrten sollte das eBike überprüft werden.

 Lassen Sie alle Reparaturen ausschließlich von einem

autorisierten Fahrradhändler ausführen.

Abhilfe

Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen

Schmutz. Reinigen Sie die Tasten gegebenenfalls.

Anschlüsse und Verbindungen überprüfen lassen

Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen

Schmutz. Reinigen Sie die Tasten gegebenenfalls.
