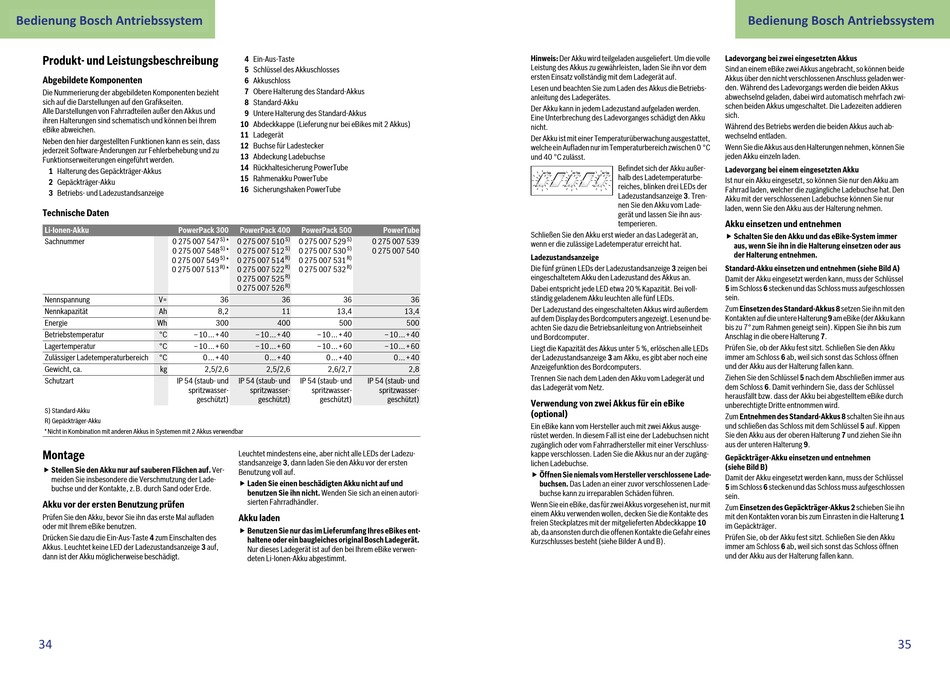

Produkt- und Leistungsbeschreibung

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellungen auf den Grafikseiten.
Alle Darstellungen von Fahrradteilen außer den Akkus und
ihren Halterungen sind schematisch und können bei Ihrem
eBike abweichen.
Neben den hier dargestellten Funktionen kann es sein, dass
jederzeit Software-Änderungen zur Fehlerbehebung und zu
Funktionserweiterungen eingeführt werden.
1 Halterung des Gepäckträger-Akkus
2 Gepäckträger-Akku
3 Betriebs- und Ladezustandsanzeige
Technische Daten
Li-Ionen-Akku PowerPack 300
Sachnummer 0 275 007 547
0 275 007 548
0 275 007 549
0 275 007 513
Nennspannung V=
Nennkapazität Ah
Energie Wh
Betriebstemperatur °C –10...+40
Lagertemperatur °C –10...+60
Zulässiger Ladetemperaturbereich °C
Gewicht, ca. kg
Schutzart IP 54 (staub- und
spritzwasser-
S) Standard-Akku
R) Gepäckträger-Akku
* Nicht in Kombination mit anderen Akkus in Systemen mit 2 Akkus verwendbar
Montage
 Stellen Sie den Akku nur auf sauberen Flächen auf. Ver-
meiden Sie insbesondere die Verschmutzung der Lade-
buchse und der Kontakte, z.B. durch Sand oder Erde.
Akku vor der ersten Benutzung prüfen
Prüfen Sie den Akku, bevor Sie ihn das erste Mal aufladen
oder mit Ihrem eBike benutzen.
Drücken Sie dazu die Ein-Aus-Taste 4 zum Einschalten des
Akkus. Leuchtet keine LED der Ladezustandsanzeige 3 auf,
dann ist der Akku möglicherweise beschädigt.
Bosch eBike Systems
34
4 Ein-Aus-Taste
5 Schlüssel des Akkuschlosses
6 Akkuschloss
7 Obere Halterung des Standard-Akkus
8 Standard-Akku
9 Untere Halterung des Standard-Akkus
10 Abdeckkappe (Lieferung nur bei eBikes mit 2 Akkus)
11 Ladegerät
12 Buchse für Ladestecker
13 Abdeckung Ladebuchse
14 Rückhaltesicherung PowerTube
15 Rahmenakku PowerTube
16 Sicherungshaken PowerTube
PowerPack 400 PowerPack 500
S) * 0 275 007 510 S) 0 275 007 529 S) 0 275 007 539
S) S) S)
* 0 275 007 512 0 275 007 530 0 275 007 540
S) R) R)
* 0 275 007 514 0 275 007 531
R) * 0 275 007 522 R) 0 275 007 532 R)
0 275 007 525 R)
R)
0 275 007 526
36 36 36
8,2 11 13,4
300 400 500
–10...+40 –10...+40
–10...+60 –10...+60
0...+40 0...+40 0...+40
2,5/2,6 2,5/2,6 2,6/2,7
IP 54 (staub- und IP 54 (staub- und IP 54 (staub- und
spritzwasser- spritzwasser-
geschützt) geschützt) geschützt)
Leuchtet mindestens eine, aber nicht alle LEDs der Ladezu-
standsanzeige 3, dann laden Sie den Akku vor der ersten
Benutzung voll auf.
 Laden Sie einen beschädigten Akku nicht auf und
benutzen Sie ihn nicht. Wenden Sie sich an einen autori-
sierten Fahrradhändler.
Akku laden
 Benutzen Sie nur das im Lieferumfang Ihres eBikes ent-
haltene oder ein baugleiches original Bosch Ladegerät.
Nur dieses Ladegerät ist auf den bei Ihrem eBike verwen-
deten Li-Ionen-Akku abgestimmt.
0 275 007 XPX | (4.5.17)
Deutsch–2 Deutsch–3
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle
Leistung des Akkus zu gewährleisten, laden Sie ihn vor dem
ersten Einsatz vollständig mit dem Ladegerät auf.
Lesen und beachten Sie zum Laden des Akkus die Betriebs-
anleitung des Ladegerätes.
Der Akku kann in jedem Ladezustand aufgeladen werden.
Eine Unterbrechung des Ladevorganges schädigt den Akku
nicht.
Der Akku ist mit einer Temperaturüberwachung ausgestattet,
welche ein Aufladen nur im Temperaturbereich zwischen 0 °C
und 40 °C zulässt.
PowerTube
Schließen Sie den Akku erst wieder an das Ladegerät an,
wenn er die zulässige Ladetemperatur erreicht hat.
Ladezustandsanzeige
Die fünf grünen LEDs der Ladezustandsanzeige 3 zeigen bei
eingeschaltetem Akku den Ladezustand des Akkus an.
Dabei entspricht jede LED etwa 20 % Kapazität. Bei voll-
ständig geladenem Akku leuchten alle fünf LEDs.
36
Der Ladezustand des eingeschalteten Akkus wird außerdem
13,4
auf dem Display des Bordcomputers angezeigt. Lesen und be-
500
achten Sie dazu die Betriebsanleitung von Antriebseinheit
–10...+40
und Bordcomputer.
–10...+60
Liegt die Kapazität des Akkus unter 5 %, erlöschen alle LEDs
0...+40 der Ladezustandsanzeige 3 am Akku, es gibt aber noch eine
Anzeigefunktion des Bordcomputers.
2,8
Trennen Sie nach dem Laden den Akku vom Ladegerät und
das Ladegerät vom Netz.
spritzwasser-
geschützt)
Verwendung von zwei Akkus für ein eBike
(optional)
Ein eBike kann vom Hersteller auch mit zwei Akkus ausge-
rüstet werden. In diesem Fall ist eine der Ladebuchsen nicht
zugänglich oder vom Fahrradhersteller mit einer Verschluss-
kappe verschlossen. Laden Sie die Akkus nur an der zugäng-
lichen Ladebuchse.
 Öffnen Sie niemals vom Hersteller verschlossene Lade-
buchsen. Das Laden an einer zuvor verschlossenen Lade-
buchse kann zu irreparablen Schäden führen.
Wenn Sie ein eBike, das für zwei Akkus vorgesehen ist, nur mit
einem Akku verwenden wollen, decken Sie die Kontakte des
freien Steckplatzes mit der mitgelieferten Abdeckkappe 10
ab, da ansonsten durch die offenen Kontakte die Gefahr eines
Kurzschlusses besteht (siehe Bilder A und B).
0 275 007 XPX | (4.5.17)
Bedienung Bosch Antriebssystem
Ladevorgang bei zwei eingesetzten Akkus
Sind an einem eBike zwei Akkus angebracht, so können beide
Akkus über den nicht verschlossenen Anschluss geladen wer-
den. Während des Ladevorgangs werden die beiden Akkus
abwechselnd geladen, dabei wird automatisch mehrfach zwi-
schen beiden Akkus umgeschaltet. Die Ladezeiten addieren
sich.
Während des Betriebs werden die beiden Akkus auch ab-
wechselnd entladen.
Wenn Sie die Akkus aus den Halterungen nehmen, können Sie
jeden Akku einzeln laden.
Befindet sich der Akku außer-
Ladevorgang bei einem eingesetzten Akku
halb des Ladetemperaturbe-
Ist nur ein Akku eingesetzt, so können Sie nur den Akku am
reiches, blinken drei LEDs der
Fahrrad laden, welcher die zugängliche Ladebuchse hat. Den
Ladezustandsanzeige 3. Tren-
Akku mit der verschlossenen Ladebuchse können Sie nur
nen Sie den Akku vom Lade-
laden, wenn Sie den Akku aus der Halterung nehmen.
gerät und lassen Sie ihn aus-
temperieren. Akku einsetzen und entnehmen
 Schalten Sie den Akku und das eBike-System immer
aus, wenn Sie ihn in die Halterung einsetzen oder aus
der Halterung entnehmen.
Standard-Akku einsetzen und entnehmen (siehe Bild A)
Damit der Akku eingesetzt werden kann, muss der Schlüssel
5 im Schloss 6 stecken und das Schloss muss aufgeschlossen
sein.
Zum Einsetzen des Standard-Akkus 8 setzen Sie ihn mit den
Kontakten auf die untere Halterung 9 am eBike (der Akku kann
bis zu 7° zum Rahmen geneigt sein). Kippen Sie ihn bis zum
Anschlag in die obere Halterung 7.
Prüfen Sie, ob der Akku fest sitzt. Schließen Sie den Akku
immer am Schloss 6 ab, weil sich sonst das Schloss öffnen
und der Akku aus der Halterung fallen kann.
Ziehen Sie den Schlüssel 5 nach dem Abschließen immer aus
dem Schloss 6. Damit verhindern Sie, dass der Schlüssel
herausfällt bzw. dass der Akku bei abgestelltem eBike durch
unberechtigte Dritte entnommen wird.
Zum Entnehmen des Standard-Akkus 8 schalten Sie ihn aus
und schließen das Schloss mit dem Schlüssel 5 auf. Kippen
Sie den Akku aus der oberen Halterung 7 und ziehen Sie ihn
aus der unteren Halterung 9.
Gepäckträger-Akku einsetzen und entnehmen
(siehe Bild B)
Damit der Akku eingesetzt werden kann, muss der Schlüssel
5 im Schloss 6 stecken und das Schloss muss aufgeschlossen
sein.
Zum Einsetzen des Gepäckträger-Akkus 2 schieben Sie ihn
mit den Kontakten voran bis zum Einrasten in die Halterung 1
im Gepäckträger.
Prüfen Sie, ob der Akku fest sitzt. Schließen Sie den Akku
immer am Schloss 6 ab, weil sich sonst das Schloss öffnen
und der Akku aus der Halterung fallen kann.
