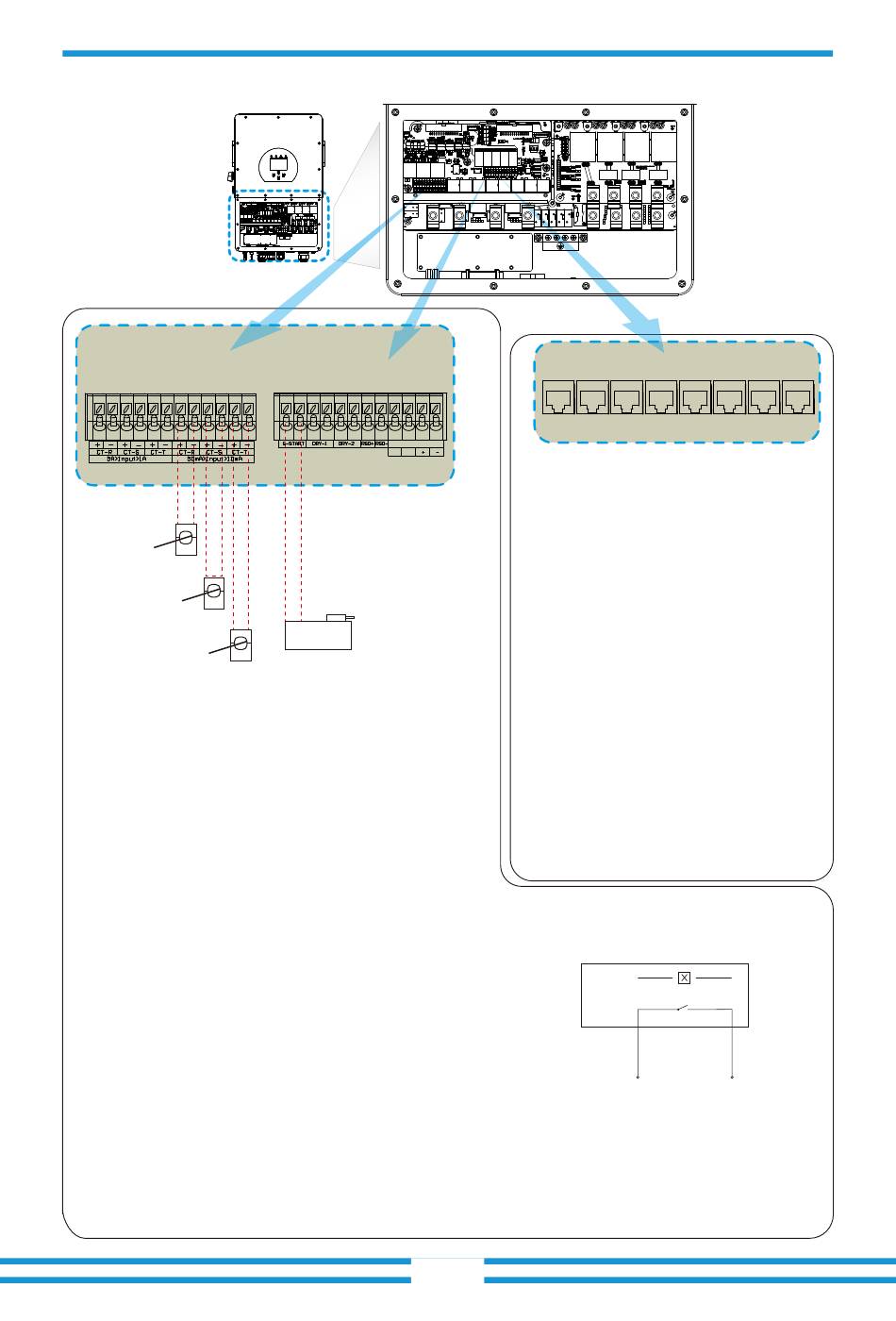

3.3 Definition des Funktionsanschlusses
Wechselrichter
CN1
1 2 3 4 5 6 7 8 9 10 1112
CT-R
CT-S
CT-T
CN1:
CT-R (1,2,7,8): Stromwandler (CT-R) für den Modus "Nullausgang
zum Stromwandler" klemmt an L1, wenn es sich um ein
Dreiphasensystem handelt.
CT-S (3,4,9,10): Stromwandler (CT-S) für den Modus "Nullaus-
gang zum Stromwandler" klemmt an L2, wenn es sich um ein
Dreiphasensystem handelt.
CT-T (5,6,11,12): Stromwandler (CT-T) für den Modus "Nullaus-
gang zum Stromwandler" klemmt an L3, wenn es sich um ein
Dreiphasensystem handelt.
Wenn der Sekundärstrom des Stromwandlers im Bereich von
1A-5A liegt, verwenden Sie die Klemmen 1-6. Wenn der
Sekundärstrom des Stromwandlers im Bereich von 10mA-50mA
liegt, verwenden Sie die Klemmen 7-12.
CN2:
G-start (1,2): Trockenkontaktsignal zum Starten des Dieselgenerators. Wenn das „GEN-Signal" aktiv ist, schaltet der
offene Kontakt (GS) ein (kein Spannungsausgang).
DRY-1 (3,4): Trockenkontakt-Ausgang.
Wenn sich der Wechselrichter im Off-Grid-Modus befindet
und die Option "Signalinselmodus" aktiviert ist,
schaltet sich der potentialfreie Kontakt ein.
DRY-2 (5,6): reserviert.
RSD+, RSD- (7,8): Wenn die Batterie angeschlossen ist und der
Wechselrichter im "AN"-Status ist, wird er 12Vdc liefern.
ABSCHALTEN (9,10,11,12): wenn die Klemme "B" & "B" (9&10) mit dem
Drahtanschluss
kurzgeschlossen wird, oder wenn es 12Vdc Eingang an der Klemme "+"& "- "
(11&12) gibt, gibt der Wechselrichter Alarm (F22) und schaltet sofort ab.
CN2
1 2 3 4 5 6 7 8 9 10 1112
SHUT DOWN
B
B
Inbetriebnahme
- �� -
Zähle
Parallel_1 Parallel_2
CAN
DRM
Zähler: für die Kommunikation
mit dem Energiezähler.
Parallel_1: Paralleler
Kommunikationsanschluss 1.
Parallel_2: Paralleler
Kommunikationsanschluss 2.
(Parallel A und B sind gleich und
haben keine besondere Reihenfolge)
CAN: reserviert.
DRM: Logische Schnittstelle für AS/
NZS 4777.2:2020.
BMS1: BMS-Anschluss für Batterie
Kommunikationsanschluss .
BMS2: reserviert.
RS485: RS485-Anschluss
Spule
Offener
Kontakt
G
GS(Startsignalfür
Dieselgenerator)
BMS1
BMS2
RS485
Relais
S
