Monitordaten

23 Monitordaten

23.1 Kessel-Monitordaten

+
+
SERVICEEBENE
Monitor
MONITOR
Kessel
MONITOR Kessel
Vorlauf
Kessel
150
Mit dem Menü „Monitor" können Sie sich die Soll- und Istwerte anzeigen lassen.
Die hier beschriebenen Menüs beziehen sich nur auf das Regelgerät Logamatic
4321/4322 mit dem am häufigsten eingesetzten Modulen FM441 und FM442.
Einige Anzeigenwerte sind durch einen Schrägstrich getrennt. Die Zahl vor dem
Schrägstrich gibt den Sollwert des entsprechenden Parameters an, die Zahl
nach dem Schrägstrich gibt den Istwert an.
Sie können sich die Daten folgender Komponenten anzeigen lassen, sofern die-
se installiert wurden:
– Kessel
– Heizkreise
– Warmwasser
– Monitordaten weiterer installierter Module
Die angezeigten Monitor-Masken sind abhängig von den vorgenommenen Ein-
stellungen.
Mit den Monitor-Menü „Kessel" können Sie sich die Daten für die Heizkessel an-
zeigen lassen.

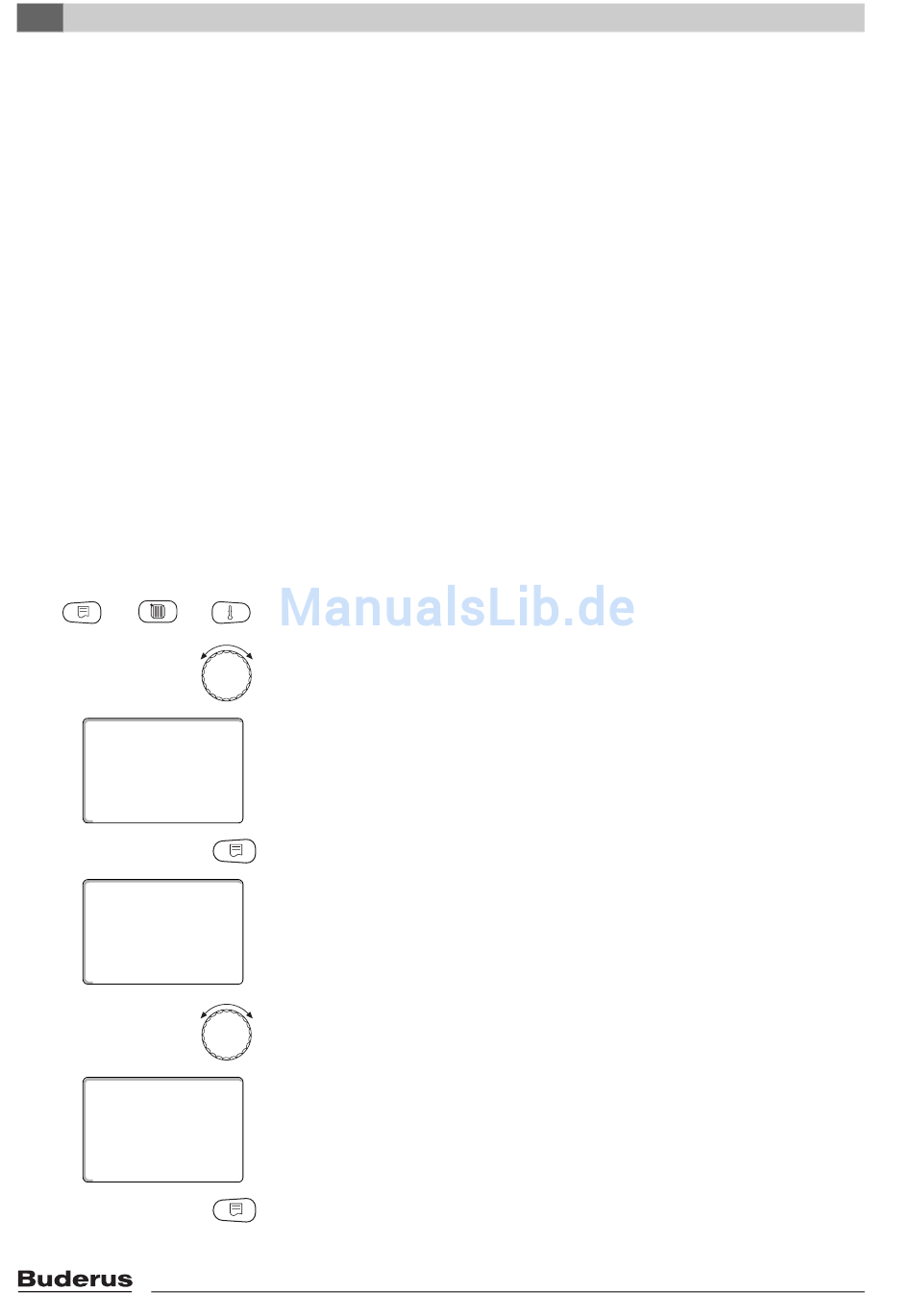

Serviceebene aufrufen. „Allg. Kenndaten" erscheint als erstes Hauptmenü.
Drehknopf drehen, bis das Hauptmenü „Monitor" erscheint.
Im Display wird das aufgerufene Hauptmenü angezeigt.
Taste „Anzeige" drücken.
Im Display wird als erstes das Untermenü „Kessel" angezeigt.
Drehknopf drehen, bis das gewünschte Untermenü (hier: „Vorlauf 60/59") er-
scheint.
Im Display wird das aufgerufene Untermenü angezeigt.
60/59
62
Taste „Anzeige" drücken.
