Bedienelemente und Bedieneinheit MEC2

5.1 Bedienelemente des Regelgerätes

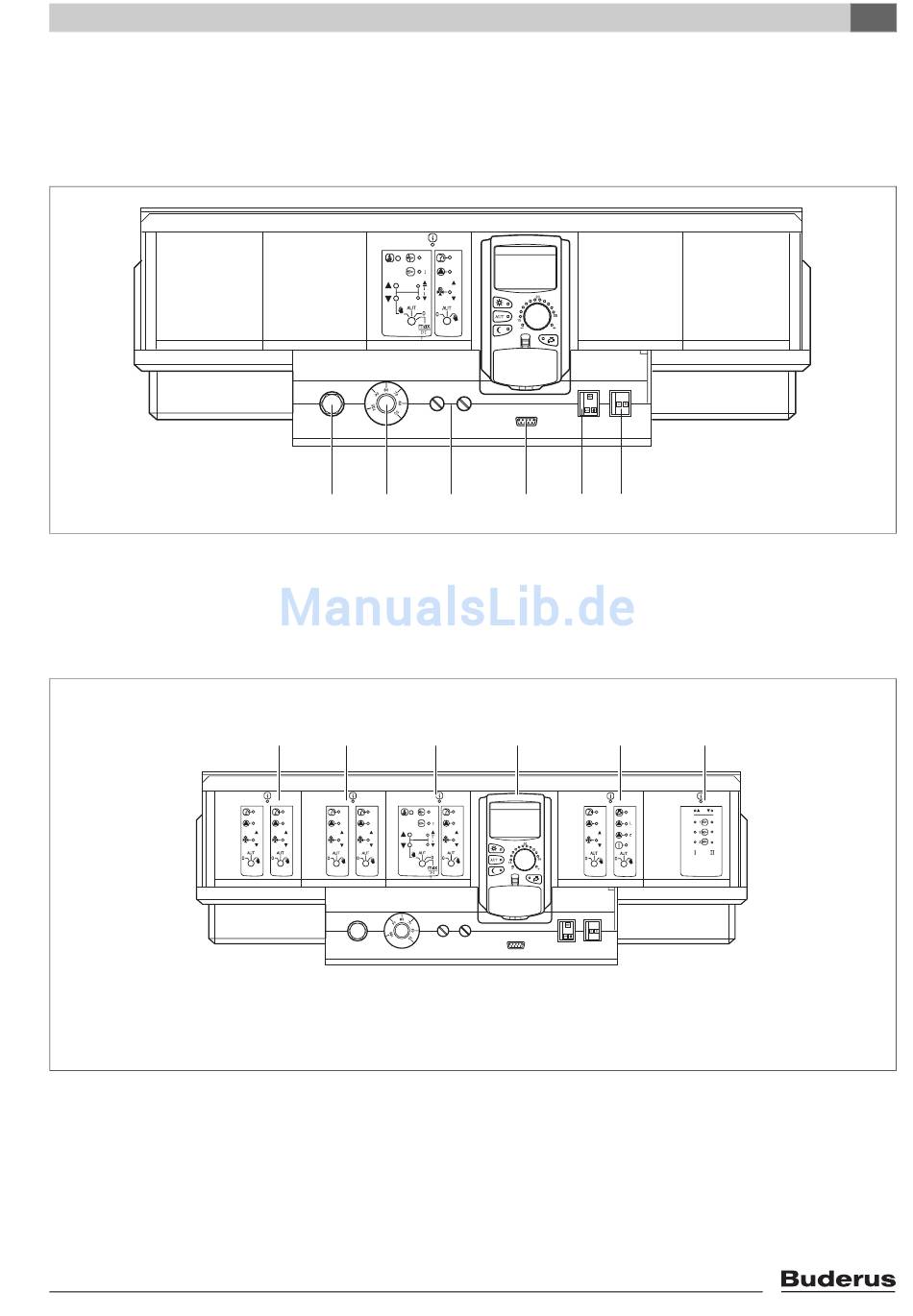

Bild 5 Bedienelemente
1 Sicherheitstemperaturbegrenzer
2 Kesselwasser-Temperaturregler
3 F1, F2 Sicherungen
Bild 6 Modulbestückung
1 Steckplatz 1: z. B. FM442 (Heizkreis 1, Heizkreis 2)
2 Steckplatz 2: z. B. FM442 (Heizkreis 3, Heizkreis 4)
Steckplatz A: ZM434 (Kesselkreis, Brenner)
A
Steckplatz B: Modul CM431 und Bedieneinheit MEC2
B
3 Steckplatz 3: z. B. FM441 (Heizkreis 5, Warmwasser/Zirkulationspumpe)
4 Steckplatz 4: z. B. FM458 (Strategie, bei Mehrkesselanlagen)
Logamatic 4321/4322 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
1 2 3
1 2 A
Bedienelemente und Bedieneinheit MEC2
4 5 6
4 Anschluss für externe Servicegeräte und MEC2
5 Schalter für Notbetrieb Brenner
6 Betriebsschalter
B
3
5
7 747 012 053-05.1RS
4
7 747 012 053-04.1RS
