Einbau der Beschlagsteile am Rahmen

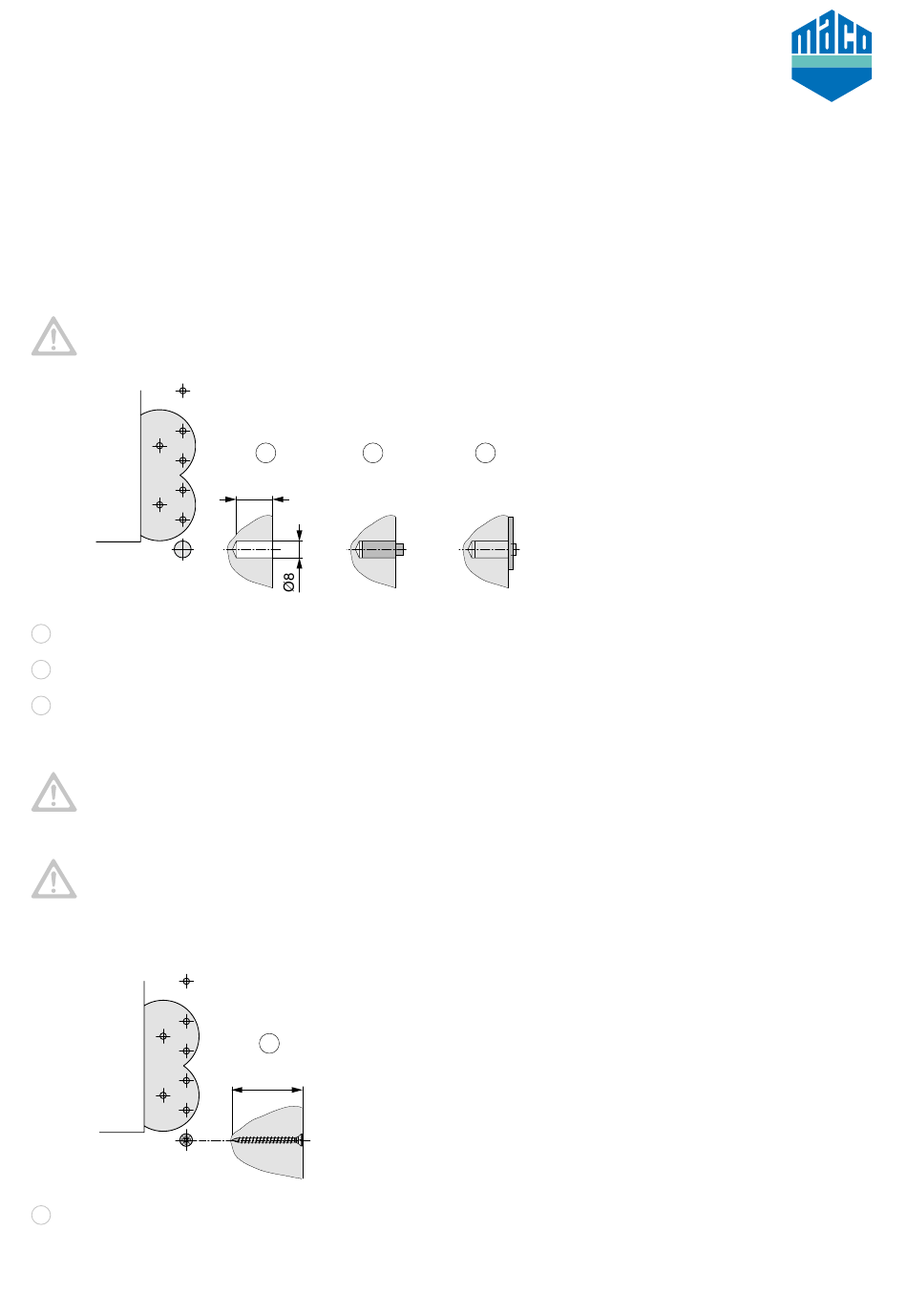

Bohrungen für Schraubbild mit Lehre
Fenster und Fenstertüre
Ab 100 kg Flügelgewicht Stützdübel Art. Nr. 369535 verwenden!
1
Unterste Bohrung mit Bohrer Ø 8 mm bohren. Tiefe der Bohrung 20 mm.
2
Stützdübel bündig einstecken, der obere Absatz muss herausragen.
3
Dieser Absatz muss in die Bohrung des Ecklagers greifen.
Bei Bodenschwellen muss die Schwelle die Last stützen können, ansonsten Ecklager um 16 mm
nach oben positionieren und Stützdübel verwenden!
Alternative für Fenstertüre
Von 100 bis 130 kg Flügelgewicht kann bei Fenstertüren eine Stützschraube gesetzt werden
(bündig eindrehen)!
1
Unterste Bohrung mit Bohrer Ø 8 mm markieren und mit Ø 3 mm vorbohren und senken.
Schraube flächenbündig zur Rahmenoberfläche eindrehen.
1
2
20
1
4x40
3
17
