2 . I N S T A L L A T I O N D E S T H E R M O S T A T S
2.1. eTOUCH mini - Aufbau
Dieses Handbuch beschreibt die wichtigsten Funktionen und techni-
schen Daten des Design-Schaltereinbauthermostats eTOUCH mini. Die
Anweisungen helfen dem Anwender, das Thermostat zu bedienen und
dem Elektriker bei der Installation und Konfiguration des Thermostats.

2.2. Technische Spezifikationen

Display:
1.8" TFT, 128x160 Auflösung, 18 bit
Nennspannung:
230V - 50/60 Hz
Schaltstrom:
16A (Ohmsche Last)
Temperaturbereich: + 5 °C / + 40 °C
Schutzklasse:
IP 21
Farbe Touchpad:
Schwarz oder weiß
Farbe Rahmen:
Hochglanz weiß, graphitschwarz
Fühler:
Eingebauter Raumtemperaturfühler und
externer Fußbodentemperaturfühler NTC
Prüfzeichen:
FI / CE
4
2.3. Installation
Die Installation muss von einer Elektrofachkraft in Übereinstimmung
mit der Verkabelung und den Bauvorschriften durchgeführt werden.
Vor und während des gesamten Einbaus muss das Thermostat von der
Stromversorgung getrennt bzw. isoliert sein.
Beginnen Sie, indem Sie vorsichtig die Frontabdeckung des eTOUCH
mini durch Drücken der Einrastvorrichtungen an der rechten und
linken Seite, sowie in der Mitte abnehmen. Verwenden Sie dazu z.B.
einen kleinen Schlitzschraubendreher. Die Frontabdeckung und der

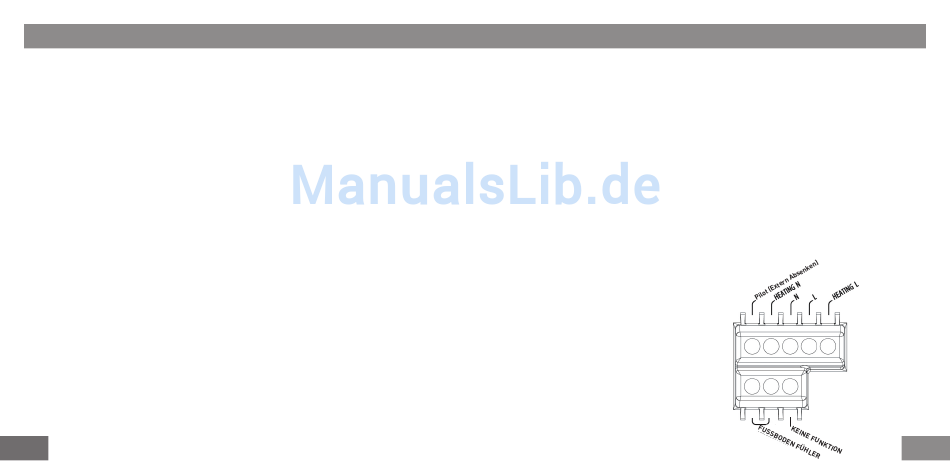

Rahmen können nun entfernt werden. Nun schließen Sie die Kabel an
die Klemmen des Thermostats an:
