rosenberg R G Serie Betriebsanleitung Seite 7

2.1.5 Leitungsabschluss / Ukončení
vedení
LT Um Reflektionen des Signales zu vermeiden, ist es
dringend notwendig einen Abschlusswiderstand an
jedes Ende der Busleitung zwischen den Anschlüssen
RSA und RSB zu hängen. Bei dem Endwiderstand
handelt es sich meist um einen 150Ohm Widerstand
mit ca.0,5W.

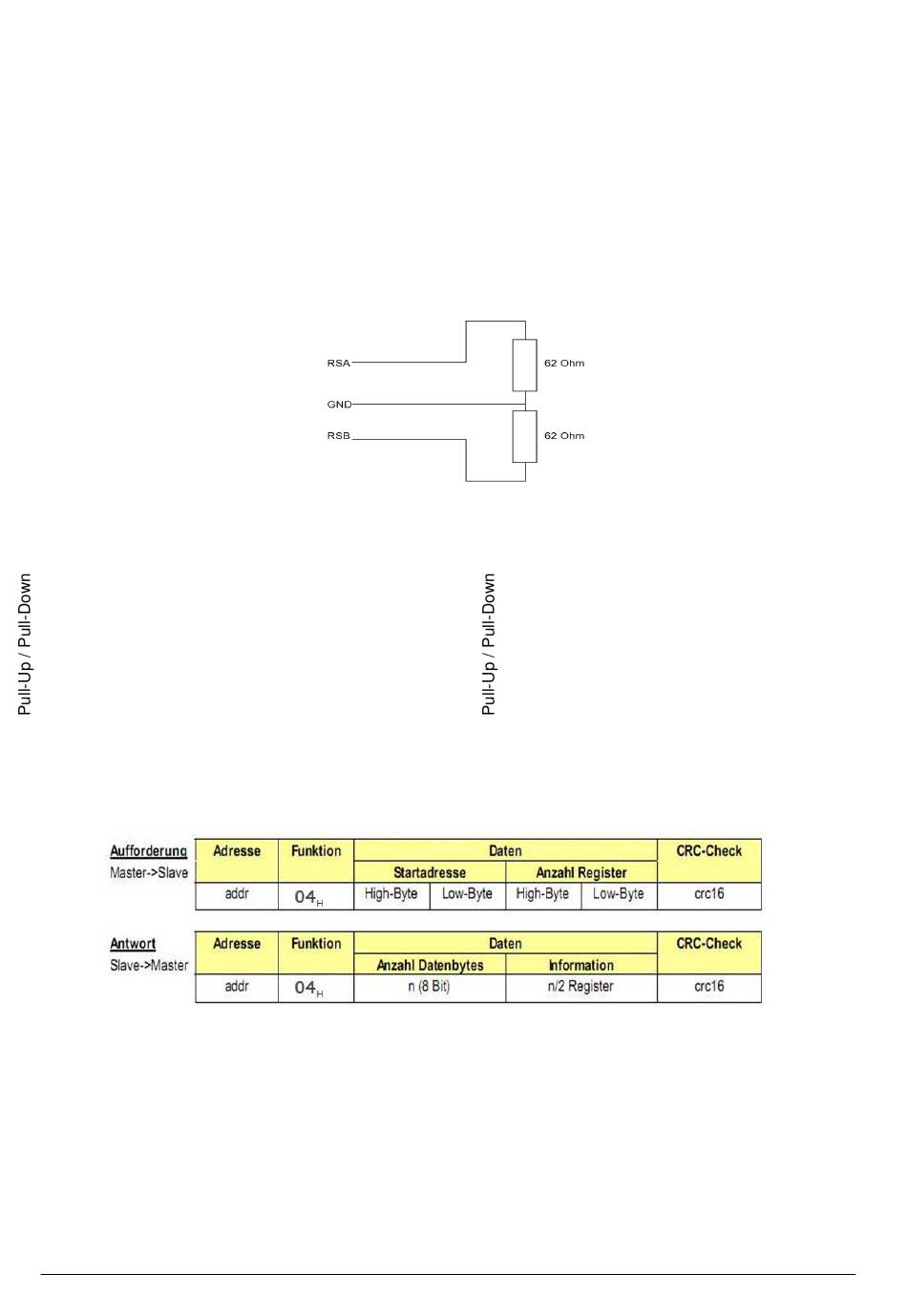

Bei größeren Verbindungsprobleme kann der
Endwiderstand auch wie folgt aufgebaut werden:
2.1.6 Signal Polarisation / Polarizace
signálu
Wenn auf dem Strang keine Kommunikation stattfindet,
werden die Leiter nicht betrieben, somit kann es durch
Störungen vorkommen, dass der Empfänger aus
seinem konstanten Zustand fällt. Um dies zu
verhindern, sollte das Netzwerk über eine Signal
Polarisation entzerrt werden. Dies wird dadurch
erreicht, dass über je einen Pull-Up /Pull-Down
Widerstand das Potential auf 5V bzw. GND gezogen
wird. Der Widerstand sollte zwischen 450 und 650 Ohm
liegen, wobei ein größerer Widerstand auch eine
höhere Anzahl an angeschlossene Geräte erlaubt.
2.2 Protokoll Beschreibung / Popis protokolu
Das Protokoll besteht allgemein aus 4 teilen:
Adresse des anzusprechenden Slaves. (2.2.1)
-
Funktionscode (2.2.2)
-
Daten (2.2.3)
-
CRC-kontrolle (2.2.4)
-
BA601BB0317/A/08
LT Aby se zabránilo odrazu signálu, je naléhavě
nutné umístit na každý konec sběrnicového
vedení mezi přípojky RSA a RSB ukončovací
odpor. U koncového odporu se většinou jedná
o odpor 1500 Ohm s cca 0,5 W.
Při větších problémech se spojením může být
koncový odpor proveden i takto:
Jestliže na sběrnici nedochází ke komunikaci,
vodiče nejsou používány a v důsledku poruch
může dojít k tomu, že přijímač vypadne ze
svého konstantního stavu. Aby se této situaci
zabránilo, měla by být síť odrušena polarizací
signálu. To se provede tak, že vždy jedním
odporem Pull-Up/Pull-Down dosáhne potenciál
5V, resp. GND. Odpor by se měl pohybovat
mezi 450 a 650 Ohm, přičemž vyšší odpor
dovoluje vyšší počet připojených přístrojů.
Protokol obecně zahrnuje 4 části:
Adresa kontaktovaného slave. (2.2.1)
-
Kód funkce (2.2.2)
-
Data (2.2.3)
-
Kontrola CRC (2.2.4)
-
7
