Pepperl+Fuchs GL10-IR/32/40a/98a Kurzanleitung
Pepperl+Fuchs GL10-IR/32/40a/98a Kurzanleitung

Pepperl+Fuchs GL10-IR/32/40a/98a Kurzanleitung

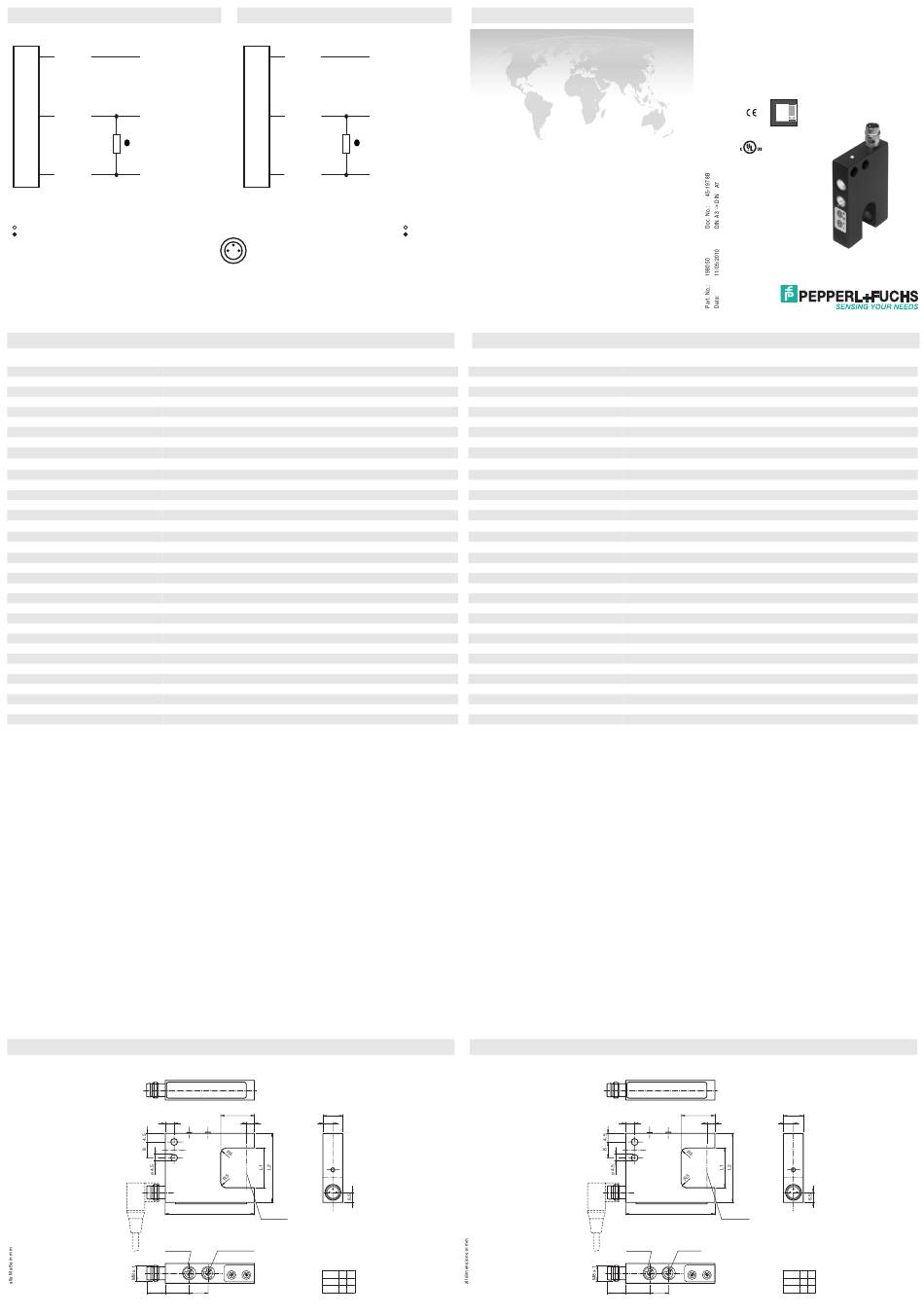

Gabellichtschranke mit gerätestecker m8, 3-polig

Werbung

Elektrischer Anschluss
/98a
+UB
1
Q
4
3
0 V
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Lichtsender
IRED
Lichtart
infrarot, Wechsellicht
Zulassungen
CE, cULus
Prüfungen
EN 60947-5-2
Hindernisgröße
0,3 mm
Gabelweite
10 mm
Fremdlichtgrenze
100000 Lux
Kenndaten funktionale Sicherheit
MTTF
1290 a
d
Gebrauchsdauer (T
)
20 a
M
Diagnosedeckungsgrad (DC)
0 %
Anzeigen/Bedienelemente
Funktionsanzeige
LED rot im Stecker
Bedienelemente
Empfindlichkeitseinsteller, Hell-/Dunkel-Umschalter
Elektrische Daten
Betriebsspannung
U
10 ... 30 V DC, class 2
B
Welligkeit
10 %
≤ 15 mA
Leerlaufstrom
I
0
Ausgang
Schaltungsart
hell-/dunkelschaltend
Signalausgang
1 pnp, kurzschlussfest, offener Kollektor
Schaltspannung
max. 30 V DC
Schaltstrom
max. 100 mA
Reproduzierbarkeit
0,05 mm
Schaltfrequenz
f
2 kHz
≤ 250 µs
Ansprechzeit
Umgebungsbedingungen
Umgebungstemperatur
-20 ... 60 °C (-4 ... 140 °F)
Lagertemperatur
-20 ... 75 °C (-4 ... 167 °F)
Mechanische Daten
Schutzart
IP67
Anschluss
M8-Stecker, 3-polig
Material
Gehäuse
Aluminium eloxiert
Lichtaustritt
Glas
Masse
20 g
Sicherheitshinweise:
Vor der Inbetriebnahme Betriebsanleitung lesen
Anschluss, Montage und Einstellung nur durch Fachpersonal
Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
4.5
Hell-Dunkel-
Umschalter
9
12
Electrical connection
/98a
+UB
1
Q
4
3
0 V
4
1
3
17
10
4
5
46
Lichtstrahl
Empfindlichkeits-
einsteller
H D
+
-
L1 L2
GL10... 10 30
GL20... 20 40
9.5
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
= Light on
= Dark on
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Light source
Light type
Approvals
Tests
Target size
Fork width
Ambient light limit
Functional safety related parameters
MTTF
d
Mission Time (T
)
M
Diagnostic Coverage (DC)
Indicators/operating means
Function display
Controls
Electrical specifications
Operating voltage
U
B
Ripple
No-load supply current
I
0
Output
Switching type
Signal output
Switching voltage
Switching current
Repeat accuracy
Switching frequency
f
Response time
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Protection degree
Connection
Material
Housing
Optical face
Mass
Security Instructions:
Read the operating instructions before attempting commissioning
Installation, connection and adjustments should only be undertaken by specialist personnel
Not a safety component in accordance with the EU Machinery Directive
Dimensions
Gabellichtschranke
mit Gerätestecker M8, 3-polig
Photoelectric slot sensor
with 3-pin, M8 connector
GL10-IR/32/40a/98a
IRED
modulated infrared light
CE, cULus
EN 60947-5-2
0.3 mm
10 mm
100000 Lux
1290 a
20 a
0 %
LED red in connector
Sensitivity adjuster, light/dark switch
10 ... 30 V DC, class 2
10 %
≤ 15 mA
light/dark switching
1 PNP, short-circuit proof, open collector
max. 30 V DC
max. 100 mA
0.05 mm
2 kHz
≤ 250 µs
-20 ... 60 °C (-4 ... 140 °F)
-20 ... 75 °C (-4 ... 167 °F)
IP67
M8 connector, 3-pin
anodized aluminium
glass
20 g
17
4.5
4
5
46
Light beam
Sensitivity
Light-/dark
switch
adjuster
H D
+
-
GL10... 10 30
GL20... 20 40
9
12
9.5
10
L1 L2
