Webasto Thermo Top Evo Einbaudokumentation Seite 9

Peugeot 208
Elektrik

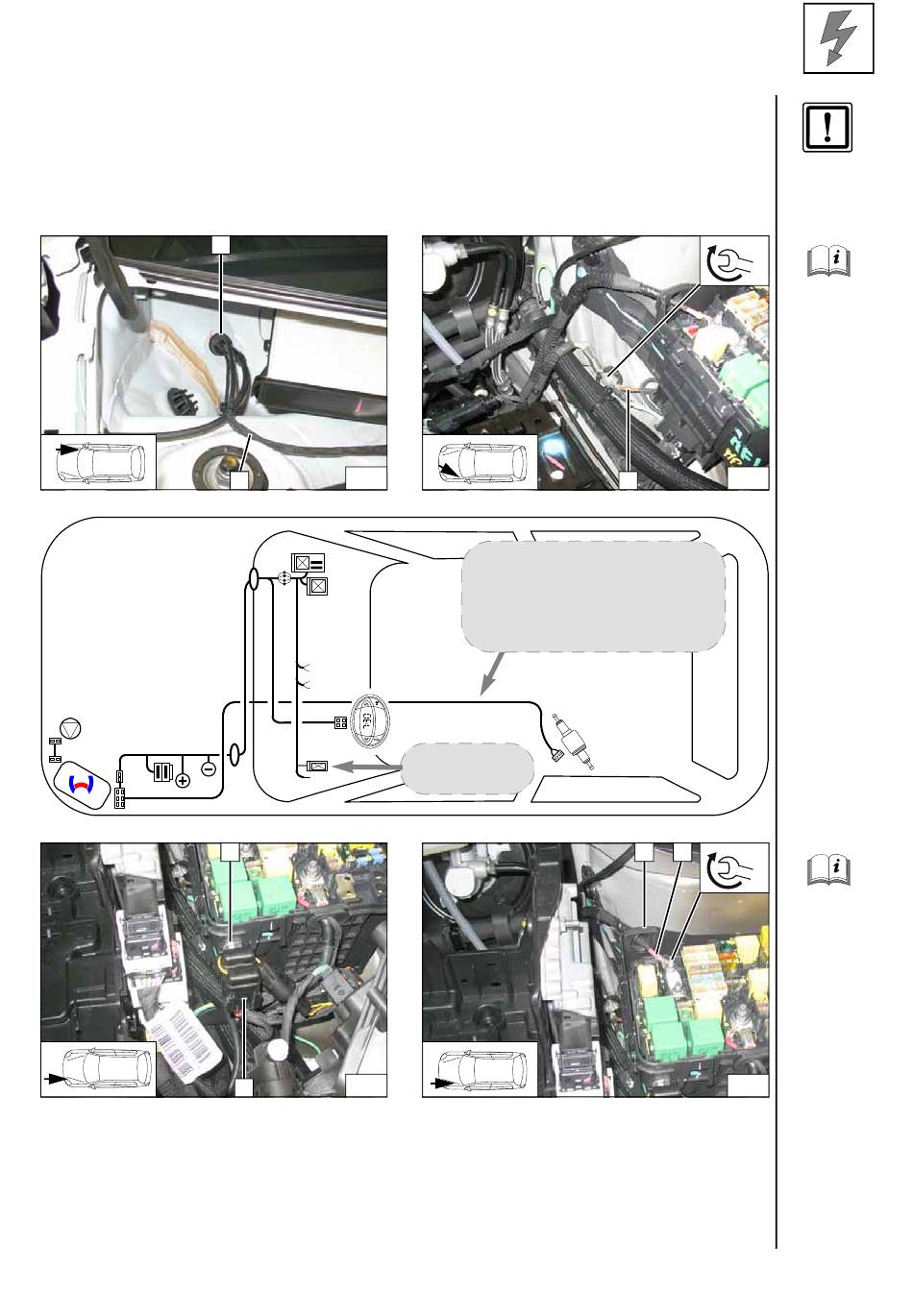

Kabelbaumdurchführung Innenraum
Kabelbaumverlegung siehe nachfolgende Seite!
1 Gummitülle Scheibenwaschanlage
2 Kabelbäume Heizgerät und Bedienelement
Sicherungshalter Motorraum
Bohrung Ø 5,5 an Position 1. Beim Bohren auf
dahinterliegende Bauteile achten!
1 Schraube M5x16, Scheibe [2x], Halteplatte
Sicherungshalter, Mutter
2 Sicherungen F1-2
Ident.-Nr.: 1318532H
1
8
2
1
10
2
Stand: 24.04.2015
Masseleitung
1 Masseleitung an fzg.eigenen Massestütz-
punkt
Kabelbaum Dosierpumpe erst
später zusammen mit Brenn-
stoffleitung entlang der
fzg.eigenen Kraftstoffleitungen
am Unterboden verlegen
Nur bei
Klimaautomatik
Plusleitung
1 Gummitülle
2 Plusleitung an fzg.eigenen Plusverteiler
!
Nm
9
1
Schema
Kabel-
baum-
verlegung
!
Nm
1 2
11
© Webasto Thermo & Comfort SE 9
