Webasto Thermo Top Evo Einbaudokumentation Seite 14

Peugeot 208

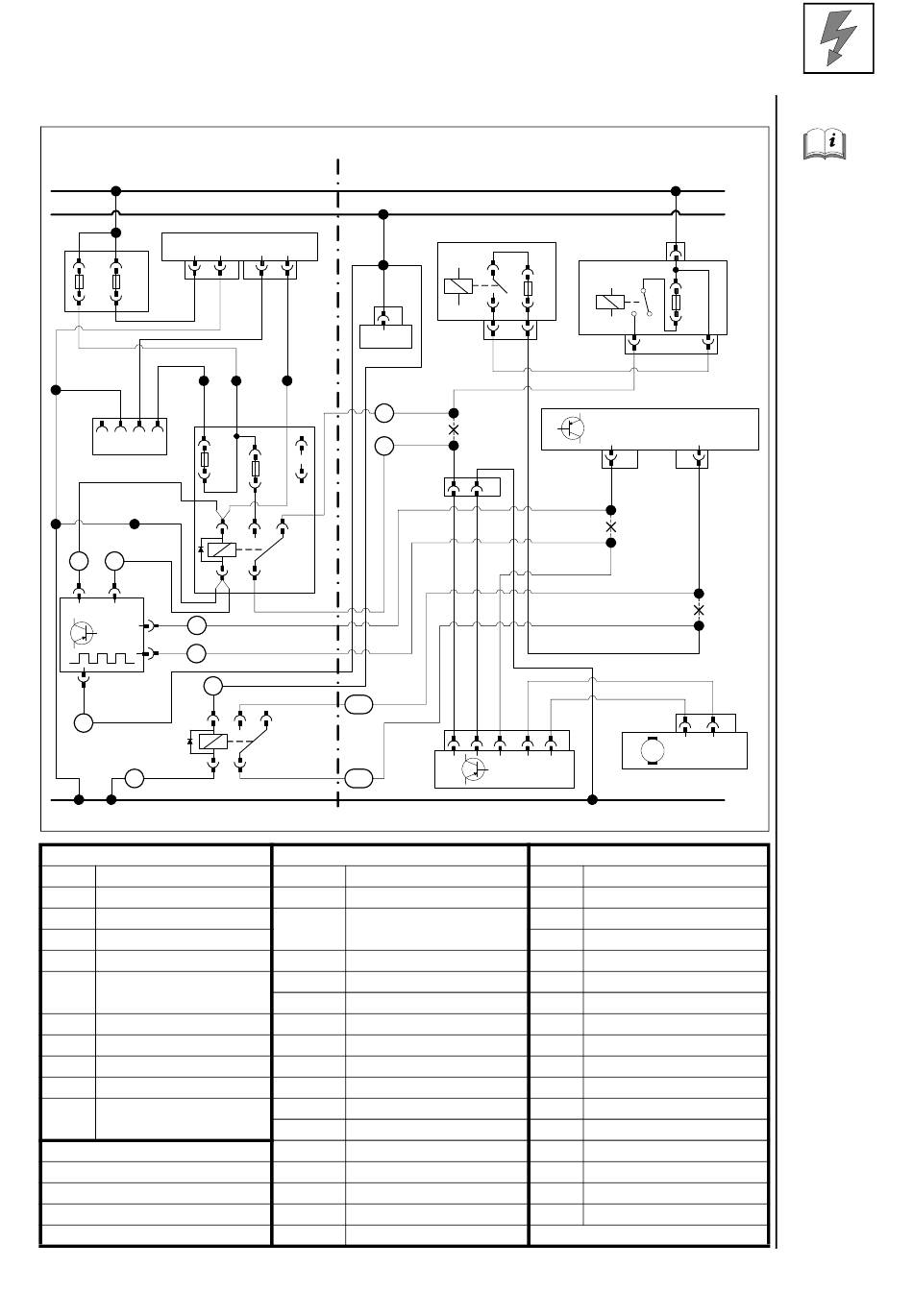

Gebläseansteuerung Klimaautomatik
Webasto
X2 1
F2 F1
rt/sw
0,5²
br
rt/sw
0,5²
0,5²
X10
F3
gn/ws
0,75²
br br
0,5² 0,5²
br
1 2
0,75²
SH GND
PWM IN
3
GW
OUT
5
KL15
8
rt
4
0,75²
br
9
0,75²
Bauteile Webasto
HG Heizgerät TT-Evo
X1 6-poliger Stecker HG
X2 2-poliger Stecker HG
F1 Sicherung 20A
F2 Sicherung 30A
X10 4-poliger Stecker
Bedienelement
F3 Sicherung 1A
F4 Sicherung 25A
K1 Gebläserelais
K2 Zusatzrelais
PWM- Pulsweitenmodulator
GW
Einstellwerte PWM-GW:
Duty-Cycle: 70%
Frequenz: 400Hz
Spannung: nicht erforderlich
Funktion: Low-side
Ident.-Nr.: 1318532H
vi/gr
HG
0,75²
2 2 5 X1
vi/gr
0,75²
ge
0,5²
OBD
gn/ws
rt
0,75²
4²
rt gn/ws
4² 0,75²
6
7
F4
86 87 87a
K1
85 30
rt
0,75²
sw
0,75²
rt
0,75²
10
86 87 87a
K2
85 30
11
Bauteile Fahrzeug
BSI Zentralelektrik
Fa Sicherung
BFRM Sicherungs- und Relais-
träger Motorraum
F1 Sicherung
R5 Relais
54V NR 54-poliger Stecker
OBD Steckdose
8025 Klimabedienteil
40V BE 40-poliger Stecker
6V NR 6-poliger Stecker
IC26 2-poliger Stecker
8050 Gebläsemotor
8045 Gebläseregler
Stand: 24.04.2015
Peugeot
BSI
Fa
1
54V NR
gr
4²
rt
4²
sw
4²
gr
40V BE
4²
IC26
1 2
3 6 5 2 1
8045
Farben und Symbole
rt
sw
ge
gn
br
ws
gr
vi
X
Kabelfarben können variieren!
30
15
BFRM
F1
R5
53
8025
13 3
6V NR
bl
0,75²
ge
bl
0,75²
0,75²
gn
0,75²
gn
0,75²
ge
0,75²
1 2
M
8050
31
rot
schwarz
gelb
grün
braun
weiß
grau
violett
Trennstelle
