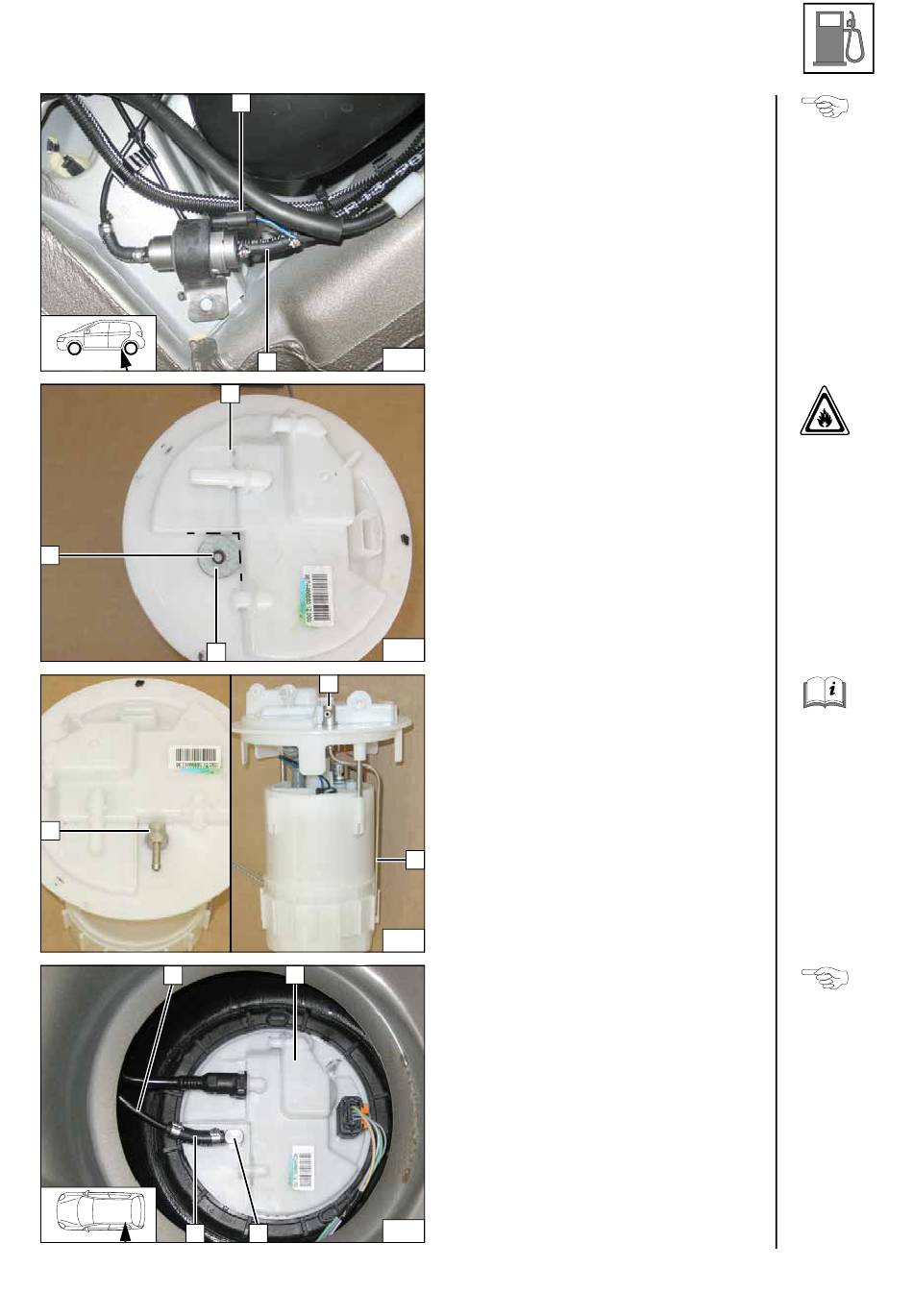

Lage der Bauteile kontrollieren, wenn nötig
korrigieren. Auf Freigängigkeit achten!
1 Kabelbaum Dosierpumpe, Stecker
montiert
2 Schlauchstück, Schelle Ø 10 [2x],
Brennstoffleitung Heizgerät
Benzin
Tankarmatur 1 gemäß Herstellerangaben
ausbauen. Karosseriescheibe Ø d
an den Stegen anlegen!
3 Lochbild übertragen, Bohrung Ø 6
Tankentnehmer 1 gemäß Schablone biegen
und ablängen!
1
Tankarmatur 2 gemäß Herstellerangaben
einbauen!
1 Brennstoffleitung
3 Tankentnehmer
4 Schlauchstück, Schelle Ø 10 [2x]
Anschluss
Dosier-
pumpe
= 21,6 2
a
Brennstoff-
entnahme
Tank-
entnehmer
montieren
Brennstoff-
leitung
an-
schließen
