Webasto Thermo Top Evo Einbaudokumentation Seite 38

Peugeot 208
B 1
1
Ident.-Nr.: 1318532H
X
102
1
2
B
103
B 1
104
2
2 2
105
A
Stand: 24.04.2015
Diesel

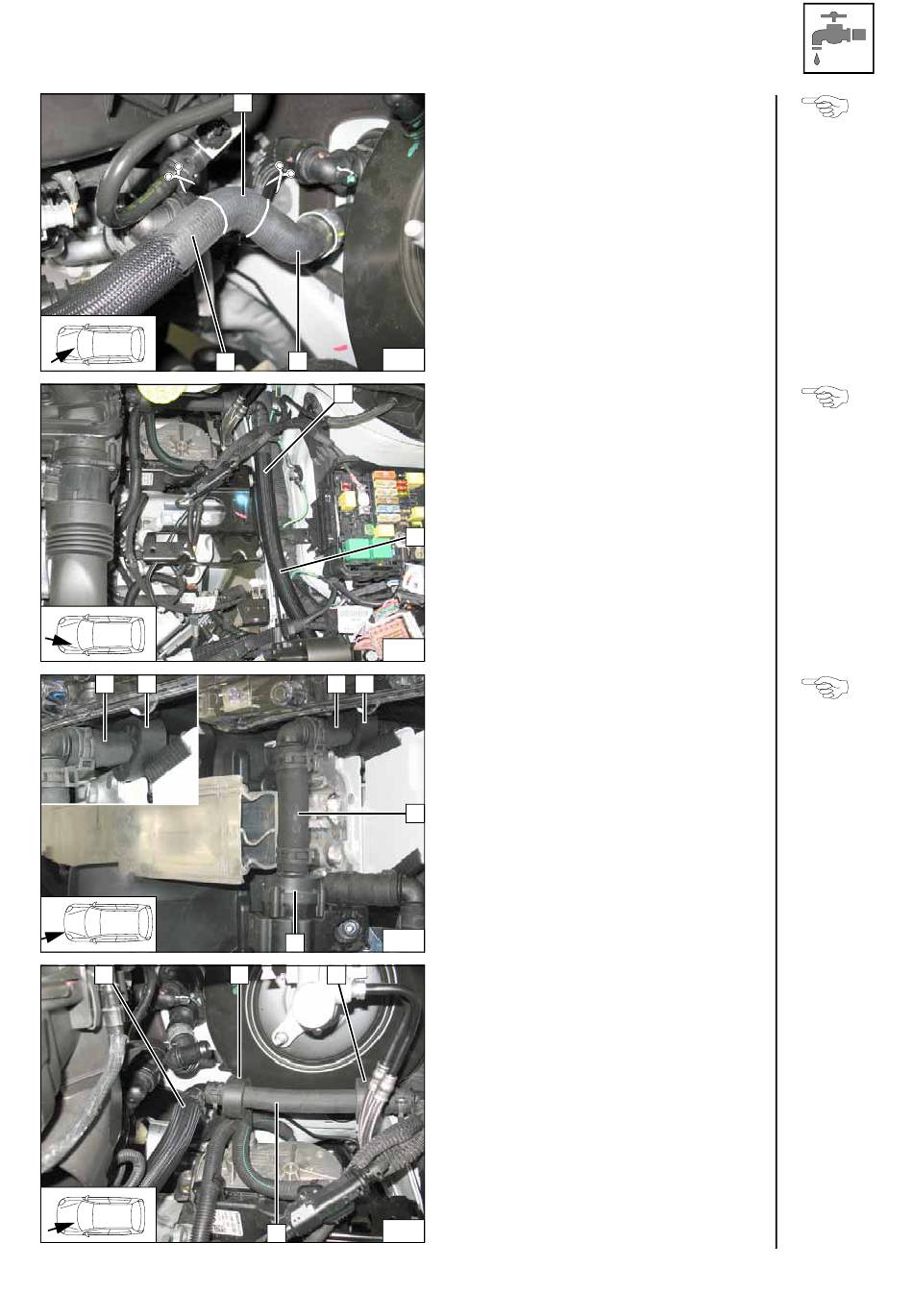

Flechtschutzschlauch im Bereich der
Trennstellen entfernen. Schlauch Motor-
ausgang / Wärmetauschereingang an den
Markierungen trennen.
Abschnitt X (90° Bogen) entsorgen!
1 Schlauchstück Wärmetauschereingang
2 Schlauchstück Motorausgang
Schlauch B unter dem Scheinwerfer zum
Heizgerät verlegen!
B
Profilgummi sw 1 auf Schlauch B auf-
schieben und ausrichten!
2 Umwälzpumpe
C
1 Schlauch Motorausgang
2 Profilgummi sw [2x] aufschieben
Trennstelle
Verlegung
Schlauch B
Anschluss
Umwälz-
pumpe
Anschluss
Motor-
ausgang
© Webasto Thermo & Comfort SE 38
