Webasto Thermo Top Evo Einbaudokumentation Seite 11

Peugeot 208
1 2
1
Ident.-Nr.: 1318532H
1
4 3
1
1
Stand: 24.04.2015

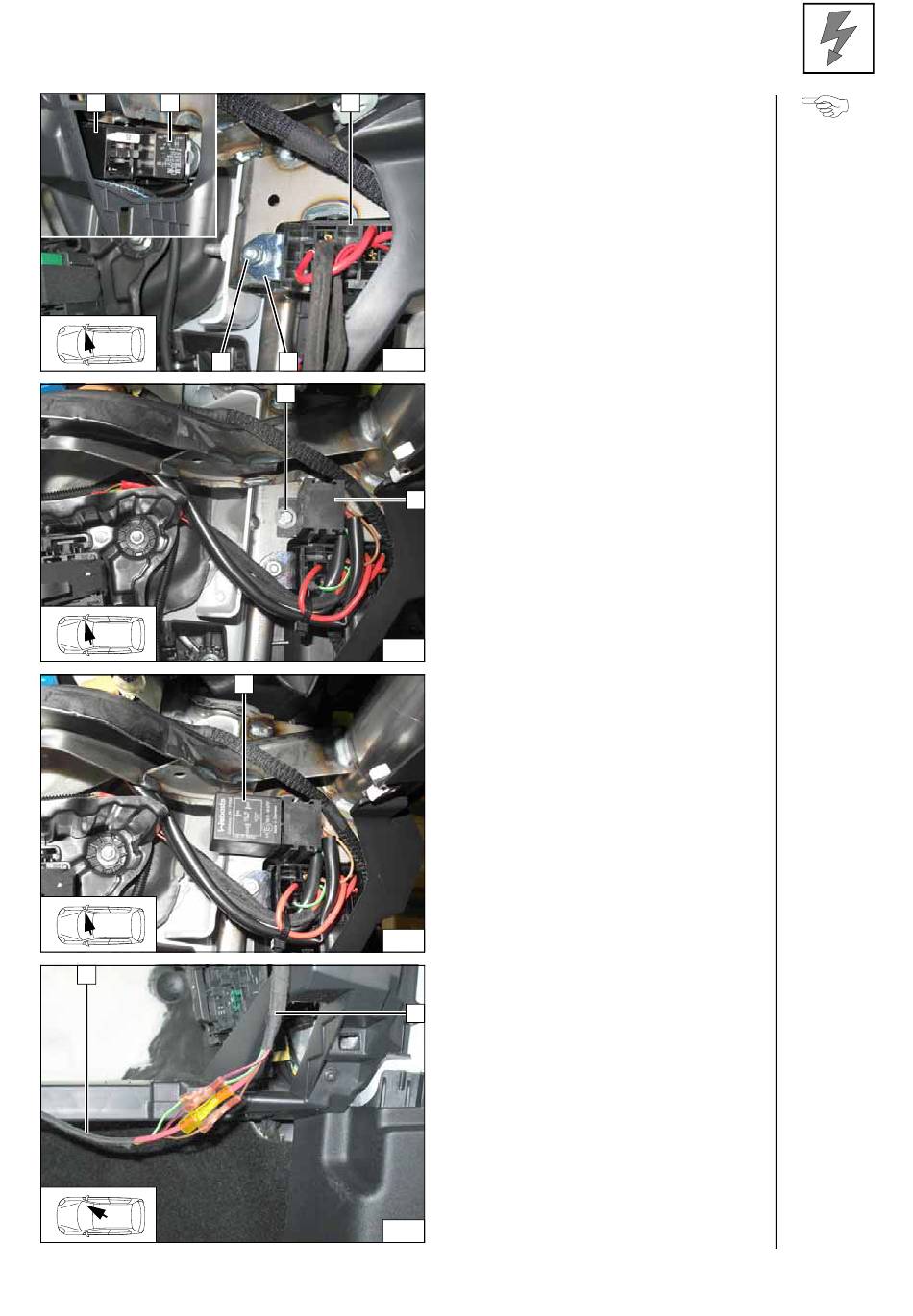

Relaissicherungshalter Innen-
raum montieren
Relaissicherungshalter Innenraum 1 an-
halten und Lochbild an Position 4 übertragen.
Beim Bohren auf dahinterliegende Bauteile
achten!
2 K1-Relais aufgesteckt
3 Winkel
4 Bohrung Ø 7; Schraube M6x12,
Bundmutter
15
1 Schraube M5x16, Karosseriescheibe
[2x], Bundmutter, vorhandene Bohrung
2 Sockel PWM-GW
2
16
1 PWM-GW
17
1 Kabelbaum Heizgerät
2 Kabelbaum Relaissicherungshalter
Innenraum
2
18
Relais-
sicherungs-
halter
Innenraum
montieren
Sockel
PWM-GW
montieren
PWM-GW
aufstecken
Kabelbäume
farbgleich
verbinden
© Webasto Thermo & Comfort SE 11
