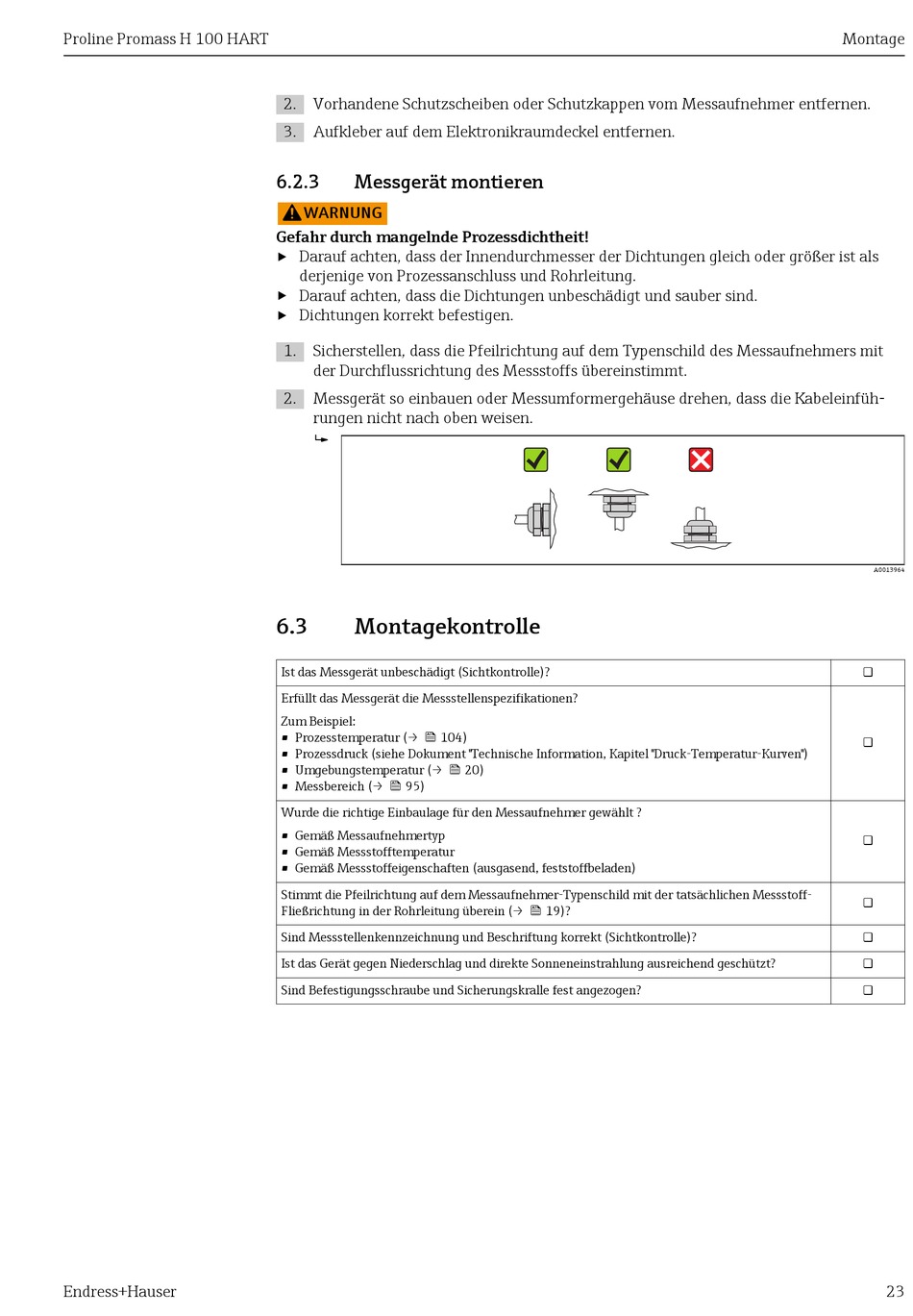

Endress+Hauser Proline Promass H 100 Betriebsanleitung Seite 23

Proline Promass H 100 HART
Endress+Hauser
2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3. Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3 Messgerät montieren
WARNUNG
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als
derjenige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit
der Durchflussrichtung des Messstoffs übereinstimmt.
2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh-
rungen nicht nach oben weisen.

6.3 Montagekontrolle
Ist das Messgerät unbeschädigt (Sichtkontrolle)?
Erfüllt das Messgerät die Messstellenspezifikationen?
Zum Beispiel:
• Prozesstemperatur (→  104)
• Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven")
• Umgebungstemperatur (→  20)
• Messbereich (→  95)
Wurde die richtige Einbaulage für den Messaufnehmer gewählt ?
• Gemäß Messaufnehmertyp
• Gemäß Messstofftemperatur
• Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen)
Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsächlichen Messstoff-
Fließrichtung in der Rohrleitung überein (→  19)?
Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)?
Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?
Sind Befestigungsschraube und Sicherungskralle fest angezogen?
Montage
A0013964







