Pathfinder IMC

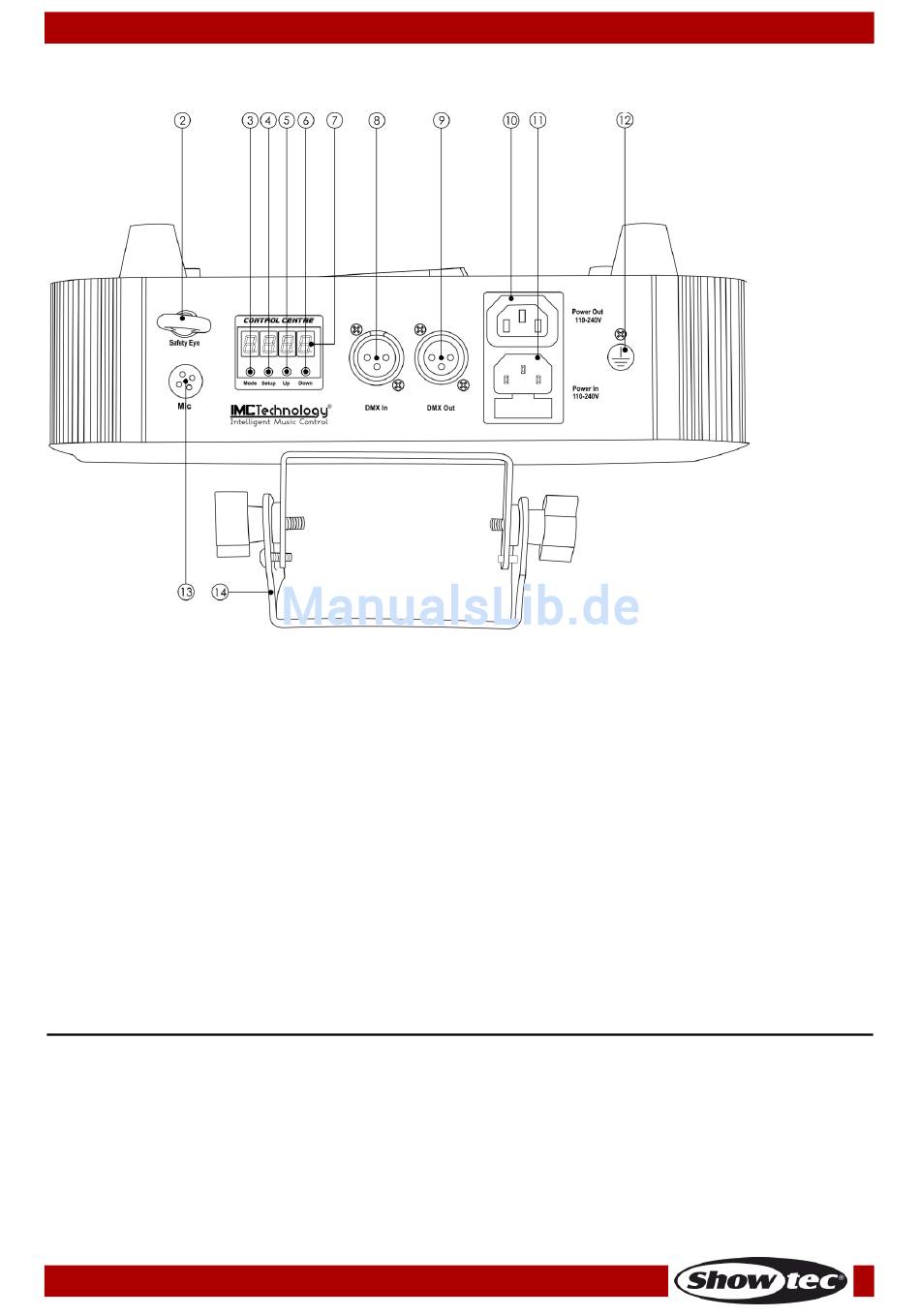

Rückseite
Abb. 02
02) Sicherheitsring
03) Mode-Taste
04) Setup-Taste
05) Up-Taste
06) Down-Taste
07) LCD-Display
08) DMX-Eingang (IN)
09) DMX-Ausgang (OUT)
10) IEC-Ausgang (OUT)
11) IEC-Stromeingang (IN) für den Anschluss eines anderen Geräts und Sicherung T1AL/250V
12) Erde
13) Mikrofon
14) Halterung mit Einstellschraube
HINWEIS: Um dieses Gerät richtig bedienen zu können, sind DMX-Kenntnisse erforderlich.
Installation
Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und
Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an.
Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und
angeschlossen sind.
Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten.
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.
Bestellnummer: 43147
8
