Pathfinder IMC

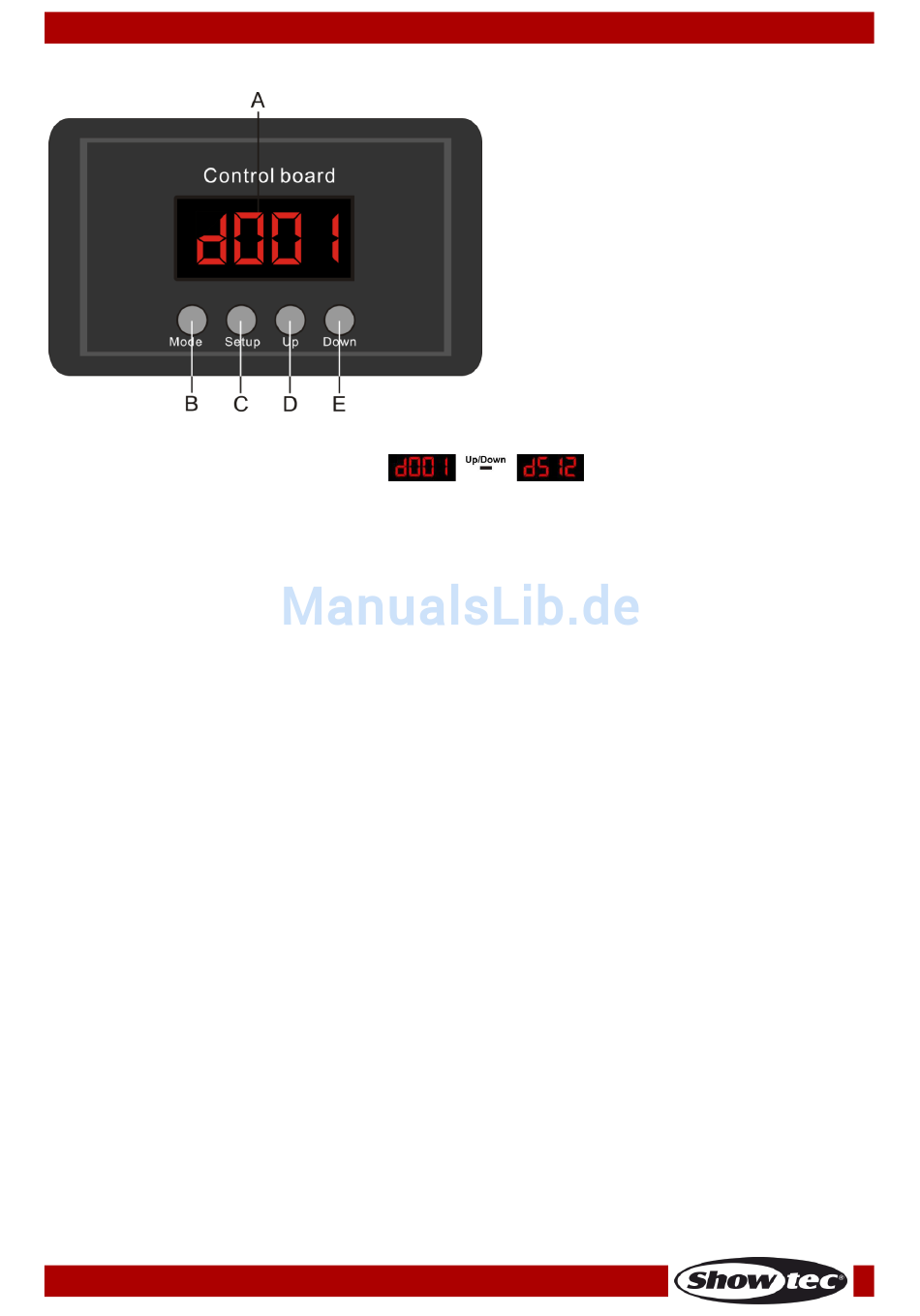

Bedienfeld
DMX-Steuermodus
Den Geräten werden individuelle Adressen
zugewiesen, die mit einem Controller verbunden ist. Wenn ein DMX-Signal empfangen wird, blinkt ein d
auf dem Display.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den
der Pathfinder IMC vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 4 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Pathfinder verwenden.
Daher sollte die DMX-Adresse des ersten Pathfinders IMC 1 (d001) sein; die DMX-Adresse des zweiten
Geräts sollte 1+4=5 (d005) sein; die DMX-Adresse des dritten Geräts sollte 5+4=9 (d009) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt
angesteuert werden kann.
Wenn zwei oder mehreren Pathfindern ähnliche Adressen zugewiesen werden, reagieren sie
entsprechend ähnlich.
Steuerung:
Nachdem Sie allen Pathfindern IMC eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem
Lichtpult ansteuern.
Hinweis: Beim Einschalten erkennt der Pathfinder IMC automatisch, ob er DMX 512-Daten empfängt. Das
„d" auf dem Display blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Es könnte eines der folgenden Probleme vorliegen:
Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Pathfinders IMC
angeschlossen.
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker funktionieren
nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Bestellnummer: 43147
A)
LCD-Display
B)
Mode-Taste
C)
Setup-Taste
D)
Up-Taste
E)
Down-Taste
Abb. 05
an einer Datenübertragungsleitung
12
