AGP DM20 Sicherheitshinweise Seite 91

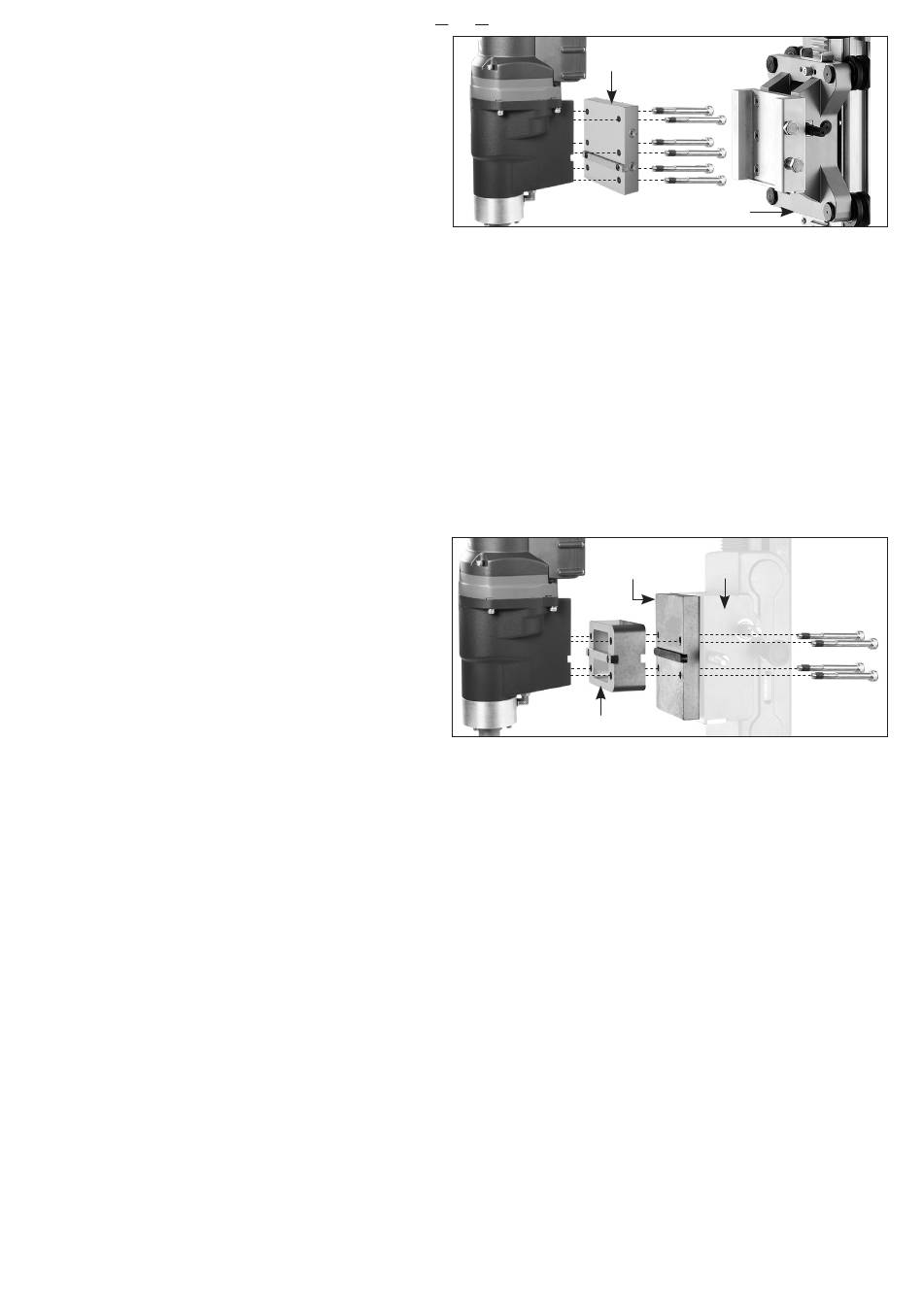

Gebruik de montageplaat die geschikt is voor het
boorstatief dat u gebruikt om uw boormotor op
uw statief te monteren. (Als er niet voldoende
ruimte is tussen de elektronicabox van de motor
en het boorstatief, gebruikt u de optionele 40
mm verlengstukken en plaatst u deze tussen de
montageplaat van uw statief en de motor). Draai de
vier bouten gelijkmatig vast met 12Nm.
Om op de standaard te monteren, draait u de borgbout van de houder los en plaatst u de
montageafstandshouder haaks in de houder. Draai vervolgens de borgbout van de houder stevig vast met
17Nm.
De boorstandaard kan op een van de volgende drie manieren aan het werkstuk worden verankerd: met een
mechanisch anker, met een vacuümvoet, of met een vijzel. (Volg de instructies die bij de boorstandaard
worden geleverd).
OM DE BOORSTANDAARD TE INSTALLEREN
Meet de afstand van het midden van
1.
de beoogde snede tot de plaats van de
montagesleuf in de sokkel. Volg de instructies
van de fabrikant van het betonanker
voor de installatie. Boor met een geschikt
gereedschap, zoals een boorhamer, een gat
van de juiste afmeting waarin het anker past.
Sla het anker er vervolgens in tot onder het
gat.
Breng de basis in positie en draai de ankerbout, sluitring en moer vast, waarbij u de bout voorlopig met
2.
de vingers vast laat zitten.
Gebruik een waterpas om de vier waterpasbouten waterpas te stellen en draai vervolgens de middelste
3.
verankeringsbout helemaal vast. De hele standaard moet stevig worden bevestigd.
WAARSCHUWING: Probeer nooit te boren tenzij de standaard stevig is bevestigd.
5) HET GEREEDSCHAP IN- EN UITSCHAKELEN
Wanneer de motor voor het eerst wordt aangesloten, verschijnt op het informatiescherm kort "000", gevolgd
door de versiecode van de elektronische kaart. Kort daarna wordt de laatst geselecteerde kernbitdiameter
weergegeven. De LED-belastingsindicator knippert continu groen om aan te geven dat de motor onder
spanning staat en klaar is om te draaien.
Om de motor te starten, drukt u op de ON/OFF knop.
Om de motor te stoppen, drukt u nogmaals op de ON/OFF knop.
NL
Montageplaat
Motor
AGP Boorstandaard
*Outside Sourced
Montageplaat & Boorstandaard
Motor
40mm verlengstuk spacer
