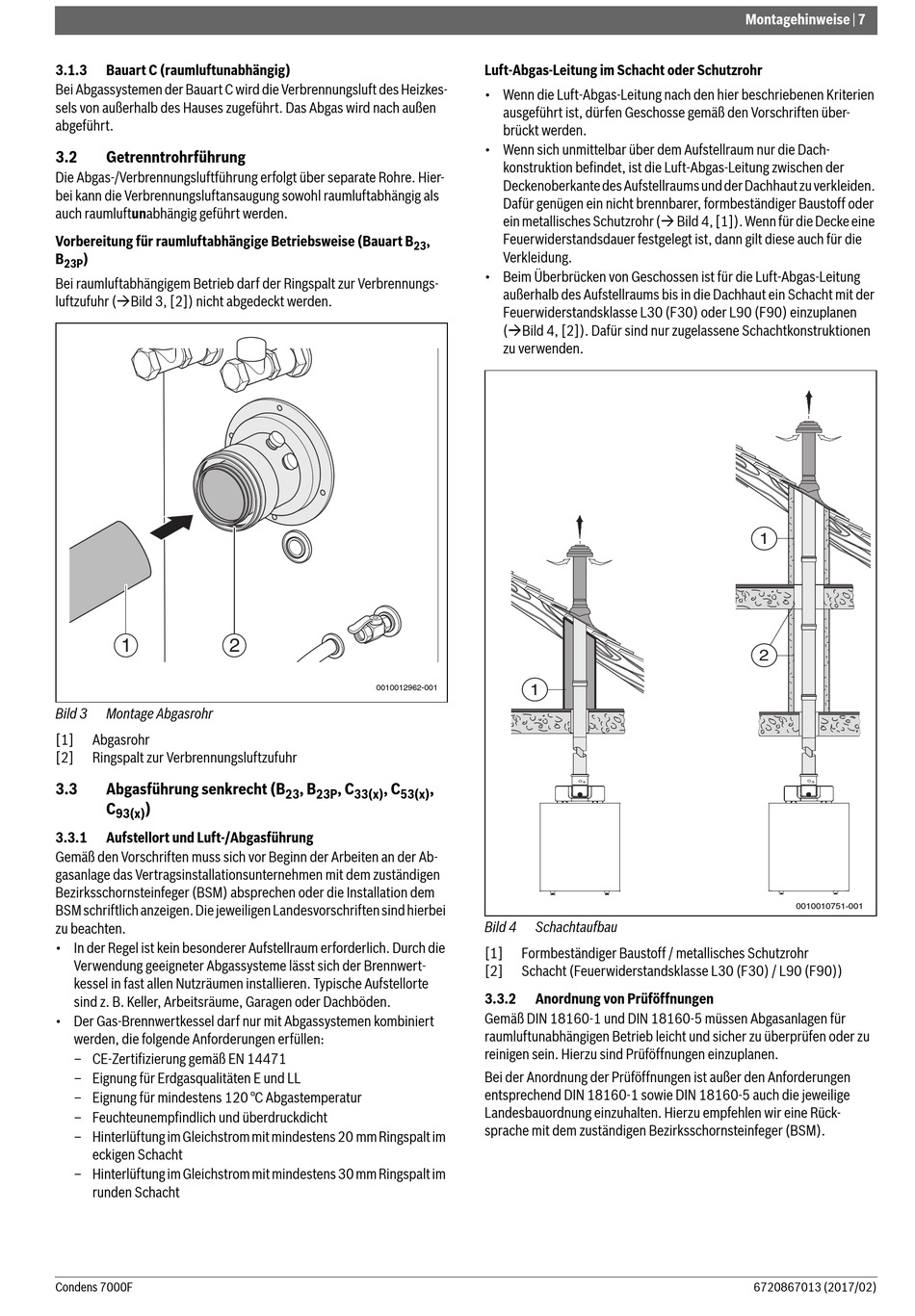

3.1.3 Bauart C (raumluftunabhängig)
Bei Abgassystemen der Bauart C wird die Verbrennungsluft des Heizkes-
sels von außerhalb des Hauses zugeführt. Das Abgas wird nach außen
abgeführt.
3.2 Getrenntrohrführung
Die Abgas-/Verbrennungsluftführung erfolgt über separate Rohre. Hier-
bei kann die Verbrennungsluftansaugung sowohl raumluftabhängig als
auch raumluftunabhängig geführt werden.
Vorbereitung für raumluftabhängige Betriebsweise (Bauart B
B )
23P
Bei raumluftabhängigem Betrieb darf der Ringspalt zur Verbrennungs-
luftzufuhr (Bild 3, [2]) nicht abgedeckt werden.
1
Bild 3 Montage Abgasrohr
[1] Abgasrohr
[2] Ringspalt zur Verbrennungsluftzufuhr
3.3 Abgasführung senkrecht (B
C )
93(x)
3.3.1 Aufstellort und Luft-/Abgasführung
Gemäß den Vorschriften muss sich vor Beginn der Arbeiten an der Ab-
gasanlage das Vertragsinstallationsunternehmen mit dem zuständigen
Bezirksschornsteinfeger (BSM) absprechen oder die Installation dem
BSM schriftlich anzeigen. Die jeweiligen Landesvorschriften sind hierbei
zu beachten.
• In der Regel ist kein besonderer Aufstellraum erforderlich. Durch die
Verwendung geeigneter Abgassysteme lässt sich der Brennwert-
kessel in fast allen Nutzräumen installieren. Typische Aufstellorte
sind z. B. Keller, Arbeitsräume, Garagen oder Dachböden.
• Der Gas-Brennwertkessel darf nur mit Abgassystemen kombiniert
werden, die folgende Anforderungen erfüllen:
– CE-Zertifizierung gemäß EN 14471
– Eignung für Erdgasqualitäten E und LL
– Eignung für mindestens 120 °C Abgastemperatur
– Feuchteunempfindlich und überdruckdicht
– Hinterlüftung im Gleichstrom mit mindestens 20 mm Ringspalt im
eckigen Schacht
– Hinterlüftung im Gleichstrom mit mindestens 30 mm Ringspalt im
runden Schacht
Condens 7000F
2
0010012962-001
, B , C , C
23 23P 33(x) 53(x)
Luft-Abgas-Leitung im Schacht oder Schutzrohr
• Wenn die Luft-Abgas-Leitung nach den hier beschriebenen Kriterien
ausgeführt ist, dürfen Geschosse gemäß den Vorschriften über-
brückt werden.
• Wenn sich unmittelbar über dem Aufstellraum nur die Dach-
konstruktion befindet, ist die Luft-Abgas-Leitung zwischen der
Deckenoberkante des Aufstellraums und der Dachhaut zu verkleiden.
Dafür genügen ein nicht brennbarer, formbeständiger Baustoff oder
ein metallisches Schutzrohr ( Bild 4, [1]). Wenn für die Decke eine
Feuerwiderstandsdauer festgelegt ist, dann gilt diese auch für die
,
23
Verkleidung.
• Beim Überbrücken von Geschossen ist für die Luft-Abgas-Leitung
außerhalb des Aufstellraums bis in die Dachhaut ein Schacht mit der
Feuerwiderstandsklasse L30 (F30) oder L90 (F90) einzuplanen
(Bild 4, [2]). Dafür sind nur zugelassene Schachtkonstruktionen
zu verwenden.
1
,
Bild 4 Schachtaufbau
[1] Formbeständiger Baustoff / metallisches Schutzrohr
[2] Schacht (Feuerwiderstandsklasse L30 (F30) / L90 (F90))
3.3.2 Anordnung von Prüföffnungen
Gemäß DIN 18160-1 und DIN 18160-5 müssen Abgasanlagen für
raumluftunabhängigen Betrieb leicht und sicher zu überprüfen oder zu
reinigen sein. Hierzu sind Prüföffnungen einzuplanen.
Bei der Anordnung der Prüföffnungen ist außer den Anforderungen
entsprechend DIN 18160-1 sowie DIN 18160-5 auch die jeweilige
Landesbauordnung einzuhalten. Hierzu empfehlen wir eine Rück-
sprache mit dem zuständigen Bezirksschornsteinfeger (BSM).
Montagehinweise | 7
1
2
0010010751-001
6720867013 (2017/02)
