4.13 Festlegen der Druckvorgaben

4.13.1 Festlegen von Zeichenhöhe, Zeichenbreite und Ausrichtung
(1) Funktion
● Legt die Zeichenhöhe, die Zeichenbreite und die Zeichenausrichtung sowie den Druckstart fest.
Bildschirm
wechseln
◯
1 Zeichenhöhe
● Die Zeichenhöhe kann festgelegt werden.
◯
2 Partikelverbrauchsverhältnis
● Legt das beim Drucken verwendete Partikelverhältnis fest. Beispiel: Partikelverbrauch 1/3 druckt in
einem Verhältnis von 1 zu 3 Tintentropfen. Die 2 Tintentropfen werden aus der Ablaufrinne wieder-
aufgenommen.
Einstellungsbereich des Partikelverbrauchsverhältnisses
Modelltyp
RX-B 1/3 bis 1/16
RX-S 1/2 bis 1/16
● Bei einem Partikelverbrauch von 1/1 ist Schnelldruck möglich. Bei einem Partikelverbrauch von
1/16 wird mit geringer Geschwindigkeit gedruckt und eine höhere Druckqualität erzielt.
◯
3 Zeichenbreite
● Die Zeichenbreite kann festgelegt werden.
● Der Einstellungsbereich der Zeichenbreite reicht von 0 bis 3999.
● Wenn die Geschwindigkeitsgeberfunktion zur Verfügung steht (bei angeschlossenem Drehgeber),
legen Sie die Zeichenbreite wie unten beschrieben fest.
Partikelverbrauchsverhältnis
1/1
1/2
1/3 bis 1/16
● Informationen zum Anschließen und Einrichten des Drehgebers finden Sie im Handbuch unter
„4.3.2-1 Rotary encoder specifications, wiring and switch

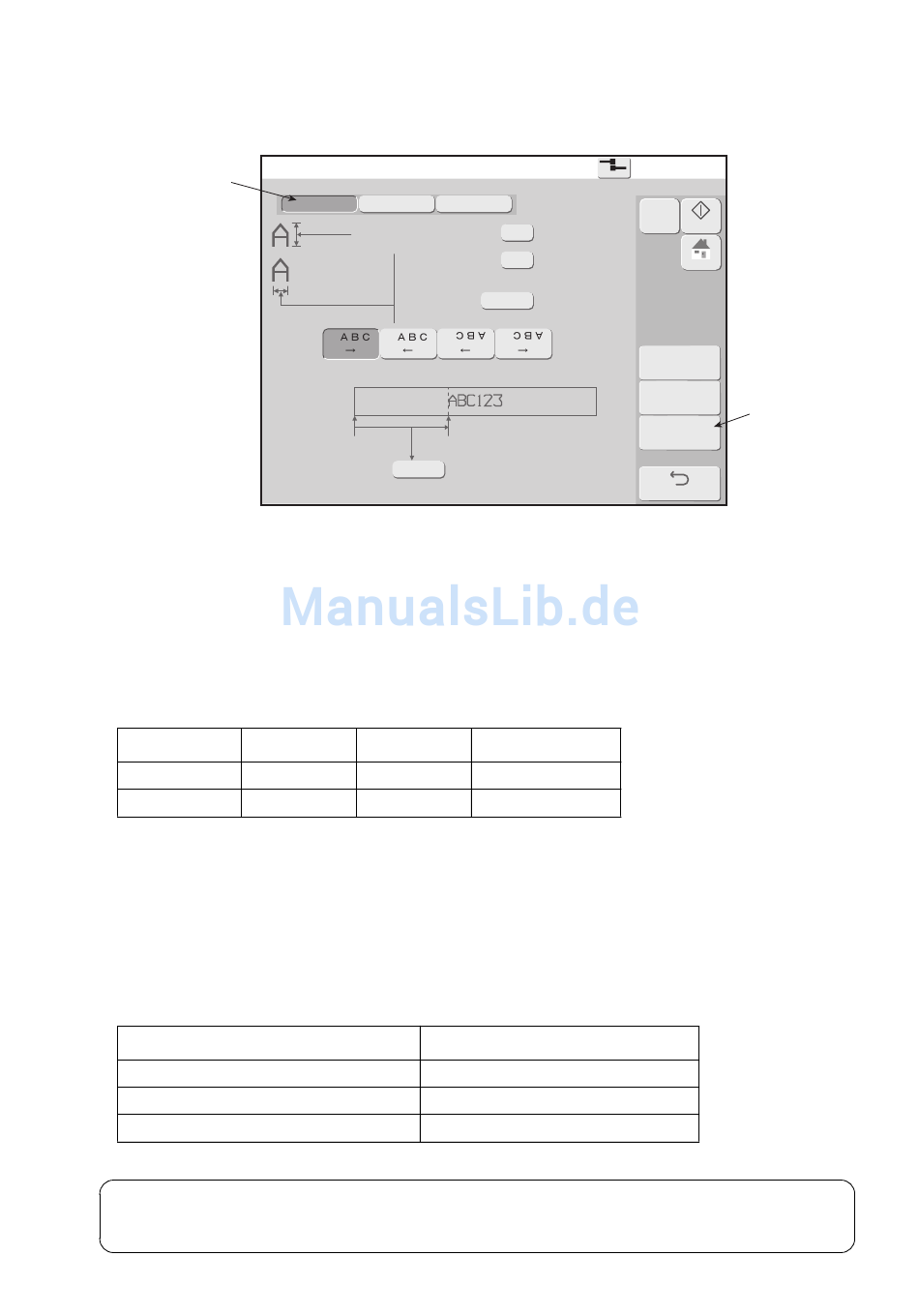

Druckvorgaben
Name Druckauftrag[
1.Bildschirm 2.Bildschirm
Zeichenhöhe
Partikelverbrauch
Horizontal
size
Zeichenbreite
0: 1:
Geschwindi
gkeitsgeber
Druckmethode 1 ( 1 : Standard 2 : hohe Qualität)
Schreibstart-
position
Sensor Schreibstart
Schreibstartposition 0 0 0 0
( 0 ~9 9 99) SC
1 Zeile 2 Zeilen
1/4 bis 1/16
1/2 bis 1/16
[ Stillstand ]
Off
]
3.Bildschirm
8 5 (0~99)
0 3 (1/1n~1/16)
0 0 0 0 (0~3999)
2: 3:
Pfeil:
Druckrichtung
Hinweise
-
Option: Bis zu 1/1
Zeichenbreite
002
001
000
setting".
2015.07.07 12:45
M
Druck
Stop
Status
HOME
Zeicheneingabe
Druckformat
Ändert die
Druckvorgaben Einheiten der
Schreibstartposition
Zurück
Festlegen der Druckvorgaben ● 4-60
