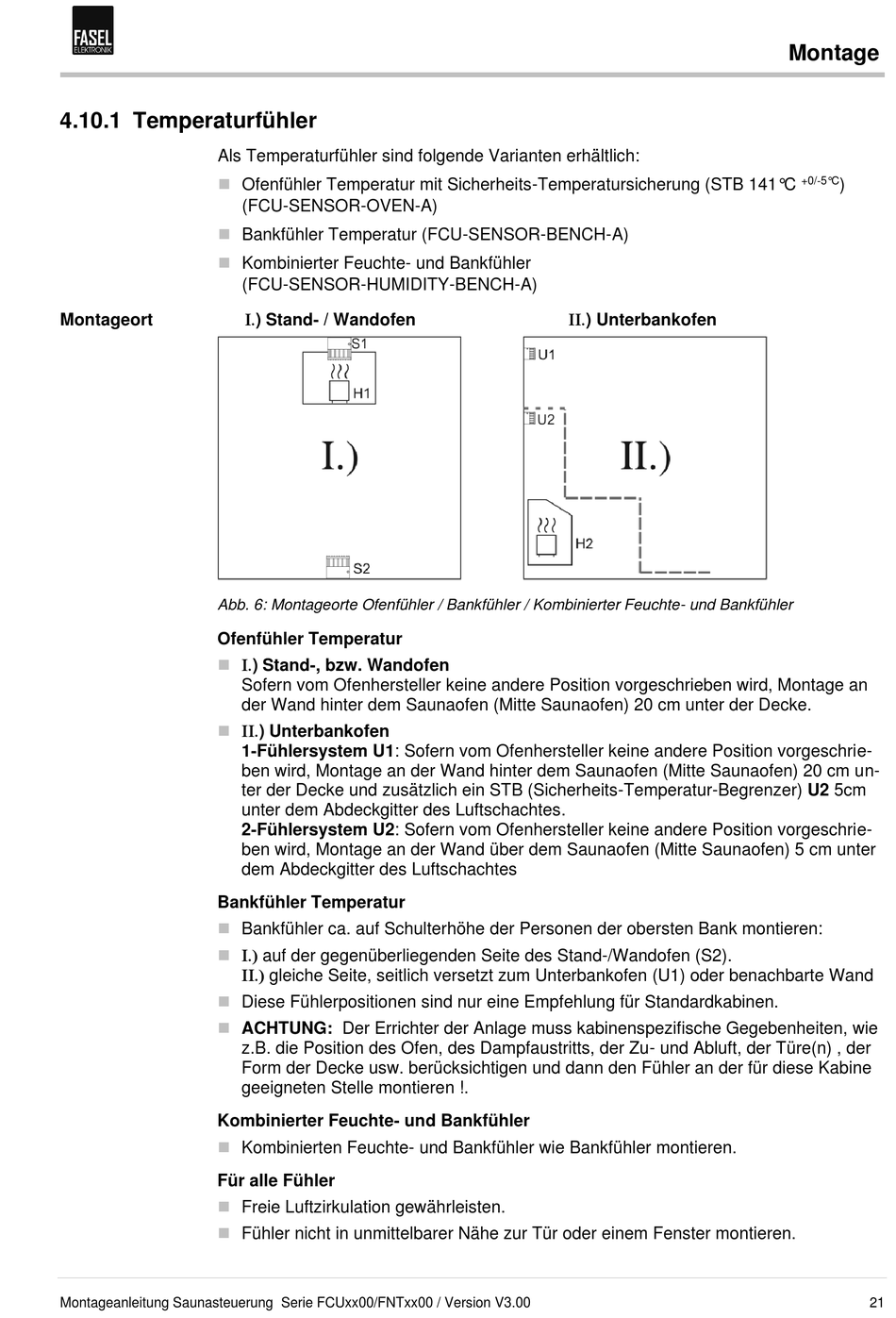

Fasel elektronik FNT2000 Serie Montageanleitung Seite 21

4.10.1 Temperaturfühler
Als Temperaturfühler sind folgende Varianten erhältlich:
◼
◼
◼
Montageort
Abb. 6: Montageorte Ofenfühler / Bankfühler / Kombinierter Feuchte- und Bankfühler
Ofenfühler Temperatur
◼
◼
Bankfühler Temperatur
◼
◼
◼
◼
Kombinierter Feuchte- und Bankfühler
◼
Für alle Fühler
◼
◼
Montageanleitung Saunasteuerung Serie FCUxx00/FNTxx00 / Version V3.00
Ofenfühler Temperatur mit Sicherheits-Temperatursicherung (STB 141°C
(FCU-SENSOR-OVEN-A)
Bankfühler Temperatur (FCU-SENSOR-BENCH-A)
Kombinierter Feuchte- und Bankfühler
(FCU-SENSOR-HUMIDITY-BENCH-A)
I.) Stand- / Wandofen
I.) Stand-, bzw. Wandofen
Sofern vom Ofenhersteller keine andere Position vorgeschrieben wird, Montage an
der Wand hinter dem Saunaofen (Mitte Saunaofen) 20 cm unter der Decke.
II.) Unterbankofen
1-Fühlersystem U1: Sofern vom Ofenhersteller keine andere Position vorgeschrie-
ben wird, Montage an der Wand hinter dem Saunaofen (Mitte Saunaofen) 20 cm un-
ter der Decke und zusätzlich ein STB (Sicherheits-Temperatur-Begrenzer) U2 5cm
unter dem Abdeckgitter des Luftschachtes.
2-Fühlersystem U2: Sofern vom Ofenhersteller keine andere Position vorgeschrie-
ben wird, Montage an der Wand über dem Saunaofen (Mitte Saunaofen) 5 cm unter
dem Abdeckgitter des Luftschachtes
Bankfühler ca. auf Schulterhöhe der Personen der obersten Bank montieren:
I.) auf der gegenüberliegenden Seite des Stand-/Wandofen (S2).
II.) gleiche Seite, seitlich versetzt zum Unterbankofen (U1) oder benachbarte Wand
Diese Fühlerpositionen sind nur eine Empfehlung für Standardkabinen.
ACHTUNG: Der Errichter der Anlage muss kabinenspezifische Gegebenheiten, wie
z.B. die Position des Ofen, des Dampfaustritts, der Zu- und Abluft, der Türe(n) , der
Form der Decke usw. berücksichtigen und dann den Fühler an der für diese Kabine
geeigneten Stelle montieren !.
Kombinierten Feuchte- und Bankfühler wie Bankfühler montieren.
Freie Luftzirkulation gewährleisten.
Fühler nicht in unmittelbarer Nähe zur Tür oder einem Fenster montieren.
II.) Unterbankofen
Montage
+0/-5°C
)
