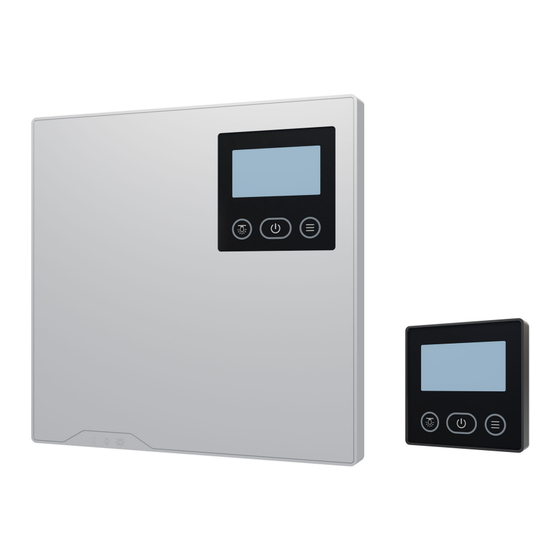

- Seite 1 FNT Serie Wand-Touch / Design-Touch Bedienungsanleitung Made in Germany...
- Seite 2 Zusatzinformationen zu einem Bedienschritt Querverweis auf eine Seite Anweisung lesen Ergebnis des Handlungsschritts Impressum Bedienungsanleitung für Steuerung FNT Serie Doc-ID B_FNTxxxx Version 2.0 Datum 12/2023 Hersteller Fasel GmbH Elektronik Am Galgenacker 3 D-79232 March-Buchheim Tel: +49 7665 9241-0 Fax: +49 7665 41139 E-Mail: info@fasel-gmbh.de...
- Seite 3 Optionsausgang................29 5 Menü Grundeinstellungen ..............30 eco Modus................... 30 Startzeit ..................30 Uhrzeit..................31 Temperaturdifferenz Lüfter EIN..........31 Lüfterstufe AUTO ................ 31 Display Einstellungen ..............32 Bediensperre ................33 Dimmbereich Kabinenlicht............33 Info Menü..................34 FNT Serie - Bedienungsanleitung...
- Seite 4 Meldungen und Hinweise auf dem Display ....37 6.1.2 Störmeldungen quittieren ..........37 7 Wartung ....................38 Reinigung..................38 Ersatzteile..................38 Kundendienst ................38 8 Entsorgung ................... 39 9 Rechtliches ................... 40 Haftungsbeschränkung ............... 40 Urheberschutz ................41 Konformitätserklärung ..............41 Bedienungsanleitung - FNT Serie...
- Seite 5 An der Steuerung wurden Änderungen vorgenommen. Der Betrieb erfolgt durch Personen mit eingeschränkten geistigen Fähig- keiten oder durch Kinder und ohne die erforderliche Einweisung. Für eigenverantwortlich durchgeführte Veränderungen an der Steuerung und daraus resultierende Schäden haftet alleine der Verursacher. FNT Serie - Bedienungsanleitung...
- Seite 6 Senden Sie die Steuerung zur Überprüfung oder Reparatur an den Hersteller zurück. Brandgefahr durch Unzureichende Belüftung kann zu Überhitzung des Steuergeräts Überhitzung und zu Brand führen. Beachten Sie die Sicherheits- und Installationshinweise des Steu- ergeräts, sowie des Saunaofen-Herstellers und des Kabinenbau- ers. Bedienungsanleitung - FNT Serie...
- Seite 7 An diese Steuerung dürfen Geräte und Zubehör anderer Hersteller fehlerhaft angeschlossen werden, wenn die technischen Daten zueinander angeschlossene passen. Diese Geräte haben eigene Betriebsanleitungen. Beachten Sie die Sicherheitsinformationen, technischen Daten Geräte und Anleitungen in den Bedienungsanweisungen angeschlosse- ner Geräte. FNT Serie - Bedienungsanleitung...
- Seite 8 Kinder unter 8 Jahren dürfen das Gerät nicht benutzen. Kinder mit 8 Jahren und älter dürfen das Gerät nur benutzen, wenn Sie beaufsichtigt werden. Die Reinigung und die Wartung durch den Benutzer dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Bedienungsanleitung - FNT Serie...
- Seite 9 Eine Übersicht, welche Normen bei der Konstruktion und beim Bau der Steu- erung beachtet wurden, finden Sie auf unserer Internetseite in der jeweili- gen Konformitätserklärung: www.sauna.fasel-gmbh.de/service/downloads/ Darüber hinaus gelten die regionalen Vorschriften für die Montage und den Betrieb von Heizungs-, Sauna- und Dampfbadanlagen. FNT Serie - Bedienungsanleitung...
- Seite 10 Steuergerät ist als Aufputz-Variante ausgeführt. Design-Touch Beim Design-Touch können das Steuergerät und das Touchdisplay getrennt voneinander montiert werden. Das Steuergerät ist als Aufputz-Variante aus- geführt. Das Touchdisplay ist als Unterputz-Variante ausgeführt. Lieferumfang Für den Lieferumfang beachten Sie den beigefügten Lieferschein. Bedienungsanleitung - FNT Serie...
- Seite 11 H Nicht über Hausmüll entsorgen D Kundenbezeichnung Hersteller E Elektrischer Anschluss Design-Touch A Typenbezeichnung G Barcode Gerätenummer B Gerätebezeichnung H Barcode Artikelnummer C Artikelnummer Kennungen und Prüfzeichen D Kundenbezeichnung Hersteller E Elektrischer Anschluss K Nicht über Hausmüll entsorgen F Gerätenummer FNT Serie - Bedienungsanleitung...
- Seite 12 FNT2000-DESIGN FNT2200-DESIGN FNT3000-DESIGN FNT3200-DESIGN FNT3400-DESIGN Sauna (finnisch) Sauna mit Feuchte Infrarot eco Modus Temperaturfühler Lichtdimmung Lüfterdimmung Optional Feuchtefühler Dampfbad FNT2000-STEAM FNT3000-STEAM Funktion Symbol FNT2000-STEAM-DESIGN FNT3000-STEAM-DESIGN Dampfbad eco Modus Temperaturfühler 1 (optional 2) Lichtdimmung Lüfterdimmung Optional Feuchtefühler Bedienungsanleitung - FNT Serie...
- Seite 13 6 Stunden ausgeliefert. Wenn Sie eine längere Heizzeit als 6 Stunden benöti- gen, wenden Sie sich an den Errichter oder an den Händler Ihrer Saunaan- lage. ** Für Österreich kann die Temperatur auf 45 °C begrenzt werden. FNT Serie - Bedienungsanleitung...
- Seite 14 * Die Steuergeräte werden mit einer einstellbaren Heizzeit von maximal 6 Stunden ausgeliefert. Wenn Sie eine längere Heizzeit als 6 Stunden benöti- gen, wenden Sie sich an den Errichter oder an den Händler Ihrer Saunaan- lage. Bedienungsanleitung - FNT Serie...
- Seite 15 FNT3000-DESIGN können für die Badeform Sauna (finnisch) verwendet wer- den. A Heizzeit E Licht ein-/ ausschalten B Gewünschte Temperatur F Standby ein-/ ausschalten C Aktuelle Temperatur* G Menü Einstellungen D Ausgewählte Badeform * Nur bei FNT3000 / FNT3000-DESIGN FNT Serie - Bedienungsanleitung...
- Seite 16 F Ausgewählte Badeform B Gewünschte Temperatur G Gewünschte Feuchte in Stufen C Licht ein-/ ausschalten H Aktuelle Temperatur D Standby ein-/ ausschalten Aktuelle Feuchte* E Menü Einstellungen Gewünschte Feuchte in % * Nur mit optionalem Feuchtefühler. Bedienungsanleitung - FNT Serie...
- Seite 17 Das Steuergerät FNT3400 / FNT3400-DESIGN kann für die Badeformen Sauna (finnisch), Sauna mit Feuchte und Infrarot verwendet werden. A Heizzeit E Standby ein-/ ausschalten B Gewünschte Temperatur F Menü Einstellungen C Aktuelle Temperatur G Ausgewählte Badeform D Licht ein-/ ausschalten H Begrenzertemperatur FNT Serie - Bedienungsanleitung...
- Seite 18 Symbol Erklärung Eingabe bestätigen. Vorgang abbrechen. Vor blättern. Zurück blättern. Zeigt eine Schaltfläche, die ausgewählt werden soll. Badeform nicht gestartet. Badeform gestartet. Ein helles Symbol auf einem dunklen Hintergrund bedeutet, dass die Funk- tion aktiv ist. Bedienungsanleitung - FNT Serie...
- Seite 19 Sie können zwischen den folgenden Badeformen auswählen: Sauna (finnisch) Sauna mit Feuchte Infrarot Dampfbad Badeform auswählen Drücken Sie auf die gewünschte Badeform. Die möglichen Badeformen sind vom Gerätetyp abhängig: 2.4 Funktionen, -12 FNT Serie - Bedienungsanleitung...
- Seite 20 Die verbleibende Restheizdauer wird angezeigt. Wenn der Ofen heizt, erscheint folgendes Symbol am oberen Rand des Touchdisplays: Wenn in der Saunakabine die gewünschte Temperatur erreicht wird, wechselt die Hintergrundfarbe des Touchdisplays von Blau nach Grün. Bedienungsanleitung - FNT Serie...
- Seite 21 Kabine automatisch getrocknet um Schimmelbildung zu vermeiden. Wenn die Trockenfunktion eingeschaltet ist, heizt der Ofen die Kabine auf die Trockentemperatur, sodass die Kabine trocknen kann. Am Touchdisplay erscheint während der Trockenfunktion folgendes Symbol am oberen Rand des Touchdisplays: FNT Serie - Bedienungsanleitung...
- Seite 22 Steuerung die Infrarot-Strahler ebenfalls ab. Gewünschte Temperatur Gewünschte Feuchte Begrenzertemperatur Temperatur einstellen Drücken Sie auf die Anzeige der gewünschten Temperatur. Stellen Sie mit dem Schieberegler die gewünschte Temperatur ein. Bestätigen Sie die Eingabe mit Bedienungsanleitung - FNT Serie...
- Seite 23 Je nach Gerätetyp können Sie die Feuchte in Stufen oder in % einstel- len. Stellen Sie mit dem Schieberegler die gewünschte Feuchte in %* oder in Stufen ein. Bestätigen Sie die Eingabe mit * Nur mit optionalem Feuchtefühler. FNT Serie - Bedienungsanleitung...
- Seite 24 Die eingestellte Heizzeit wird oben am Touchdisplay angezeigt. Wenn eine Badeform gestartet wurde, wird im Touchdisplay anstelle der Heizzeit die verbleibende Restheizdauer angezeigt. Wenn die Restheizdauer verändert wird, bleibt die eingestellte Heiz- zeit erhalten. Bedienungsanleitung - FNT Serie...
- Seite 25 Kabinenlicht ein-/ ausschalten mit Taste Drücken Sie am Touchdisplay die Taste Wenn das Kabinen-Licht eingeschaltet ist, erscheint folgendes Symbol am oberen Rand des Touchdisplays: Kabinenlicht ein-/ ausschalten über Menü Drücken Sie am Touchdisplay die Taste Drücken Sie FNT Serie - Bedienungsanleitung...
- Seite 26 FNT3200 / FNT3200-DESIGN und FNT3400 / FNT3400-DESIGN optional erhältlich. Es können Farben und Übergänge eingestellt werden. Die Farb- lichtfunktion wird automatisch angezeigt, wenn die Steuerung mit dieser Option ausgestattet wurde. Farblicht ein-/ ausschalten Drücken Sie am Touchdisplay die Taste Drücken Sie Bedienungsanleitung - FNT Serie...
- Seite 27 Sie die Sitzbankheizung im Standby des Steuergeräts einschalten. Wenn das Dampfbad nicht innerhalb von 2 Stunden gestartet wird, schaltet die Sitzbankheizung automatisch wieder aus. Sitzbankheizung ein-/ ausschalten Drücken Sie am Touchdisplay die Taste Drücken Sie FNT Serie - Bedienungsanleitung...
- Seite 28 Stellen Sie mit dem Schieberegler die gewünschte Helligkeitsstufe ein. Links befindet sich die niedrigste Helligkeitsstufe. Rechts befindet sich die höchste Helligkeitsstufe. Bestätigen Sie die Eingabe mit Diese Einstellungen können für jede Badeform separat vorgenommen werden. Bedienungsanleitung - FNT Serie...
- Seite 29 Drücken Sie am Touchdisplay die Taste F1 oder F2. Der jeweilige Options- ausgang wird ein-/ ausgeschaltet. Wenn das Steuergerät ausgeschaltet wird, schalten auch die Options- ausgänge ab. Nach einem Neustart des Steuergeräts können die Opti- onsausgänge wieder von Hand eingeschaltet werden. FNT Serie - Bedienungsanleitung...
- Seite 30 Geben Sie die Startzeit (Uhrzeit) in Stunden und Minuten mit der Zahlen- leiste ein. Bestätigen Sie die Eingabe mit Starten Sie die gewünschte Badeform Badeform starten, -20. Die Badeform muss gestartet werden, damit die Startzeit aktiviert wird. Die Badeform startet zur eingestellten Startzeit (Uhrzeit). Bedienungsanleitung - FNT Serie...
- Seite 31 Diese Einstellung ist nur für die Steuerungen FNT3000-STEAM / FNT3000-STEAM-DESIGN verfügbar. Sie können festlegen, ob die Lüfter- drehzahl in Abhängigkeit von der Temperatur automatisch geregelt wird. Lüfterstufe AUTO ein-/ ausschalten Drücken Sie am Touchdisplay die Taste Drücken Sie Drücken Sie FNT Serie - Bedienungsanleitung...
- Seite 32 Links befindet sich der niedrigste Kontrast. Rechts befindet sich der höchste Kontrast. Stellen Sie mit dem unteren Schieberegler die gewünschte Helligkeit ein. Links befindet sich die niedrigste Helligkeit. Rechts befindet sich die höchste Helligkeit. Bestätigen Sie die Eingabe mit Bedienungsanleitung - FNT Serie...
- Seite 33 Je nach verwendetem Leuchtmittel (Glühbirne oder LED) kann hier der opti- male Dimmbereich für das Kabinenlicht eingestellt werden. Dimmbereich Kabinenlicht einstellen Drücken Sie am Touchdisplay die Taste Drücken Sie Drücken Sie Dimmbereich Glühbirne: Dimmbereich LED: FNT Serie - Bedienungsanleitung...
- Seite 34 Diese Informationen helfen dem Servicetechniker im Störfall. Info Menü anzeigen Drücken Sie am Touchdisplay die Taste Drücken Sie Drücken Sie Mit den Tasten können Sie im Info Menü vor und zurück blät- tern. Bedienungsanleitung - FNT Serie...
- Seite 35 Wenn es sich dabei nicht um eine vom Endanwender zu behe- bende Ursache handelt, notieren Sie bitte alle angezeigten Anzeigen oder machen Sie ein Foto vom Display und wenden Sie sich an Ihren Servicetech- niker. FNT Serie - Bedienungsanleitung...
- Seite 36 Bediener/ gerät z.B. Gasbrenner. - Störung an externen Gerät be- Servicemonteur heben. RS485 Fehler Fehler auf RS485 Bus. Netz ausschalten. Eine Zeit war- Servicemonteur ten. Einschalten. Wenn Fehler wiederkommt, Servicemonteur kontaktieren. Interner Zeitfehler Interner Zeitfehler Servicemonteur Bedienungsanleitung - FNT Serie...
- Seite 37 Verdampfers überprüfen. Servicemonteur Thermoschutz des Ver- Rückstellknopf am Verdampfer Bediener dampfers hat ausgelöst. drücken (Siehe Anleitung des Verdampferherstellers). 6.1.2 Störmeldungen quittieren Störmeldung quittieren Beheben Sie die Ursache der Störung. Quittieren Sie die Störmeldung am Display . FNT Serie - Bedienungsanleitung...
- Seite 38 Lassen Sie Reparaturarbeiten an der Steuerung nur von qualifi- zierten Fachkräften durchführen. Kundendienst Für technische Auskünfte steht Ihnen Ihr Händler oder der Errichter der Sau- naanlage zur Verfügung. Adresse, siehe Rechnung, Lieferschein oder Rück- seite dieser Bedienungsanleitung. Bedienungsanleitung - FNT Serie...
- Seite 39 Die Steuerung enthält Batterien. Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie sind zur Rückgabe von Altbatterien gesetzlich verpflich- tet, damit eine fachgerechte Entsorgung gewährleistet werden kann. Sie können Altbatterien an einer kommunalen Sammelstelle oder im Handel vor Ort abgeben. FNT Serie - Bedienungsanleitung...
- Seite 40 Für alle von dieser Regelung abweichenden Gewährleistungszusagen über- nimmt der Hersteller keine Haftung. Gewährleistungsansprüche müssen bei dem Hersteller der Saunaanlage oder Händler geltend gemacht werden. Die Installation muss von einem Elektrofachbetrieb durchgeführt werden. Ohne diesen Nachweis (Rechnungskopie) entfällt grundsätzlich die Gewähr- leistung. Bedienungsanleitung - FNT Serie...
- Seite 41 Herstellers nicht gestattet. Die inhaltlichen Angaben, Texte, Zeichnungen, Bilder und sonstigen Darstel- lungen sind urheberrechtlich geschützt und unterliegen den gewerblichen Schutzrechten. Jede missbräuchliche Verwertung ist strafbar. Konformitätserklärung Die aktuelle Konformitätserklärung finden Sie auf unserer Internetseite: www.sauna.fasel-gmbh.de/service/downloads/ FNT Serie - Bedienungsanleitung...
- Seite 44 Fasel GmbH Elektronik Am Galgenacker 3 D-79232 March-Buchheim Tel: +49 7665 9241-0 Fax: +49 7665 41139 E-Mail: info@fasel-gmbh.de Internet: www.fasel-gmbh.de In Vorbereitung...
