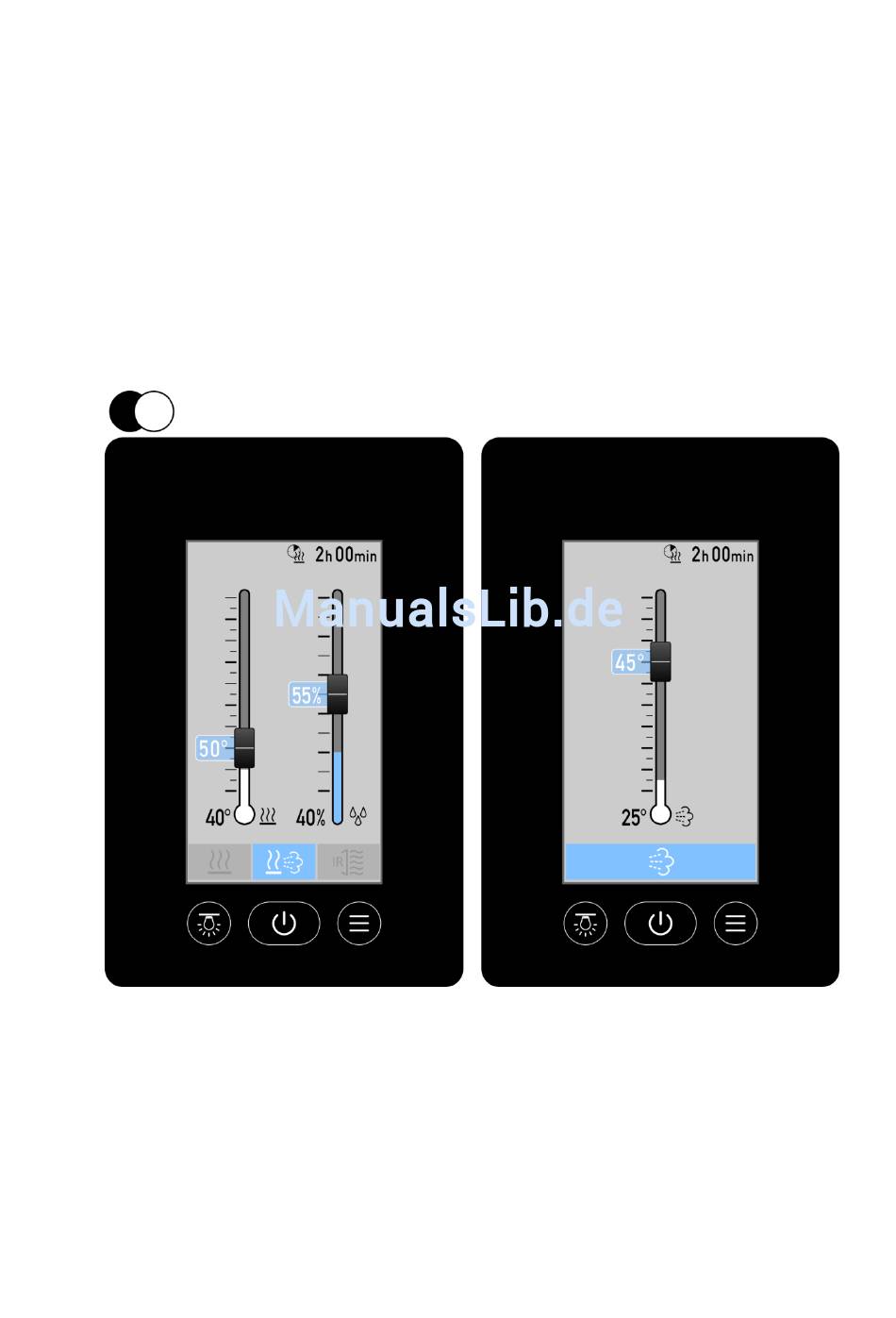

- Seite 1 Serie FCU5xxx Bedienungsanleitung Sauna Sauna & Feuchte Sauna, Feuchte & IR Dampfbad FCU5000 FCU5200 FCU5400 FCU5000-STEAM Doc-ID: B_FCU5xxx VDE in Vorbereitung Version: V 1.01 geprüft Technische Änderungen und Irrtümer vorbehalten, Abbildungen ähnlich...
- Seite 2 Bedienungsanleitung / Version V 1.01...
-
Seite 3: Inhaltsverzeichnis
Sauna ....................10 4.1.2 Sauna mit Feuchte (nur FCU5200 und FCU5400) ........ 10 4.1.3 Infrarot (nur FCU5400) ................10 4.1.4 Dampfbad (nur FCU5000-STEAM) ............10 Bedien- und Anzeigeelemente ..............11 4.2.1 FCU5xxx-Design-Touch ................ 11 4.2.2 Bedientasten Saunasteuerung .............. 12 4.2.3 Symbole in der Statusleiste .............. - Seite 4 Inhaltsverzeichnis Meldungen und Hinweise auf dem Display..........24 Meldung quittieren ..................24 Störmeldungen ................... 25 Störmeldung quittieren ................26 Außerbetriebnahme und Entsorgung ................ 26 Allgemeines ........................27 Haftungsbeschränkung ................27 Urheberschutz .................... 27 Lieferumfang ....................27 Ersatzteile ....................28 Kundendienst ..................... 28 10 Einstellwerte .........................
-
Seite 5: Sicherheit
Sicherheit Sicherheit Symbolerklärung Warnhinweise Warnhinweise sind in dieser Anleitung durch Symbole gekennzeichnet. Die Hinweise wer- den durch Signalworte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck brin- gen. Die Hinweise unbedingt einhalten und umsichtig handeln, um Unfälle, Personen- und Sachschäden zu vermeiden. GEFAHR! …... -
Seite 6: Anforderungen An Den Bediener Und Fachkräfte
Sicherheit Anforderungen an den Bediener und Fachkräfte Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit ver- ringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfah- rung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. -
Seite 7: Änderungen Und Umbauten
Sicherheit Änderungen und Umbauten Änderungen und Umbauten an der Saunasteuerung bzw. an der Installation können zu unvorhergesehenen Gefahren führen. Vor allen technischen Änderungen und Erweiterungen an der Saunasteuerung ist die schriftliche Genehmigung des Herstellers einzuholen. Arbeitssicherheit und besondere Gefahren Die hier aufgeführten Sicherheitshinweise und die Warnhinweise in den weiteren Kapi- teln dieser Anleitung beachten, um Gesundheitsgefahren zu reduzieren und gefährliche Situationen zu vermeiden. -
Seite 8: Informationen Zur Bedienungs- Und Montageanleitung
Sicherheit Unsachgemäße WARNUNG! Bedienung Eine unsachgemäße Bedienung kann zu schweren Verletzungen führen. Deshalb: – Bedienungsanleitung lesen und beachten. Informationen zur Bedienungs- und Montageanleitung Für dieses FASEL Steuergerät gibt es eine Bedienungsanleitung und eine Montagean- leitung. Die Bedienungsanleitung richtet sich an den Bediener und gibt wichtige Hinweise zum Umgang mit dem FASEL Steuergerät. -
Seite 9: Identifikation
Identifikation Identifikation Typenschild Das Typenschild befindet sich am Steuergerät auf der linken Seite: Abb. 1: Typenschild Steuergerät Typenbezeichnung Firmenlogo Artikelnummer Spannung und max. Leistung Gerätenummer Barcode Artikelnummer Barcode Artikelnummer VDE-Zeichen (bei den Geräten, die VDE geprüft sind) RoHS Kennzeichnung CE-Zeichen Schutzart Technische Daten Bezeichnung... -
Seite 10: Aufbau Und Funktion
Temperatur unterschritten wird. Ist diese Grundtemperatur erreicht schal- tet der Saunaofen ab. 4.1.4 Dampfbad (nur FCU5000-STEAM) Bei der Badeform "Dampfbad" wird über einen Verdampfer die Kabine auf die ge- wünschte Temperatur (Solltemperatur) aufgeheizt. Um anschließend die gewünschte Temperatur in der Kabine zu halten, schaltet das Steuergerät den Verdampfer ein und aus. -
Seite 11: Bedien- Und Anzeigeelemente

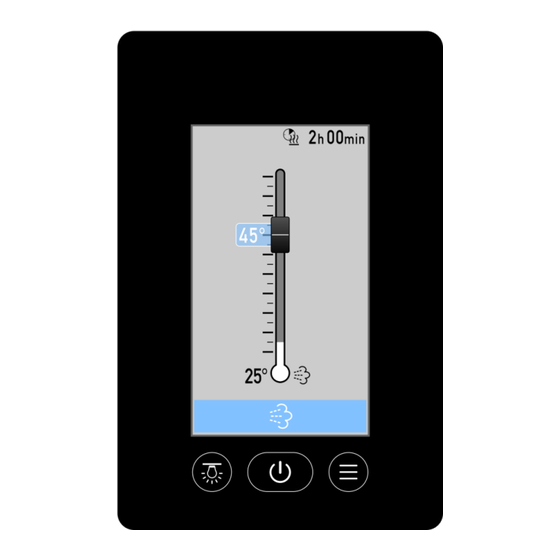

Aufbau und Funktion Bedien- und Anzeigeelemente 4.2.1 FCU5xxx-Design-Touch Abb. 2: Ansicht Bedienung FCU5xxx-Design-Touch Statusleiste Anzeige der Badeformen Heizdauer/Restheizdauer Grundfunktionen Kabinenlicht/Standby/Menü Temperatur/Feuchte Einstellung Hauptschalter am Grundsteuergerät Anzeige Temperatur/Feuchte in der Kabine Bedienungsanleitung / Version V 1.01... -
Seite 12: Bedientasten Saunasteuerung
Taste "Badeform Sauna mit Feuchte" (nur FCU5200 und FCU5400) Funktionen wie bei der Taste „Badeform Sauna“ beschrieben. Taste "Badeform Infrarot" (nur FCU5400) Funktionen wie bei der Taste „Badeform Sauna“ beschrieben. Taste "Badeform Dampfbad" (nur FCU5000-STEAM) Funktionen wie bei der Taste „Badeform Sauna“ beschrieben. Bedienungsanleitung / Version V 1.01... -
Seite 13: Symbole In Der Statusleiste
Aufbau und Funktion Taste/Schalter Beschreibung Tasten Grundfunktionen (6) Taste "Kabinenlicht" Kabinenlicht ein- und ausschalten. Bei Betätigung der Taste wird das Licht ein- bzw. ausgeschaltet. Zum Einstellen der Helligkeit Taste gedrückt hal- ten bis sich die Licht Einstellungen öffnen. Taste "Menü Einstellungen" "Menü... -
Seite 14: Bedienung
Bedienung Bedienung Sicherheit und Hinweise Elektrische GEFAHR! Spannung Lebensgefahr durch elektrische Spannung! Bei Berührung von spannungsführenden Teilen besteht unmittelbare Le- bensgefahr. Deshalb: – Steuerung darf nur von autorisierten Elektrofachkräften geöffnet wer- den. – Arbeiten an der elektrischen Anlage nur von Elektrofachkräften ausfüh- ren lassen. -
Seite 15: Saunasteuerung Ein- Und Ausschalten
Bedienung HINWEIS! Auf zusätzlich in der Kabine montierten Thermometern und Hygrometern können die angezeigten Temperatur- und Feuchtewerte vom Display der Steuerung abweichen. Dieses kann folgende Ursachen haben: Je nach Kabine können vom Boden zur Decke oder vom Ofen zur gegen- überliegenden Wand Temperaturunterschiede von bis zu 60 K und Unter- schiede in der relativen Feuchte von bis zu 40 % auftreten. -
Seite 16: Badeformen Einstellen
Einstellung der Sollfeuchte in der Sauna. Badeform Infrarot (nur FCU5400) Einstellung der Grundtemperatur in der Sauna. Einstellung der Maximalen Temperatur in der Sau- nakabine durch das Infrarotheizsystem. Badeform Dampfbad (nur FCU5000-STEAM) Einstellung der Grundtemperatur im Dampfbad. Tabelle 4: Temperatur/Feuchte Einstellung Bedienungsanleitung / Version V 1.01... -
Seite 17: Menü Einstellungen
Bedienung Menü Einstellungen In dem Menü Einstellungen können je nach Konfiguration folgende Einträge erscheinen: Symbol Bezeichnung Funktion Lüfter Einstellungen Kurzer Tastendruck schaltet den Lüfter an/aus. Langer Tastendruck öffnet die Lüfter Einstellungen. Licht Einstellungen Kurzer Tastendruck schaltet das Kabinenlicht an/aus. ... -
Seite 18: Timer Einstellen
Bedienung 5.4.2 Timer einstellen Abb. 3: Menü für Timer aktuelle Uhrzeit Taste Badeformen Eingestellte Startzeit HINWEIS! Der Timer darf ohne zusätzliche Schutzmaßnahmen gegen Brandge- fahr (z.B. Abdeckschutz über dem Ofen) nicht von Ihrem Service- Monteur freigegeben werden und kann deshalb gesperrt sein (das Me- nü... -
Seite 19: Duft Einstellungen (Optional)
Durch Betätigen mit der Enter Taste (6) wird der Wert gespeichert. Mit der Zurück Taste kann das Menü jederzeit ohne zu speichern verlassen werden. Nur FCU5000- Durch langes Drücken des Menü Symbols Duftpumpe (siehe Abb. 4) kann die Duft- STEAM: pumpe manuell, für die Dauer des Tastendrucks, aktiviert werden. -
Seite 20: Farblicht Einstellungen (Optional)
Bedienung 5.4.4 Farblicht Einstellungen (optional) Im Menü Farblicht können folgende Einstellungen vorgenommen werden: Symbol Bezeichnung Funktion Farblicht Automatik Kurzer Tastendruck schaltet den Automatik Modus an/aus. In diesem Modus wechseln die Farben (Rot, Grün, Blau) automatisch durch. Manuelle Kurzer Tastendruck schaltet die jeweilige Farbe an/aus. Farblichteinstellung Dieser Modus ist nur möglich, wenn kein Automatik Modus aktiv ist. -
Seite 21: Lcd Helligkeit Einstellungen
Bedienung Info Menü Öffnet das Menü Info. In diesem Menü werden Informationen zur Steuerung, Konfiguration, Sensorik und Erweiterungen angezeigt. Service-Menü Öffnet das Service-Menü Dieses Menü ist für die Inbetriebnahme/Konfiguration und ist nur für den Servicemonteur zugänglich. Tabelle 6: Menü... -
Seite 22: Menü Zeiteinstellungen
Bedienung Menü Zeiteinstellungen Abb. 5: Menü für Zeiteinstellungen Aktives Feld Nummernfeld Passives Feld Backspace Taste Anzeige für das aktuelle Menü Enter Taste Das Menü Zeiteinstellungen wird für verschiedene Werte verwendet und kann mehrfach in der Menüführung vorkommen. Das aktuelle Untermenü wird an Position 3 (siehe Abb. 5) dargestellt. -
Seite 23: Wartung
Wartung Wartung Die Saunasteuerungen sind wartungsfrei. Reinigung Aggressive ACHTUNG! Reinigungs- Geräteschaden möglich! Aggressive Reinigungs- und Hilfsmittel können Bauteile und elektrische Hilfsmittel Kabel beschädigen oder zerstören. Deshalb: – Keine Reinigungs- und Hilfsmittel mit aggressiven Inhaltsstoffen ver- wenden. Steuergerät ausschalten und gegen Wiedereinschalten sichern (Sicherungsauto- maten ausschalten.) Gehäuse nur von außen mit einem feuchten weichem Tuch reinigen. -
Seite 24: Meldungen Und Hinweise Auf Dem Display
Störungen Meldungen und Hinweise auf dem Display Auf dem Display können Meldungen und Hinweise angezeigt werden, die in der Regel eine Maßnahme des Bedieners erfordern. Meldungen/ Mögliche Ursachen Maßnahmen Auszuführen Hinweise durch Wassermangel Verdampfer ohne Wasser Wasser gemäß Betriebsanleitung des Bediener Verdampfers nachfüllen. -
Seite 25: Störmeldungen
Störungen Störmeldungen In diesem Kapitel sind mögliche Störungen und Maßnahmen zur Behebung beschrie- ben. Kontaktieren Sie den Errichter oder den Händler Ihrer Saunaanlage bei Störungen, die nicht aufgrund der folgenden Beschreibung behoben werden können. Adresse siehe Lieferschein oder Rückseite dieser Anleitung). Tritt im laufenden Betrieb ein Fehler auf, so werden im Display abwechselnd Anzeigen über die Ursache, die Fehlernummer, sowie die mögliche Behebung des Fehlers ange- zeigt. -
Seite 26: Störmeldung Quittieren
Außerbetriebnahme und Entsorgung Störung Mögliche Ursachen Störungsbehebung Auszuführen durch Netz ausschalten, eine Zeit Servicemonteur I²C Fehler Fehler auf I²C Bus warten, einschalten, wenn Fehler wieder kommt Ser- vicemonteur kontaktieren RS485 Fehler Fehler auf RS485 Bus Netz ausschalten, eine Zeit Servicemonteur warten, einschalten, wenn Fehler wieder kommt Ser- vicemonteur kontaktieren... -
Seite 27: Allgemeines
Allgemeines Allgemeines Haftungsbeschränkung Alle Angaben und Hinweise in dieser Anleitung wurden unter Berücksichtigung der gel- tenden Normen und Vorschriften, dem Stand der Technik sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Der Hersteller übernimmt keine Haftung für Schäden aufgrund: Nichtbeachtung der Bedienungs- und Montageanleitung ... -
Seite 28: Ersatzteile
Allgemeines Ersatzteile VORSICHT! Verletzungsgefahr durch falsche Ersatzteile! Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehl- funktionen oder Totalausfall führen sowie die Sicherheit beeinträchtigen. Deshalb: – Nur Originalersatzteile des Herstellers verwenden. – Reparaturarbeiten an dem Steuergerät dürfen nur von Fachkräften durchgeführt werden. Ersatzteile beim Errichter oder Händler der Saunaanlage bestellen. -
Seite 29: 10 Einstellwerte
Einstellwerte 10 Einstellwerte 10.1 Stellbereich Sauna min. max. Temperatur 10°C 110°C Betriebsdauer 00:15 h 06:00 h (20:00 h *) 10.2 Stellbereich Sauna mit Feuchte min. max. Temperatur 10°C 65°C Feuchte 30% (01 F) 80% (09 F) Betriebsdauer 00:15 h 06:00 h (20:00 h *) Trockentemperatur 80°C 110°C... -
Seite 30: Index
Index Index Allgemeines ............28 Meldungen und Hinweise ........25 Anzeigeelemente ..........11 Menü Arbeitssicherheit ...........7 Duft ..............19 Ausschalten ............16 Einstellungen ..........17 Außerbetriebnahme ........... 27 Farblicht ............20 Grundeinstellungen ........20 Info Menü ............21 Badeform LCD Helligkeit ..........21 Dampfbad ............ -
Seite 31: Notizen
Notizen: Notizen: Bedienungsanleitung / Version V 1.01... -
Seite 32: Anschrift Errichter Oder Händler Der Saunaanlage
Anschrift Errichter oder Händler der Saunaanlage:...
