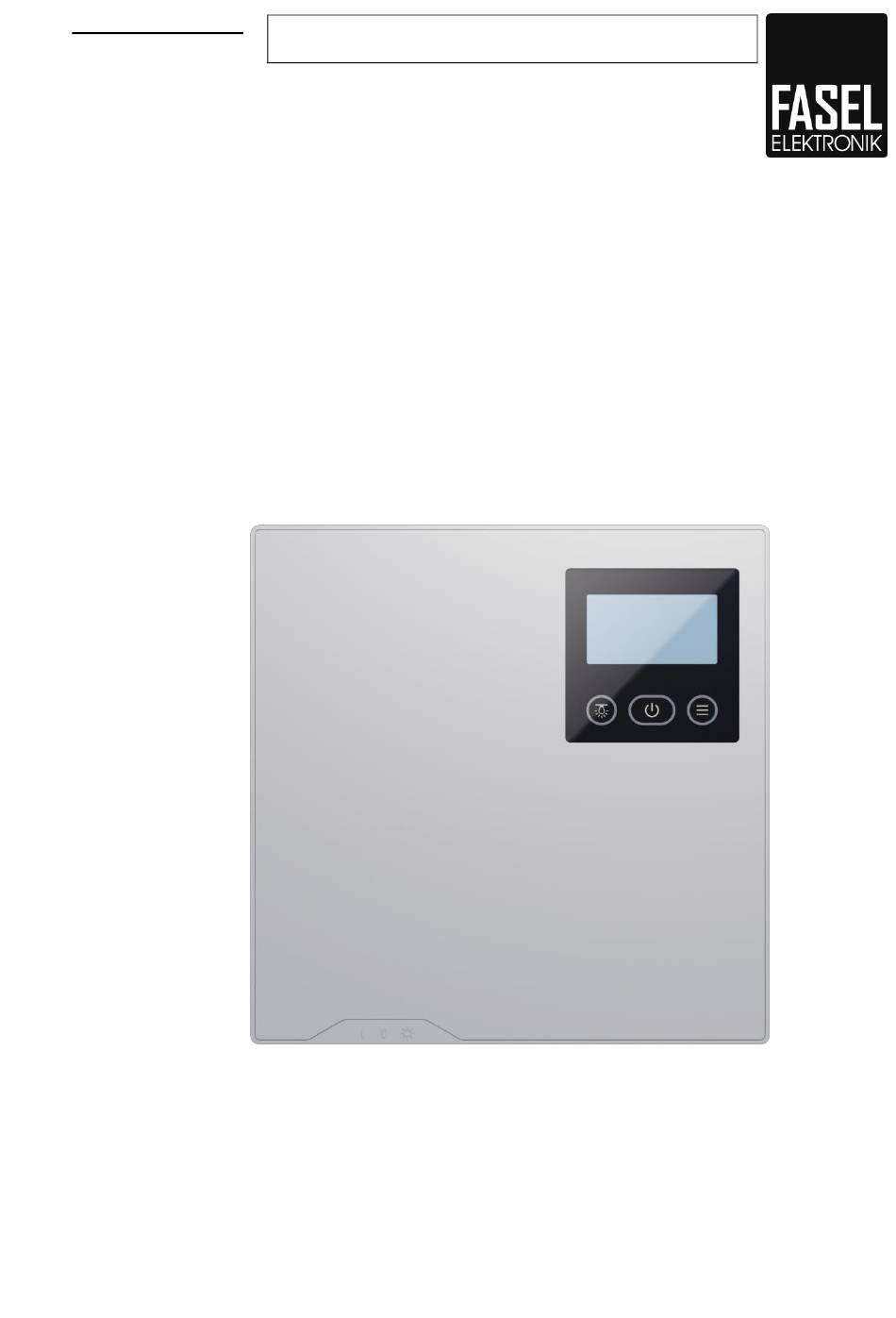

Fasel elektronik FNT2000 Serie Montageanleitung
Saunasteuerung
Vorschau anzeigen
Andere Handbücher für FNT2000 Serie:
- Bedienungsanleitung (44 Seiten) ,
- Montageanleitung (36 Seiten)
Inhaltsverzeichnis
Quicklinks
Wichtige Unterlagen:
Serie FNTxx00
Montageanleitung
Saunasteuerung
Serie FNT2000* / FNT2200*
Serie FNT3000* / FNT3200* / FNT3400*
(* nur Wand Variante)
Doc-ID: M_FNTxxxx-WAND
Version: V3.00
Fasel GmbH Elektronik
Germany
Technische Änderungen und Irrtümer vorbehalten, Abbildungen ähnlich
Bitte fügen sie diese Unterlagen den Geräteunterlagen bei
und bewahren diese in unmittelbarer Nähe zum Gerät auf!
geprüft
Inhaltsverzeichnis
Verwandte Anleitungen für Fasel elektronik FNT2000 Serie
Inhaltszusammenfassung für Fasel elektronik FNT2000 Serie
- Seite 1 Wichtige Unterlagen: Bitte fügen sie diese Unterlagen den Geräteunterlagen bei und bewahren diese in unmittelbarer Nähe zum Gerät auf! Serie FNTxx00 Montageanleitung Saunasteuerung Serie FNT2000* / FNT2200* Serie FNT3000* / FNT3200* / FNT3400* (* nur Wand Variante) Doc-ID: M_FNTxxxx-WAND Version: V3.00 Fasel GmbH Elektronik geprüft Germany...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ........................3 Symbolerklärung ....................3 Sicherheitstechnische Montage- und Installationshinweise ........4 Bestimmungsgemäße Verwendung ............... 4 Änderungen und Umbauten ................... 5 Anforderungen an Fachkräfte ................5 Arbeitssicherheit und besondere Gefahren ............6 Technische Daten ......................7 Allgemein........................ 7 Leitungen........................ -
Seite 3: Sicherheit
Sicherheit Sicherheit Wichtige Sicherheitshinweise Lesen Sie die Anleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf Symbolerklärung Warnhinweise Warnhinweise sind in dieser Anleitung durch Symbole gekennzeichnet. Die Hinweise werden durch Signalworte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen. -
Seite 4: Sicherheitstechnische Montage- Und Installationshinweise
Sicherheit Sicherheitstechnische Montage- und Installationshinweise – GEFAHR! – Das Steuergerät kann direkt an der Kabinenaußenseite oder an einer anderen Stelle montiert werden, jedoch nicht innerhalb der Kabine – Das Steuergerät darf nur mit einem Abdeckschutz des Ofens betrie- ben werden, wenn eine der folgenden Optionen vorhanden ist: –... -
Seite 5: Änderungen Und Umbauten
Sicherheit Änderungen und Umbauten Änderungen und Umbauten an der Saunasteuerung bzw. an der Installation können zu unvorhergesehenen Gefahren führen. Vor allen technischen Änderungen und Erweiterungen an der Saunasteuerung ist die schriftliche Genehmigung des Herstellers einzuholen. Anforderungen an Fachkräfte Die Montage, Installation, Inbetriebnahme sowie Störungsbehebung und Reparaturar- beiten dürfen –... -
Seite 6: Arbeitssicherheit Und Besondere Gefahren
Sicherheit Arbeitssicherheit und besondere Gefahren Die hier aufgeführten Sicherheitshinweise und die Warnhinweise in den weiteren Kapi- teln dieser Anleitung beachten, um Gesundheitsgefahren zu reduzieren und gefährliche Situationen zu vermeiden. Folgende Hinweise sind zu Ihrer eigenen Sicherheit und der der Anlage zu beach- ten und einzuhalten: Elektrische GEFAHR! -
Seite 7: Technische Daten
Technische Daten Technische Daten Allgemein Allgemeine Daten Bezeichnung FNT2x00 FNT3x00 Abmessungen Grundgerät 250 x 250 x 49 mm (H x B x T) Max. Entfernung Grundge- 100 m rät zu Zubehör mit RJ-45 Kabel 400 V 3 N ~ 50Hz Spannungsversorgung Anzahl Temperaturfühler Fühlerbruch (bei ca. -
Seite 8: Leitungen
Technische Daten Leitungen Verwendung GEFAHR! ungeeignete Lebensgefahr durch elektrische Spannung! Leitungen – Die Verwendung von ungeeigneten Leitungen kann zu Kurzschlüssen Elektrische und somit zu Bränden führen. Spannung Beschädigung der Isolation kann lebensgefährlich sein. Deshalb: – Alle Leitungen, die in die Sauna führen, müssen für mindestens 150°C ausgelegt sein. -
Seite 9: Spannungen Und Schaltleistungen Verbraucher
Technische Daten Spannungen und Schaltleistungen Verbraucher Spannungen und Schaltleistungen Verbraucher Bezeichnung Parameter Nennspannung 400 V 3 N ~ 50Hz Ofen 3x 230 V~ max. 3x 3 kW (AC1) / 3x 0,55kW (AC3) / 3x 0,75kW (AC15) (Einschaltstrom max. 30A für 5ms) Verdampfer 230 V~ max. - Seite 10 Technische Daten Abb. 1: Verkabelung bei Montage des Saunasteuergerätes nicht direkt an der Kabinenaußenwand Montageanleitung...
-
Seite 11: Warenannahme, Transport Und Lagerung
Warenannahme, Transport und Lagerung Warenannahme, Transport und Lagerung Warenannahme Unsach- ACHTUNG! gemäßer Beschädigung der Steuerung durch unsachgemäßen Transport! Transport Die Steuerung ist ein hochempfindliches Elektrogerät. Bei unsachge- mäßem Transport kann die Steuerung beschädigt werden. Deshalb: – Verpackungen erst unmittelbar vor Montagebeginn entfernen. HINWEIS! Jeden Mangel reklamieren, sobald er erkannt ist. -
Seite 12: Montage
Montage Montage ACHTUNG! ESD Schutz beachten! Aus ESD Schutz Gründen nicht an elektrisch leitende Teile fassen, deshalb beim Zusammenbau die Leiterplatte nur am Kunststoffgehäuse oder seitlich am Rand berühren! Auch das Verbindungskabel zur Platine nur am Stecker anfassen, die Kontaktflächen dabei nicht berühren. Deshalb: –... -
Seite 13: Temperaturfühler Und Feuchtefühler Montieren
Montage Temperaturfühler und Feuchtefühler montieren HINWEIS! Ein Feuchtefühler muss nur für die Badeform "Sauna mit Feuchte" mit Feuchteregelung über Feuchtefühler installiert werden. Ist eine zeitge- steuerte Feuchteregelung vorgesehen, ist kein Feuchtefühler notwen- dig. HINWEIS! Der Temperaturfühler muss so angebracht sein, dass er nicht durch von außen einströmende Kaltluft beeinflusst wird. - Seite 14 Montage I.) Stand- / Wandofen II.) Unterbankofen Montageort Abb. 3: Montageorte Ofenfühler / Bankfühler / Kombinierter Feuchte- und Bankfühler Ofenfühler Temperatur I.) Stand-, bzw. Wandofen Sofern vom Ofenhersteller keine andere Position vorgeschrieben wird, Montage an der Wand hinter dem Saunaofen (Mitte Saunaofen) 20 cm unter der Decke. ...
-
Seite 15: Feuchtefühler
Montage 4.2.2 Feuchtefühler Als Feuchtefühler sind folgende Varianten erhältlich: Bankfühler Feuchte (FCU-SENSOR-HUMIDITY-A) Kombinierter Feuchte- und Bankfühler (FCU-SENSOR-HUMIDITY-BENCH-A) Montageort Feuchtefühler Feuchtefühler an der Wand auf der gegenüberliegenden Seite des Verdamp- fers auf ca. 1,35 …1,60 m Höhe montieren; diese Fühlerposition ist nur eine Empfehlung für Standardkabinen. -
Seite 16: Elektrischer Anschluss
Elektrischer Anschluss Elektrischer Anschluss Sicherheit Elektrische GEFAHR! Spannung Lebensgefahr durch elektrische Spannung! Bei Berührung von spannungsführenden Teilen besteht unmittelbare Lebensgefahr. Beschädigung der Isolation oder einzelner Bauteile kann lebensgefähr- lich sein. Deshalb: – Die Netzanschlussleitung muss zum Abschalten vom Netz, mit einer Sicherung mit einer Kontaktöffnungsweite entsprechend den Bedin- gungen der Überspannungskategorie III für volle Trennung, ausgerüs- tet sein. -
Seite 17: Steuergerät, Verbraucher Und Fühler Anschließen
Elektrischer Anschluss Elektro- ACHTUNG! magnetische Elektromagnetische Störungen können zu Fehlfunktionen des Störung Steuergerätes und zur Zerstörung von Bauteilen führen! Das Steuergerät ist für den Betrieb in Haushalt und Gewerbe zugelas- sen. Ein Betreiben in anderen elektromagnetischen Umgebungsbedin- gungen kann zu Störungen oder Fehlfunktionen führen. Bei den Fehlfunktionen durch elektromagnetische Störungen handelt es sich ausschließlich um Störungen, die von außen auf das Gerät einwir- ken. - Seite 18 Elektrischer Anschluss Elektrische Anschlusspläne Fühler Abb. 4: Anschluss Ofenfühler Temperatur und Bankfühler Temperatur Abb. 5: Anschluss Abdeckschutz des Ofens (detaillierte Montage- und Anschlussan- weisungen sind den Unterlagen des Abdeckschutzes zu entnehmen) Abb. 6: Anschluss Ofenfühler Temperatur und Bankfühler Temperatur, bzw. kombinierter Feuchte- und Bankfühler Montageanleitung...
- Seite 19 Elektrischer Anschluss Elektrische Anschlusspläne Fühler Abb. 7: Anschluss Feuchtefühler Abb. 8: Anschluss Kombinierter Feuchte- und Bankfühler Montageanleitung...
-
Seite 20: Elektrischer Anschlussplan
Elektrischer Anschluss Elektrischer Anschlussplan Montageanleitung... -
Seite 21: Licht Und Lüfter
Elektrischer Anschluss Licht und Lüfter Licht und Lüfter ACHTUNG! Licht Dimmung: An die dimmbaren Licht Ausgänge dürfen nur 230V-Verbraucher die für Phasen schnitt geeignet sind, verwendet werden. nicht Elektronische Trafos für Phasen schnitt-Ansteuerung dürfen angeschlossen werden. Lüfterregelung: An die dimmbaren Lüfter Ausgänge dürfen nur 230V-Verbraucher die für Phasen schnitt geeignet sind, verwendet werden. -
Seite 22: Elektrischen Anschluss Kontrollieren
Inbetriebnahme Elektrischen Anschluss kontrollieren Nach dem elektrischen Anschluss des Saunasteuergerätes und der Fühler sind folgen- de Punkte zu kontrollieren: Stimmt die Spannungsversorgung mit der Angabe auf dem Typenschild überein? Wurden die Kabelspezifikationen gemäß Tabelle 2, Seite 8 und elektrischem An- schlussplan eingehalten? ... -
Seite 23: Kontrollen Vor Der Ersten Inbetriebnahme
Inbetriebnahme Unsachgemäße WARNUNG! Bedienung Eine unsachgemäße Bedienung kann zu schweren Verletzungen führen. Deshalb: – Bedienungsanleitung lesen und beachten. Feuergefahr WARNUNG! Verletzungsgefahr durch Feuer! Gegenstände auf dem Ofen oder in der näheren Umgebung des Ofens können ein Feuer verursachen und somit zu Verletzungen führen. Deshalb: –... -
Seite 24: Saunasteuerung Ein- Und Ausschalten
Inbetriebnahme Saunasteuerung ein- und ausschalten Vor dem Einschalten die Bedienungsanleitung und die Sicherheitshinweise gründlich durchlesen und beachten. Siehe Bedienungsanleitung der Saunasteuerung. Funktionsprüfung des Saunasteuergerätes und der Verbraucher Sicherheitsabschaltung überprüfen. Hierzu bei laufendem Saunabetrieb den STB- Kreis direkt am Ofenfühler unterbrechen. Das Heizsystem muss sich automatisch ausschalten. -
Seite 25: Funktionsprüfung Der Fühler
Inbetriebnahme HINWEIS! Betrieb eines Gasofens: Für den Betrieb eines Gasofens muss das Steuergerät speziell konfigu- riert sein! Es besteht die Möglichkeit einen Gasbrenner (Brenner 1) an die Phase U und einen Gasbrenner (Brenner 2) an die Phase V anzuschließen. Die Phase W ist in dieser Variante für das Gebläse. Die Phase V für den Brenner 2 wird bei einer Temperaturdifferenz 5 K unterhalb der Solltemperatur abgeschaltet. -
Seite 26: Allgemeines
Allgemeines Allgemeines Haftungsbeschränkung Alle Angaben und Hinweise in dieser Anleitung wurden unter Berücksichtigung der gel- tenden Normen und Vorschriften, dem Stand der Technik sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Der Hersteller übernimmt keine Haftung für Schäden aufgrund: Nichtbeachtung der Bedienungs- und Montageanleitung ... -
Seite 27: Ersatzteile
Allgemeines Ersatzteile VORSICHT! Verletzungsgefahr durch falsche Ersatzteile! Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehl- funktionen oder Totalausfall führen sowie die Sicherheit beeinträchti- gen. Deshalb: – Nur Originalersatzteile des Herstellers verwenden. – Reparaturarbeiten an dem Steuergerät dürfen nur von Fachkräften durchgeführt werden. - Seite 28 Notizen: Anschrift Errichter oder Händler der Saunaanlage:...
