Anschlussleitungen mit Buchse (female) M12, 5-polig – 5 x
0,34 mm²
Leitungslänge
5,0 m
10,0 m
Weitere Ausführungen in anderen Längen und mit gewinkeltem Leitungsabgang auf Anfrage erhältlich.
4.5 Anschlussbeispiele
Die abgebildeten Applikationsbeispiele sind Vorschläge, die den Anwender nicht davon entbinden, die Schaltung
sorgfältig im Hinblick auf ihre jeweilige Eignung im individuellen Einzelfall zu überprüfen.

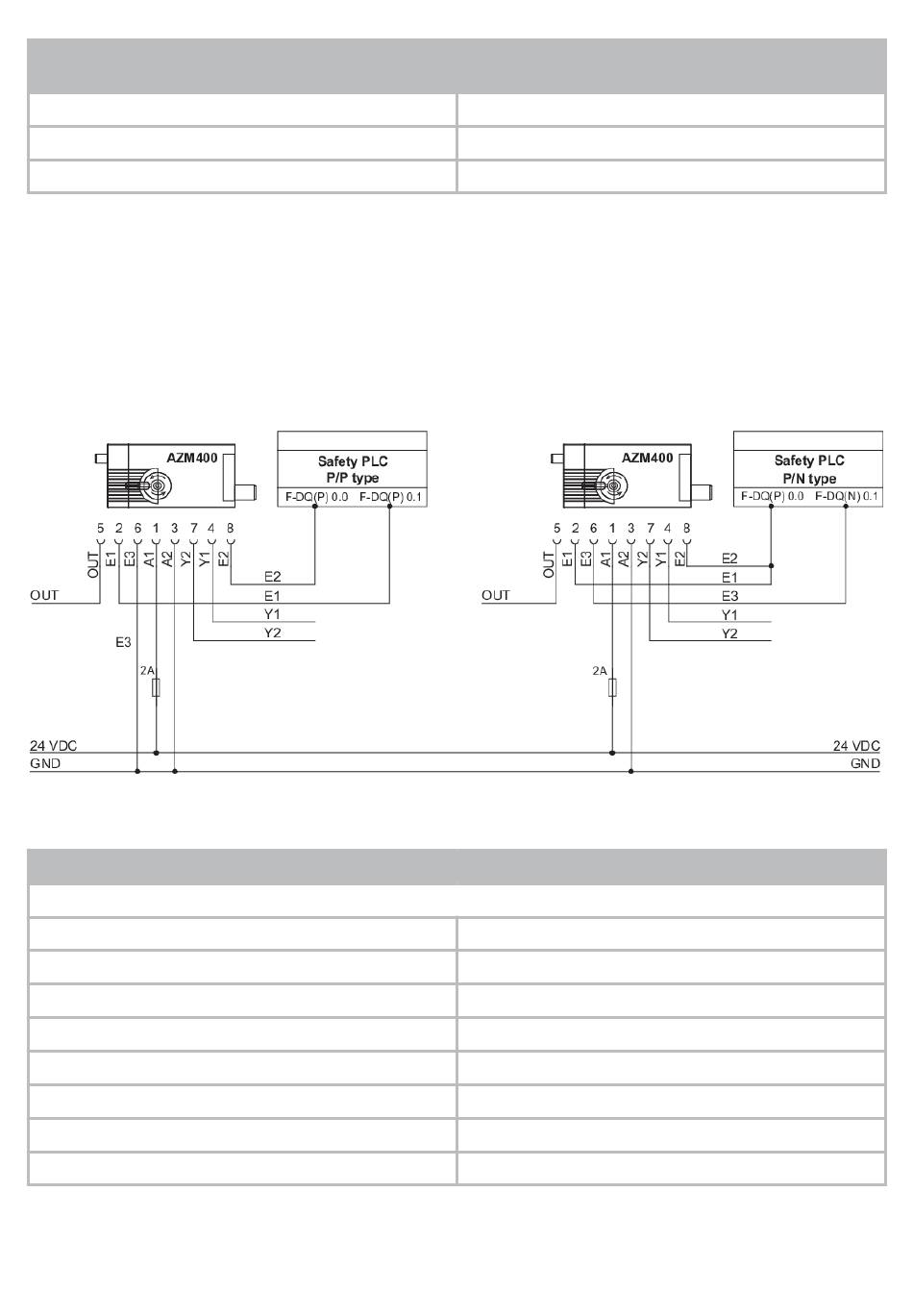

Anschlussbeispiel 1: AZM400Z-ST
Legende Anschlussbelegung
Einbaustecker M12, 8-polig
A1
A2
E1
E2
E3
Y1
Y2
OUT
Anschlussbeispiel 2: AZM400Z-ST2
Bestellnummer
103010816
103010818
U
B
GND
Steuereingang 1
Steuereingang 1
Steuereingang 2
Sicherheitsausgang 1
Sicherheitsausgang 2
Diagnoseausgang
25-32
