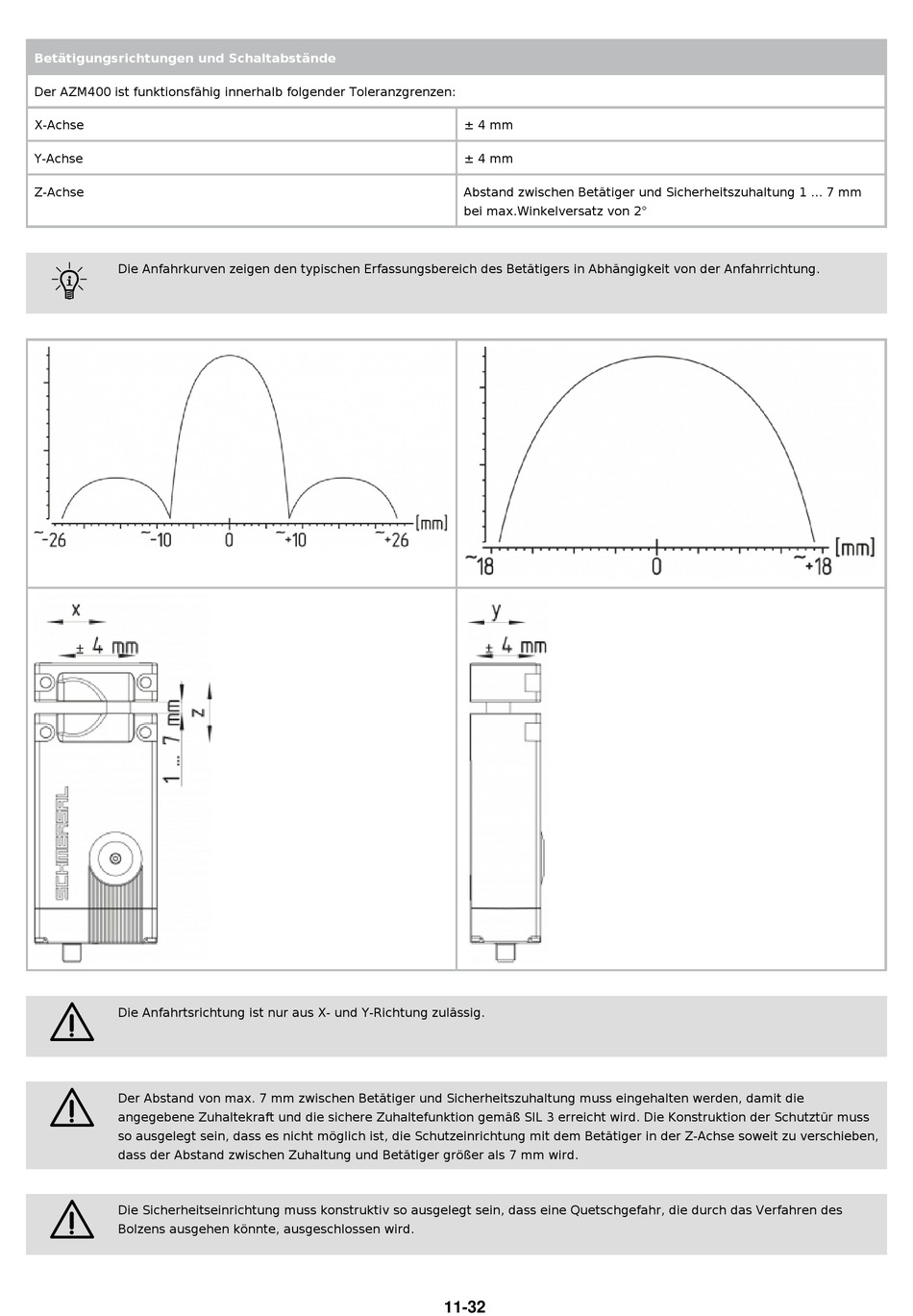

Betätigungsrichtungen und Schaltabstände
Der AZM400 ist funktionsfähig innerhalb folgender Toleranzgrenzen:
X-Achse
Y-Achse
Z-Achse
F
Die Anfahrkurven zeigen den typischen Erfassungsbereich des Betätigers in Abhängigkeit von der Anfahrrichtung.
2
Die Anfahrtsrichtung ist nur aus X- und Y-Richtung zulässig.
2
Der Abstand von max. 7 mm zwischen Betätiger und Sicherheitszuhaltung muss eingehalten werden, damit die
angegebene Zuhaltekraft und die sichere Zuhaltefunktion gemäß SIL 3 erreicht wird. Die Konstruktion der Schutztür muss
so ausgelegt sein, dass es nicht möglich ist, die Schutzeinrichtung mit dem Betätiger in der Z-Achse soweit zu verschieben,
dass der Abstand zwischen Zuhaltung und Betätiger größer als 7 mm wird.
2
Die Sicherheitseinrichtung muss konstruktiv so ausgelegt sein, dass eine Quetschgefahr, die durch das Verfahren des
Bolzens ausgehen könnte, ausgeschlossen wird.
± 4 mm
± 4 mm
Abstand zwischen Betätiger und Sicherheitszuhaltung 1 ... 7 mm
bei max.Winkelversatz von 2°
11-32
