Alarme, Diagnose-, Fehler- und Systemmeldungen
6.1
Status- und Fehleranzeigen
LED-Anzeige

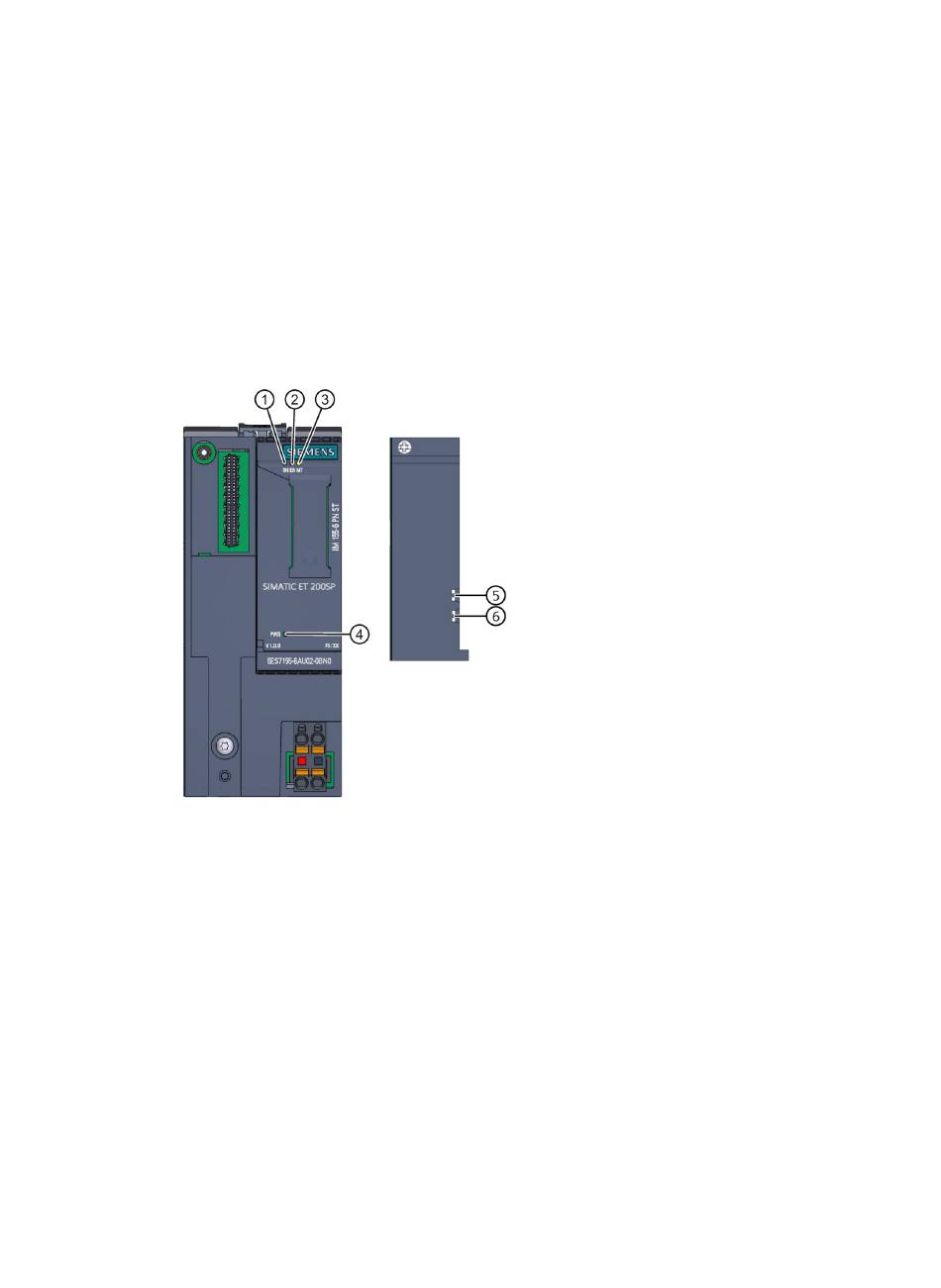

Das folgende Bild zeigt die LED-Anzeige am Interfacemodul und BusAdapter.
①
②
③
④
⑤
⑥
Bild 6-1
Bedeutung der LED-Anzeigen
In den folgenden Tabellen sind die Bedeutungen der Status- und Fehleranzeigen beschrieben.
36
RN (grün)
ER (rot)
MT (gelb)
PWR (grün)
LK1 (grün)
LK2 (grün)
LED-Anzeige am Interfacemodul und BusAdapter
Interfacemodul IM 155-6 PN ST (6ES7155-6AU02-0BN0)
Gerätehandbuch, 11/2023, A5E53132370-AA
6
