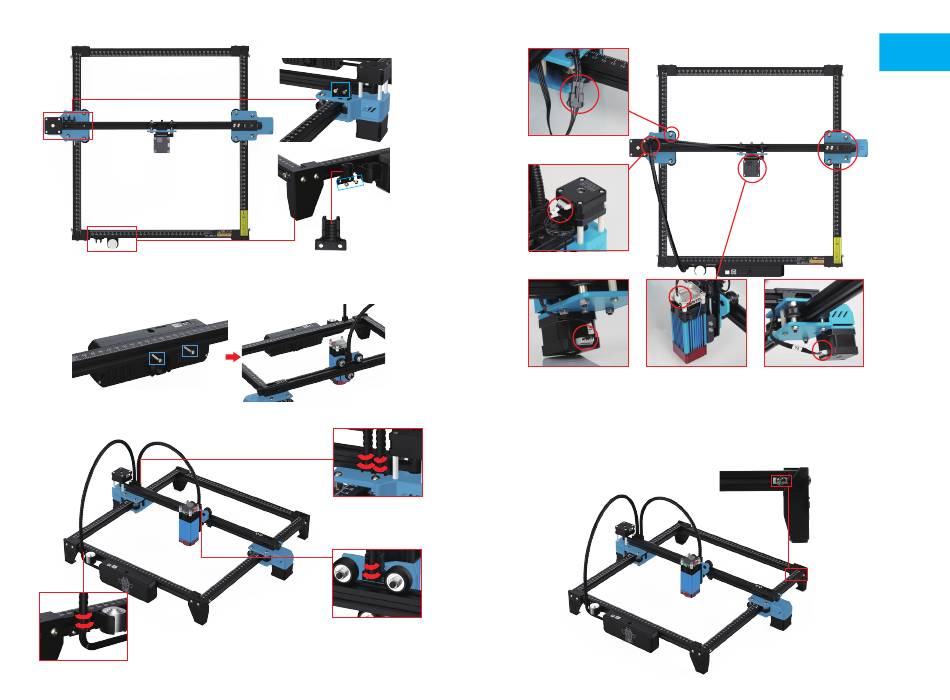

6. Installieren Sie den Halter für den Kabelschutz und den
Halter für Fokusierhilfe
7. Installieren Sie den Kabelschutz
Screw M3*20 x 2
M3*20 X 2
8. Installieren Sie den Kabelschutz
Hinweis: Befestigen Sie den Kabelschutz mit den beiliegenden Kabelbindern.
29
M3*8 x 2
M3*6 x 2

VERKABELUNG

Y2-Stecker
X-Achsen-Motor
Y1 Motor Laser Einheit
Hinweis:
Eine falsche Verbindung zwischen der X- und Y1-Motorleitung führt zu einer
falschen Bewegungsrichtung !

EINSTELLUNGEN

Methode zum Einstellen der Antriebsriemen auf beiden Seiten der Y Achse
ISollte die Riemenspannung nicht ausreichend sein, lösen Sie zuerst die
Einstellschrauben auf beiden Seiten, spannen Sie den Riemen, in dem Sie
die Muttern der Schrauben nach außen drücken und ziehen sie anschließend
die Einstellschrauben wieder fest.
DE
Y2 Motor
