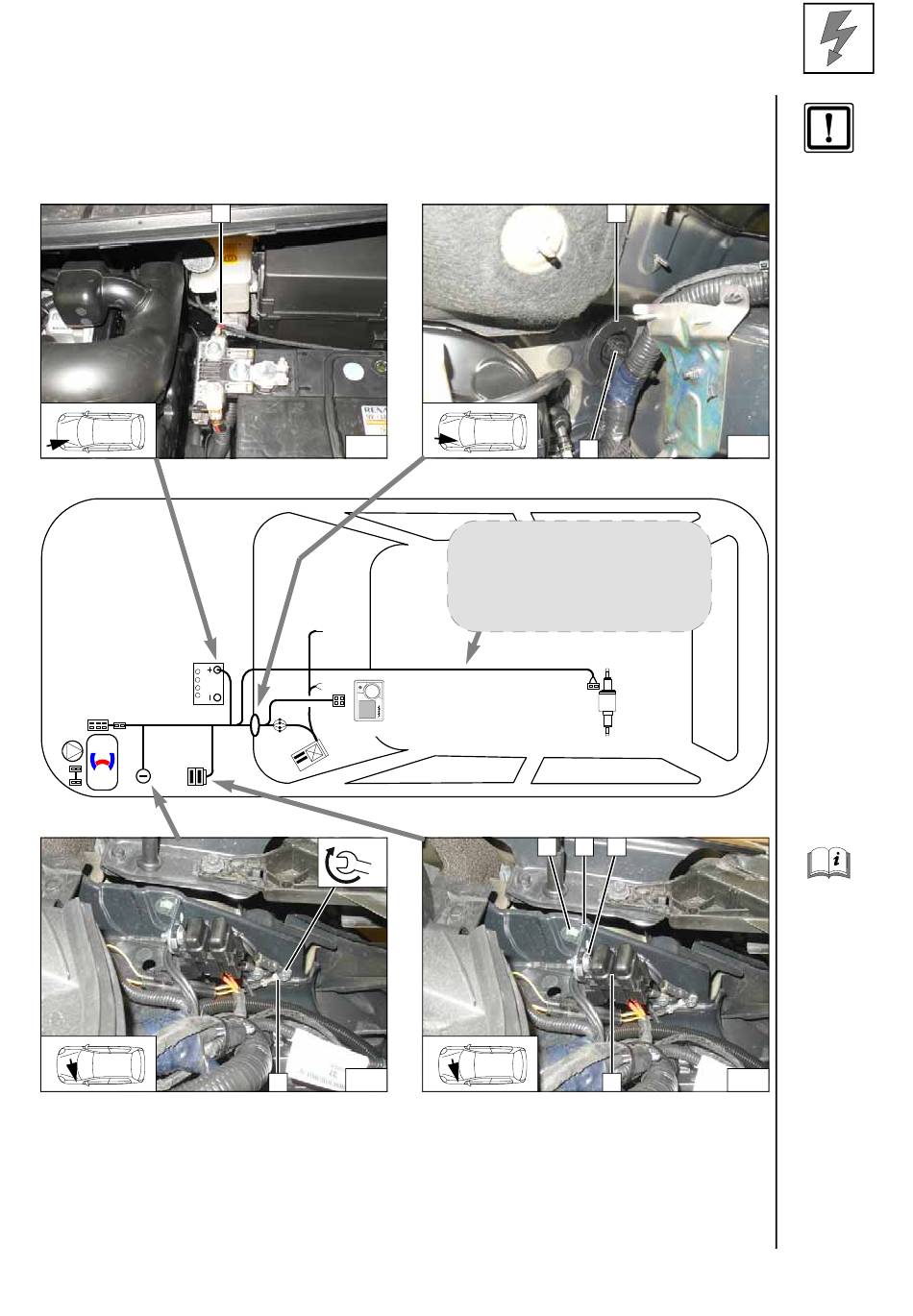

Webasto Thermo Top Evo Einbaudokumentation Seite 8

Nissan Note
Elektrik
Plusleitung
1 Plusleitung an Batterie- Pluspol
Masseleitung
1 Masseleitung an fzg.eigenen Massestütz-
punkt
Ident.-Nr.: 1322168B
1
7
!
Nm
9
1
Stand: 13.11.2014
Kabelbaumdurchführung
1 Gummitülle
2 Kabelbäume Heizgerät, Bedienelement
2
Kabelbaum Dosierpumpe erst
später zusammen mit Brenn-
stoffleitung entlang der
fzg.eigenen Kraftstoffleitungen
am Unterboden verlegen
1 2
Sicherungshalter Motorraum
1 Schraube M6x20, Bundmutter, vorhandene
Bohrung
2 Winkel
3 Schraube M5x16, Karosseriescheibe [2x],
Halteplatte Sicherungshalter, Mutter
4 Sicherungen F1-2
1
8
3
10
4
© Webasto Thermo & Comfort SE
Schema
Kabelbaum-
verlegung
8
