Webasto Thermo Top Evo Einbaudokumentation Seite 16

Nissan Note
5
3
2
1
Ident.-Nr.: 1322168B
1 2
33
34
2 1
1
35
1
36
2
Stand: 13.11.2014

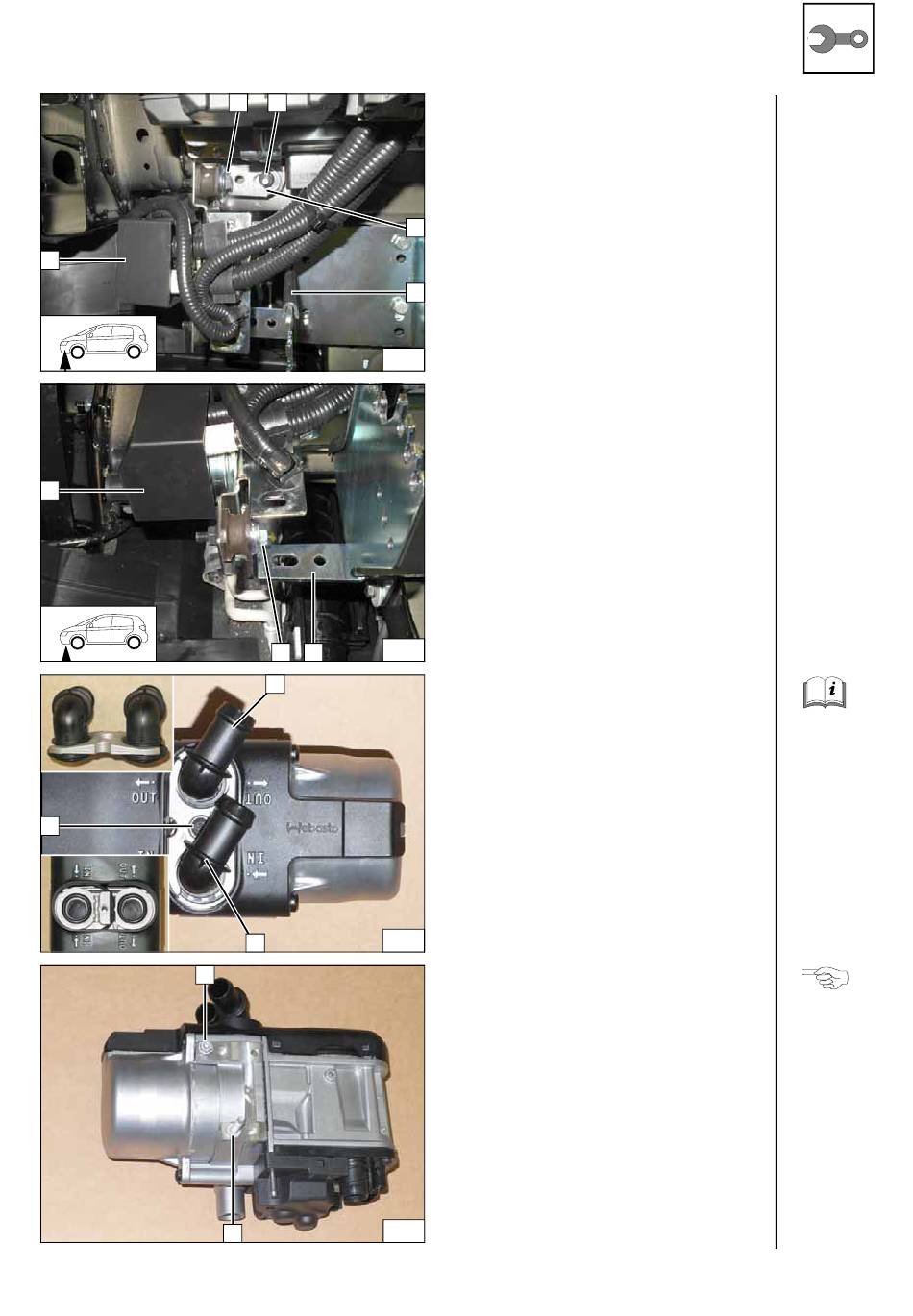

1 Fzg.eigene Schraube
2 Bundmutter
3 Winkel
4 Kantenschutz 100 einsetzen
5 Relais für elektr. Zuheizer
3
4
1 Lochband
2 Bundmutter
3 Relais für elektr. Zuheizer
Heizgerät vorbereiten
1 Wasserstutzen, Dichtring [je 2x]
2 Selbstfurchende Schraube 5x15, Halte-
platte Wasserstutzen
Selbstfurchende Schraube 5x13 1 und Steh-
bolzen 2 in vorhandene Bohrungen max. 3
Gewindegänge eindrehen!
Zug-
magnet
montieren
Zug-
magnet
montieren
Wasser-
stutzen
montieren
Schrauben
vormontie-
ren
© Webasto Thermo & Comfort SE 16
