Webasto Thermo Top Evo Einbaudokumentation Seite 18

Nissan Note
Brennstoff
VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
4
1
1
1
80
Ident.-Nr.: 1322168B
41
3 2 1
42
90°
43
Stand: 13.11.2014

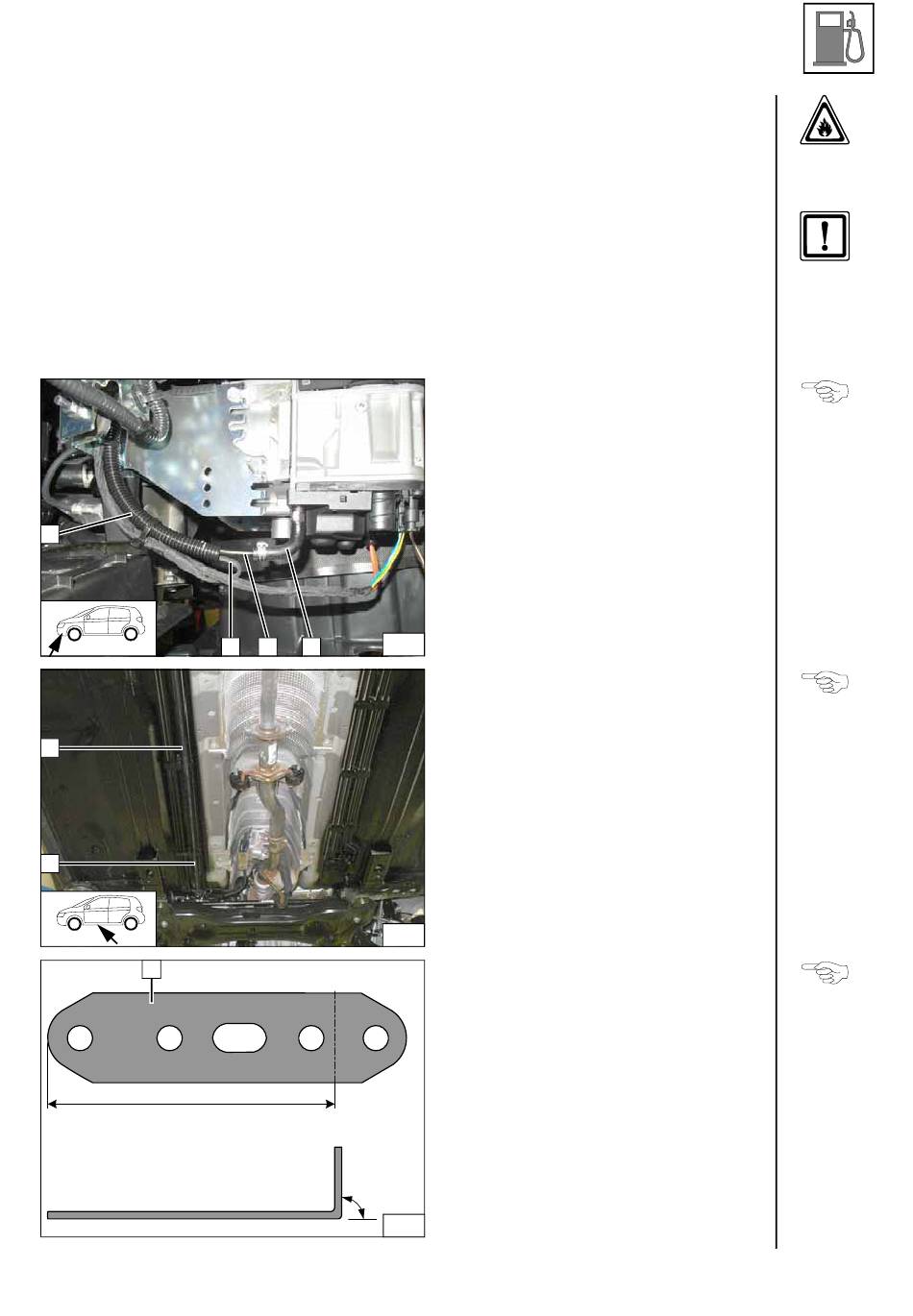

Brennstoffleitung 2 und Kabelbaum Dosier-
pumpe 3 in Wellrohr Ø 10 4 einziehen und in
den Motorraum zur Spritzwand verlegen!
1 Formschlauch 90°, Schelle Ø 10 [2x]
Brennstoffleitung und Kabelbaum Dosier-
pumpe in Wellrohr Ø 10 1 an fzg.eigenen
Kraftstoffleitungen zum Einbauort Dosier-
pumpe verlegen!
1 Lochband
Anschluss
Heizgerät
Leitungen
verlegen
Lochband
vorbereiten
© Webasto Thermo & Comfort SE 18
